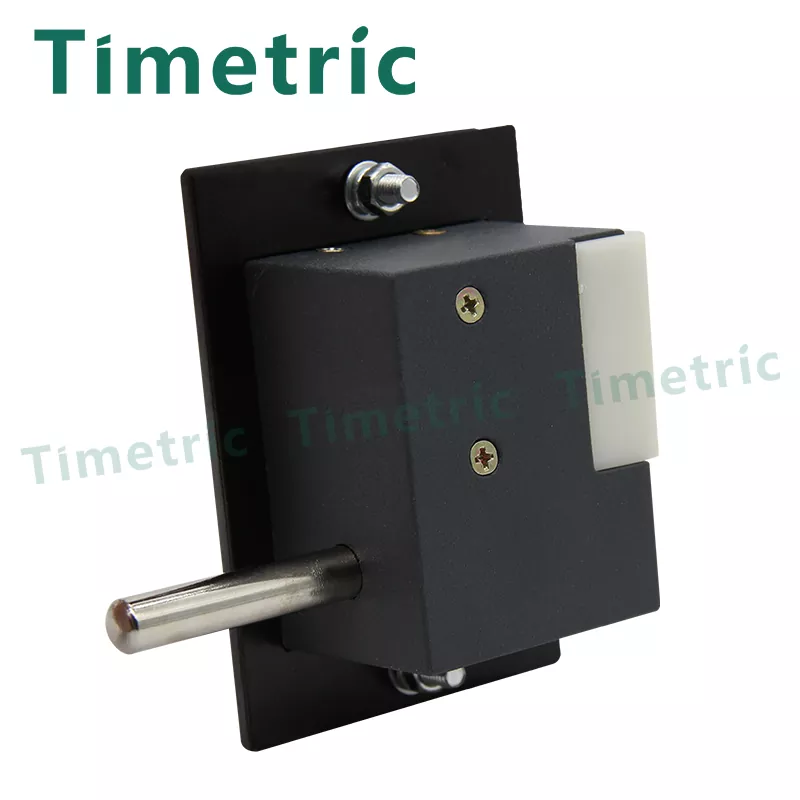

Serrure électromagnétique intérieure 220 V

Appareillage intérieur moyenne tension - Verrouillage électromagnétique intérieur

Serrure électromagnétique intérieure 220V

Un : étapes d'installation

1. Retirez l'écrou M5, la rondelle élastique et la rondelle plate de la vis de montage du panneau.
2. Insérez le côté du boulon du corps de la serrure à l'extérieur de l'ouverture de la porte de l'armoire, puis tournez pour aligner la vis de montage avec le trou de 60 mm. Assurez-vous que les panneaux de la serrure et de la porte de l'armoire sont plats.
3. À l'intérieur de la porte de l'armoire, installez la rondelle plate, la rondelle élastique et l'écrou M5 sur la vis M5 du panneau de verrouillage. Serrez l'écrou M5.

Deux : Mode d'emploi

(1)Fonctionnement normal

un. Appuyez sur le bouton pour activer l'alimentation. La bobine électromagnétique sépare le noyau de fer mobile du bouchon du boulon de verrouillage. Le voyant de déverrouillage s’allume, indiquant que le déverrouillage est prêt.

b. Tournez la poignée dans le sens de déverrouillage (dans le sens des aiguilles d’une montre à gauche, dans le sens inverse des aiguilles d’une montre à droite). En position limite et en appliquant une force continue, le pêne de verrouillage revient automatiquement en position verrouillée, permettant l'ouverture de la porte de l'armoire. S'il n'est pas en position déverrouillée, le pêne de verrouillage se verrouille automatiquement (réinitialisation automatique). Si elle est déjà verrouillée, tournez manuellement la poignée pour répondre aux exigences de verrouillage.

Remarque : les serrures A et B ont une apparence et des dimensions d'installation identiques.

(2)Méthode d'opération

A. Bouton de numérotation B. Tirer la poignée

(3)Déverrouillage manuel

un. Appuyez sur le bouton pour couper l'alimentation et éteindre le voyant de déverrouillage. Le noyau de fer en mouvement colle au bouchon du boulon de verrouillage, indiquant qu'aucun déverrouillage n'est autorisé.

b. Pour un déverrouillage spécial, insérez la clé de déverrouillage, tournez de 90° jusqu'à la position d'arrêt "-" comme indiqué sur le panneau. Poussez le noyau de fer mobile du bouchon de verrouillage.

c. (Identique à l'étape b normale) pour obtenir un « déverrouillage manuel ».

Remarque : la clé de déverrouillage pousse le noyau de fer en mouvement pour libérer l'état verrouillé. Utilisez le cadran ou la poignée pour déverrouiller complètement ; La clé seule ne peut pas déverrouiller directement.

Paramètres associés :

1. Tension de fonctionnement AC/DC 220 V, 110 V.
2. Contact auxiliaire : courant ≤3A
Courant ≤ 6A (disjoncteur verrouillé)
3. Environnement opérationnel a. Température : limite supérieure +40°C
Limite inférieure -25℃-----10℃
4. Humidité : la valeur moyenne quotidienne ne dépasse pas 95 %
La moyenne mensuelle ne dépasse pas 90%
Température de l'air ambiant : limite supérieure +40°C, limite inférieure : -10°C en zone générale, -25°C en zone alpine.
Altitude : L'altitude de la zone d'installation ne dépasse pas 1 000 m.
Humidité de l'environnement : l'humidité relative moyenne quotidienne de l'air ne dépasse pas 95 % et la moyenne mensuelle ne dépasse pas 90 %.
Conditions environnementales : pas de pollution évidente, pas de corrosion chimique inflammable, explosive, ni de brouillard salin et pas de vibrations sévères fréquentes
