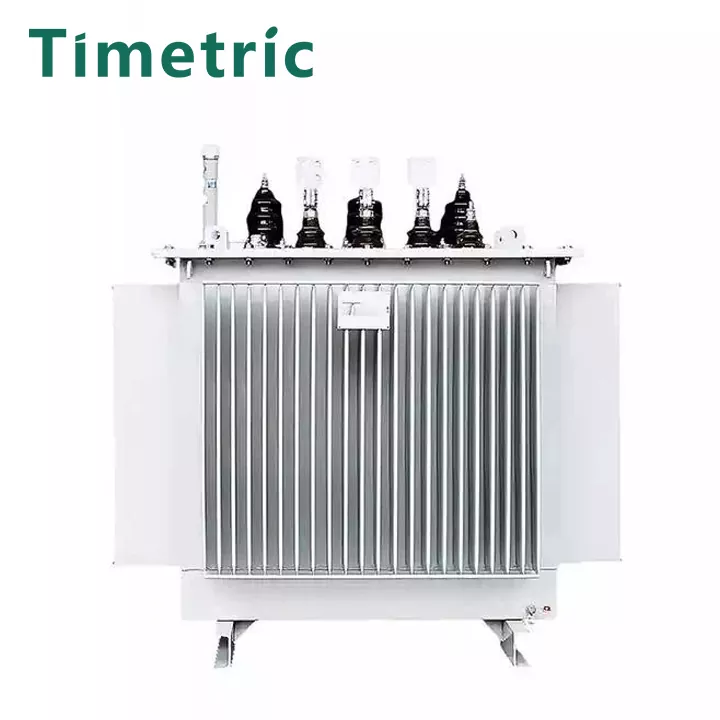

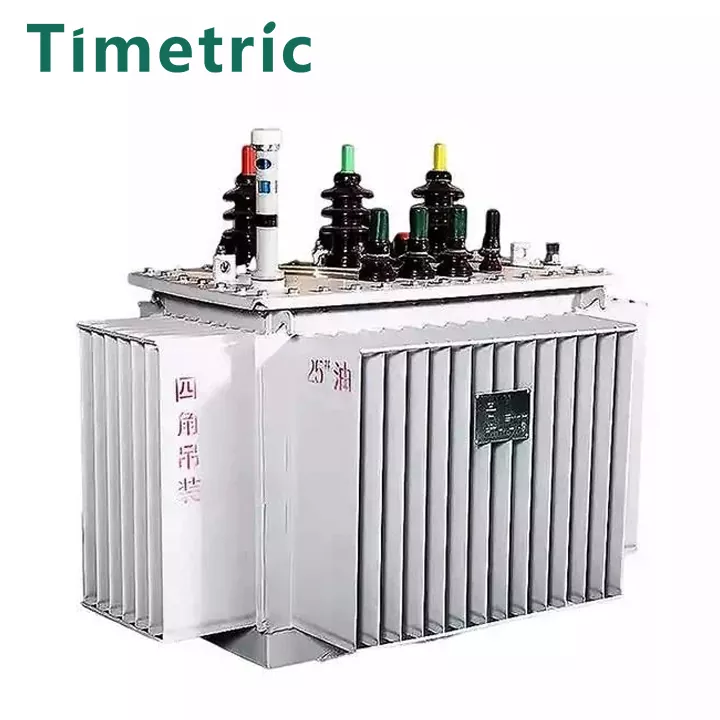

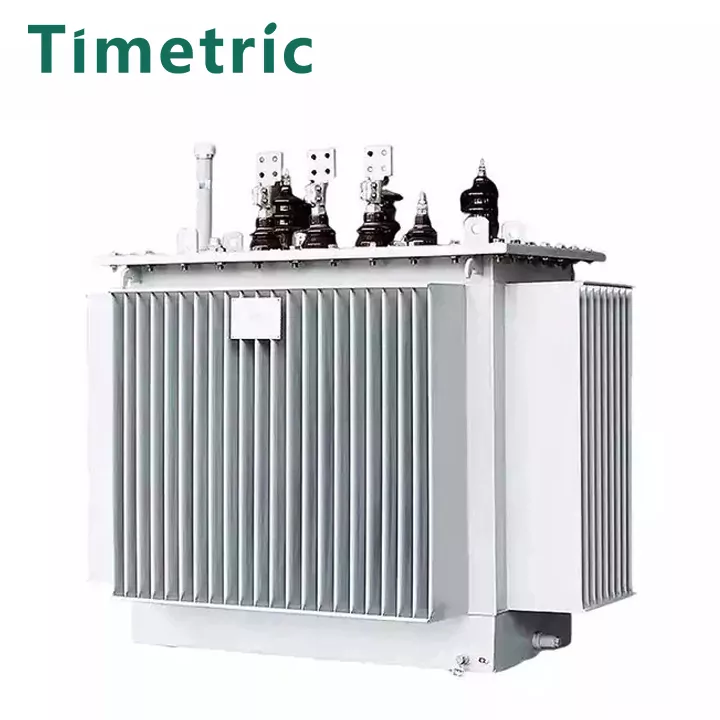

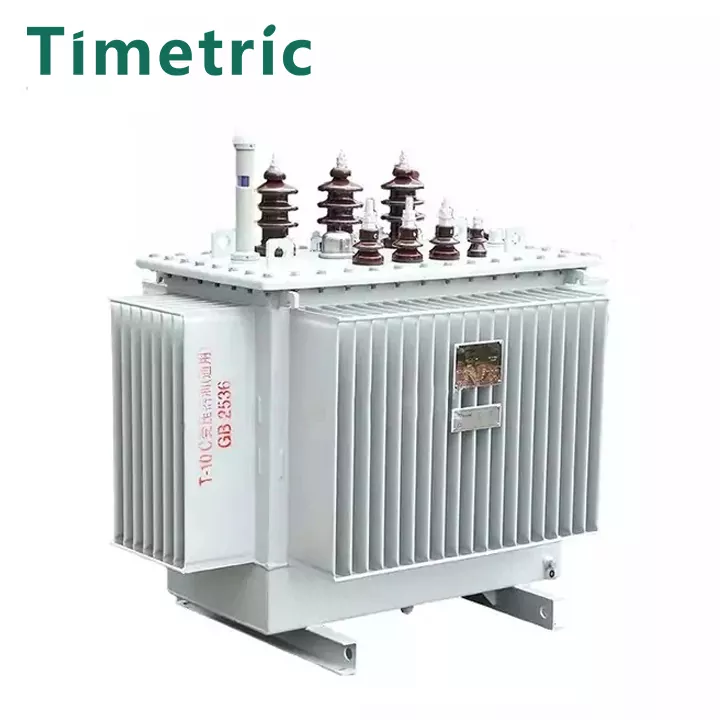

Timetric Electric est un fabricant professionnel et un exportateur de 15 kV de transformateur de distribution à huile entièrement fermé. Nous nous engageons à fournir des produits de haute qualité, personnalisés pour répondre à divers besoins. Choisissez Timetric Electric pour obtenir d'excellentes solutions et expertise dans l'industrie dynamique des équipements électriques.
L'huile de transformateur à l'intérieur du transformateur de distribution à huile entièrement enfermé de 15 kV est un liquide de pétrole, qui est susceptible de brûler et a des inconvénients en termes de protection de l'environnement. Cependant, en raison des excellentes performances et du bas prix de l'huile de transformateur, la plupart des transformateurs de puissance utilisent toujours l'huile de transformateur comme milieu isolant et de refroidissement.
À la fin du XIXe siècle, les transformateurs ont commencé à utiliser l'huile de transformateur comme milieu isolant et refroidissement, et les transformateurs immergés par l'huile sont apparus. En plus de l'abondance de stockage naturel et du bas prix, l'huile de transformateur a les caractéristiques suivantes, il a donc été largement utilisé.
1) Lorsqu'il est utilisé en combinaison avec des matériaux de fibres, il a de bonnes performances d'isolation, ce qui peut réduire la distance d'isolation et réduire les coûts.
2) L'huile de transformateur a une faible viscosité et de bonnes performances de transfert de chaleur.
3) Il peut bien protéger le noyau et l'enroulement de l'influence de l'humidité dans l'air.
4) Protéger le papier isolant et le carton isolant contre l'effet de l'oxygène, réduire le vieillissement du matériau isolant et prolonger la durée de vie du transformateur.
À l'exception de certains transformateurs et transformateurs de gaz à petite et moyenne capacité à des fins spéciales, la plupart des transformateurs de taille grande et moyenne utilisent toujours l'huile de transformateur comme milieu de refroidissement et isolant.
Le transformateur imprégné d'huile de transformateur a un grade de résistance à la chaleur d'isolation de A et une température de fonctionnement à long terme de 105 ° C.
30-2500kva 6-11KV Transformateur à l'huile |
||||||||
Capacité nominale |
Combinaison de tension |
Groupe de vecteur |
Perte sans charge (W) |
Perte de chargement |
Courant à vide (%) |
Impédance de court-circuit (%) |
||
Haute tension (kV) |
Range de taraudage |
Basse tension (kV) |
||||||
30 |
11 10.5 10 6.3 6 |
± 5% ± 2 × 2,5% |
0.4 |
Dyn 11 ou Yyn0 |
130 |
630 |
2.1 |
4 |
50 |
170 |
910 |
2.0 |
|||||
63 |
200 |
1090 |
1.9 |
|||||
80 |
250 |
1310 |
1.8 |
|||||
100 |
290 |
1580 |
1.6 |
|||||
125 |
340 |
1890 |
1.5 |
|||||
160 |
400 |
2310 |
1.4 |
|||||
200 |
480 |
2730 |
1.3 |
|||||
250 |
560 |
3200 |
1.2 |
|||||
315 |
670 |
3830 |
1.1 |
|||||
400 |
800 |
4520 |
1.0 |
|||||
500 |
960 |
5410 |
1.0 |
|||||
630 |
1200 |
6200 |
0.9 |
4.5 |
||||
800 |
1400 |
7500 |
0.8 |
|||||
1000 |
1700 |
10300 |
0.7 |
|||||
1250 |
1950 |
12000 |
0.6 |
|||||
1600 |
2400 |
14500 |
0.6 |
|||||
2000 |
2850 |
19500 |
0.6 |
5 |
||||
2500 |
3000 |
21200 |
0.6 |
5 |
Électrique temporelle:
1. Température ambiante la plus élevée: + 40 ℃
2. Température ambiante la plus basse: -25 ℃
3. Élévation: en dessous de 1000 mètres
4. Humidité relative moyenne mensuelle la plus élevée: 90% (à 20 ℃)
5. Emplacement d'installation: Convient à l'installation dans des zones exemptes de risques d'incendie ou d'explosion, de pollution significative, de corrosion chimique ou de vibrations excessives, qu'elles soient à l'intérieur ou à l'extérieur.

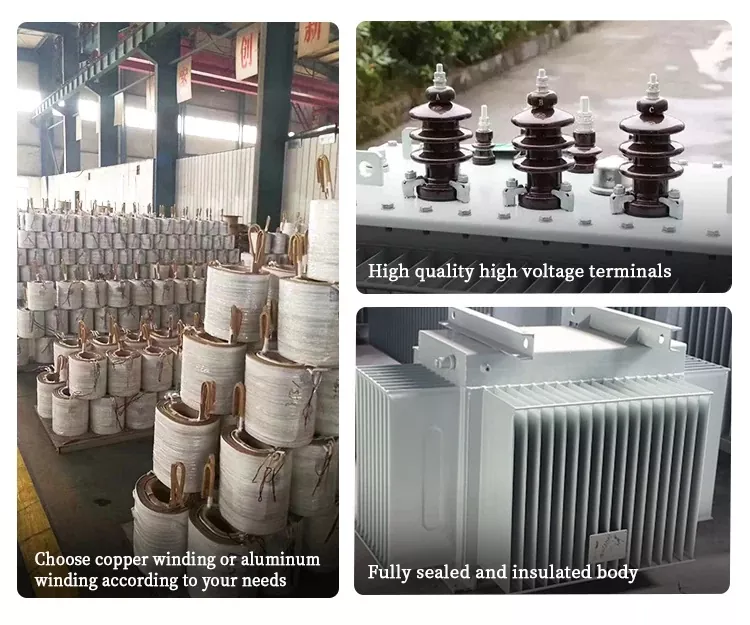

Caractéristiques et avantages de:
Avantages
1. L'huile de transformateur a une bonne isolation et une bonne conductivité thermique et l'huile de transformateur est bon marché.
2. Il peut résoudre le problème de la dissipation de chaleur à grande capacité et de l'isolation à haute tension des transformateurs.
3. Méthode d'alimentation en eau du système d'eau de refroidissement du transformateur
Lorsque le transformateur fonctionne sous charge, l'eau de refroidissement est généralement tirée du tuyau technique d'alimentation en eau de l'unité. Lorsqu'il fonctionne sans charge, l'eau de refroidissement est généralement tirée de l'approvisionnement en eau publique principale de la centrale électrique, et l'eau est fournie au transformateur par la pompe à eau de refroidissement sans charge sous pression.
4. Méthode de drainage du système d'eau de refroidissement du transformateur
Dans des circonstances normales, l'eau de refroidissement du transformateur lorsqu'elle est sans charge et chargée est rejetée sur le tuyau d'eau de queue de l'unité à travers le drainage principal du système technique d'alimentation en eau de l'unité. Une soupape de connexion est fournie entre les tuyaux de drainage de chaque transformateur. La valve de connexion est dans un état fermé dans des circonstances normales. Lorsque le tuyau d'eau de queue de l'unité doit être vidé et que le transformateur est toujours en fonction de charge étroite. La vanne de connexion entre ce transformateur et le transformateur adjacent peut être ouverte pour décharger l'eau de refroidissement à note à la tuyau d'eau des autres unités.
Votre entreprise peut-elle fournir un transformateur de distribution à huile entièrement fermé de 15 kV entièrement fermé?
Bien sûr, veuillez fournir autant que possible toutes les exigences du transformateur immergé d'huile, telles que: tension, capacité, rapport de tension, fréquence, plage d'application de produit, méthode de refroidissement, etc.
Quel est votre délai de livraison le plus rapide?
Dans des circonstances normales, nous acceptons les demandes des clients, communiquons et confirmons les paramètres spécifiques du transformateur immergé d'huile, et le temps de production réel est déterminé en fonction de la quantité d'achat.
Comment est votre service après-vente?
Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
