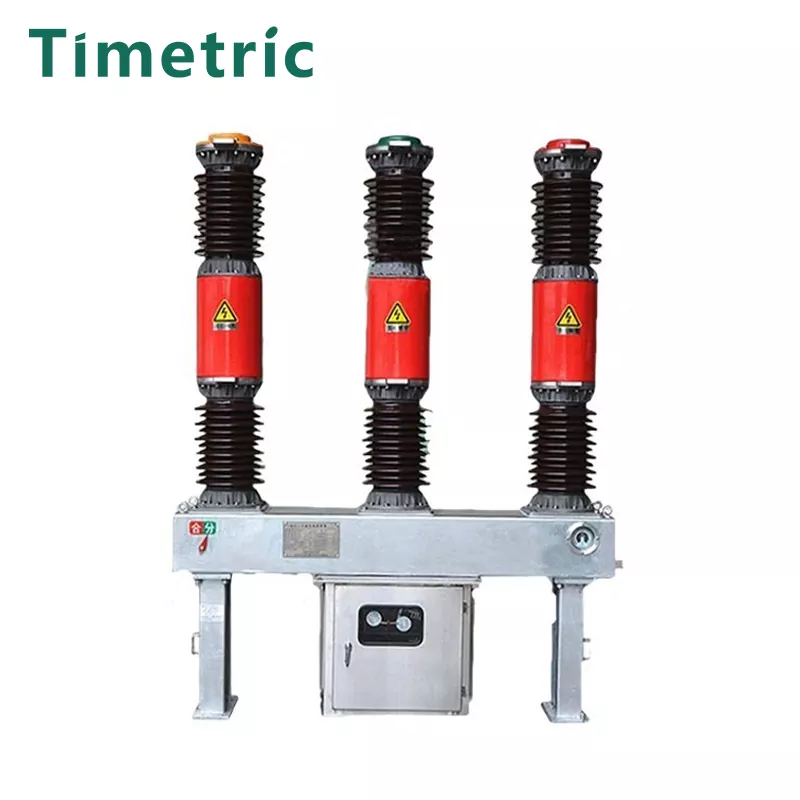

Brexer de circuit SF6 de 33 kV
  • Brexer de circuit SF6 de 33 kVBrexer de circuit SF6 de 33 kV
  • Brexer de circuit SF6 de 33 kVBrexer de circuit SF6 de 33 kV
  • Brexer de circuit SF6 de 33 kVBrexer de circuit SF6 de 33 kV
  • Brexer de circuit SF6 de 33 kVBrexer de circuit SF6 de 33 kV
  • Brexer de circuit SF6 de 33 kVBrexer de circuit SF6 de 33 kV

Brexer de circuit SF6 de 33 kV

Article: 33 KV SF6 Breaker
Gas SF6: performance exceptionnelle d'extinction de l'arc.
Structure simple et taille compacte: la conception efficace économise de l'espace.
Bonnes performances d'ouverture: fonctionnement lisse et équilibré.
Disjoncteur de circuit scellé: assure un bruit de fonctionnement minimal.
Télécharge de travail à faible inspection et entretien: la conception durable réduit le besoin de maintenance fréquente.

envoyer une demande

Description du produit

Article: 33 KV SF6 Breaker

Le disjoncteur SF6 de 33KV / 36KV offre des performances d'ouverture avec un interrupteur de gaz sous pression, un temps de combustion d'arc assuringshort et une durée de vie électrique.

Caractéristiques clés:

Structure de la colonne en porcelaine:

1. dispose d'une conception triphasée discrète.

2. Comprend une chambre d'interrupteur de gaz sous pression pour chaque phase.

3. Les trois phases sont interconnectées via des tuyaux en cuivre pour une distribution de gaz uniforme.

Composants principaux:

1. Vase en porcelaine pilier.

2. Transformateur de courant.

3. Interrupteur.

4. Adsorber.

5. Boîte de transmission.

6. Bielle de connexion.

7. Cadre inférieur.

8. Mécanisme à ressort.

Description du modèle

Principaux paramètres techniques

Non. ltem Unité Données
1 Classé voltoge kv 40.5
Isolation cotée
niveau
Lightning Impact résiste à la tension (pleine crête Valual kv 185
Fréquence de puissance résiste à vollage (imin) kv 95
2 Courant nominal A 1600 2000
3 Vie mécanique Prochain fime 3000
4 Pression nominale de la pression de lgauge à gaz hexafluorure de soufre à 20 ℃) MPA 0.50
5 Pression d'alarme / pression fonctionnelle minimale de la pression de la lgauge à 20 ℃) MPA 0,47 / 0,45
6 Courant de commutation de court-circuit nominal le 25 31.5
7 Courant de fermeture court-circuit noté (pic) Le 63 80
8 Courant de trait de court terme (courant stable thermique) le 25 31.5
9 Courant avec le courant de trait de court terme (courant thermalstable) le 60 80
10 Courant de commutation de court-circuit nominal le 63 8
11 Le nombre cumulatif de temps de broyage sous commutation de court-circuit nominal Fois 15 10
12 Durée de court-circuit nominale S 4
13 Temps de clôture Tension de fonctionnement nominale LAT) S ≤0,1
14 Temps de swilching [au volant de fonctionnement nominal S ≤0,06
15 Ordonnance nominale C-0.3S-CO-180S-CO
16 Ouverture et clôture de la banque de condensateur monomial courant A 400
17 En fuite %années ≤1
18 Teneur en eau de l'hexafluorure de soufre GOS (v /) ≤150x10-9
19 Mécanisme de fonctionnement à ressort CT14 avec tension de fonctionnement nominale
Bobine de clôture, tension d'ouverture de la bobine V IAC): 220 380 (DC): 48 110 220
Tension du moteur de stockage d'énergie V IAC): 220 380 (DC): 110 220
20 Hexafluorure de soufre Kg 8
21 Poids de Circuil Breaker [NCUDing Mécanisme de fonctionnement Kg 1400

Structure et dimensions de montage

Environnement de travail:

Article: 33 KV SF6 Breaker

Le disjoncteur SF6 33KV / 36KV est conçu pour fonctionner efficacement dans les conditions environnementales suivantes:

Méthode d'installation:

Monté latéral ou monté moyen.

Température ambiante:

Limite supérieure: + 40 ° C

Limite inférieure: -30 ° C

Altitude:

Convient aux altitudes ≤ 200 m.

Pour les altitudes supérieures à 2000m, le niveau d'isolation nominal doit être ajusté en conséquence.

Pression du vent:

Ne dépassant pas 700pa (équivalent à une vitesse de vent de 34 m / s).

Résistance sismique:

Conçu pour résister aux tremblements de terre d'intensité jusqu'à 8 degrés.

Niveau de contamination:

Niveaux de pollution Forclass I appropriés.

Différence quotidienne de la température:

La variation maximale ne doit pas dépasser 25 ° C.

Causes possibles de défaillance du circuit électrique

Article: 33 KV SF6 Breaker

Épuisement ou contamination du gaz SF6

Pression SF6 faible: Si la pression de gaz SF6 baisse en dessous du niveau requis, il peut compromettre la résistance diélectrique et les capacités d'interruption du disjoncteur.

Contamination de l'humidité: La présence d'humidité dans SF6 peut dégrader ses propriétés isolantes et conduire à un suivi de l'arc ou même à une dégradation interne.

Fuite de gaz: Les fuites dans l'interrupteur ou les joints peuvent entraîner une perte de pression de gaz, entraînant une défaillance de l'interruption du circuit.

Échecs mécaniques

Dysfonctionnement du mécanisme de ressort: Si le mécanisme de ressort utilisé pour le fonctionnement du disjoncteur échoue, il peut empêcher le disjoncteur de s'ouvrir ou de fermer correctement.

Contacts usés ou endommagés: Au fil du temps, les contacts interrupteurs peuvent s'user, conduisant à de mauvaises performances ou à ne pas ouvrir le circuit sous charge.

Mécanisme de transmission défectueux: les problèmes dans la boîte de transmission ou les bielles de connexion peuvent entraver le fonctionnement du disjoncteur, conduisant au dysfonctionnement.

Problèmes électriques

Arc: une extinction des arcs inadéquate due à une mauvaise pression ou une contamination du gaz SF6 peut provoquer un arc durable, ce qui peut endommager les contacts et la chambre d'interruption.

Court-circuit ou surcharge: la surcharge ou les défauts externes (par exemple, les courts-circuits) peuvent entraîner le non-décollage du disjoncteur ou causer une chaleur excessive et des dommages aux internes.

Tripping incorrect: les échecs dans la bobine de déclenchement, les relais ou les circuits de protection peuvent empêcher le disjoncteur de détecter les défauts ou de répondre correctement.

Facteurs environnementaux

Température extrêmes: chaleur excessive ou froid en dehors de la plage de fonctionnement spécifiée peut affecter les performances du disjoncteur, en particulier la pression de gaz et les composants mécaniques.

Vibrations sismiques: les vibrations excessives des tremblements de terre voisines peuvent perturber le fonctionnement du disjoncteur, surtout si la structure n'est pas correctement montée ou sécurisée.

Accumulation de contaminants: la poussière, la saleté et d'autres contaminants environnementaux peuvent s'accumuler, affectant les propriétés isolantes et la fonctionnalité mécanique du disjoncteur.

Maintenance ou opération inappropriée

Manque de maintenance régulière: le fait de ne pas effectuer d'inspections de routine, de vérifications de la pression de gaz et de tests mécaniques peut entraîner une usure ou des défauts non détectés.

Erreur humaine: une installation incorrecte, un réglage des ajustements ou des erreurs opérationnelles peuvent entraîner une mauvaise fonction du disjoncteur.

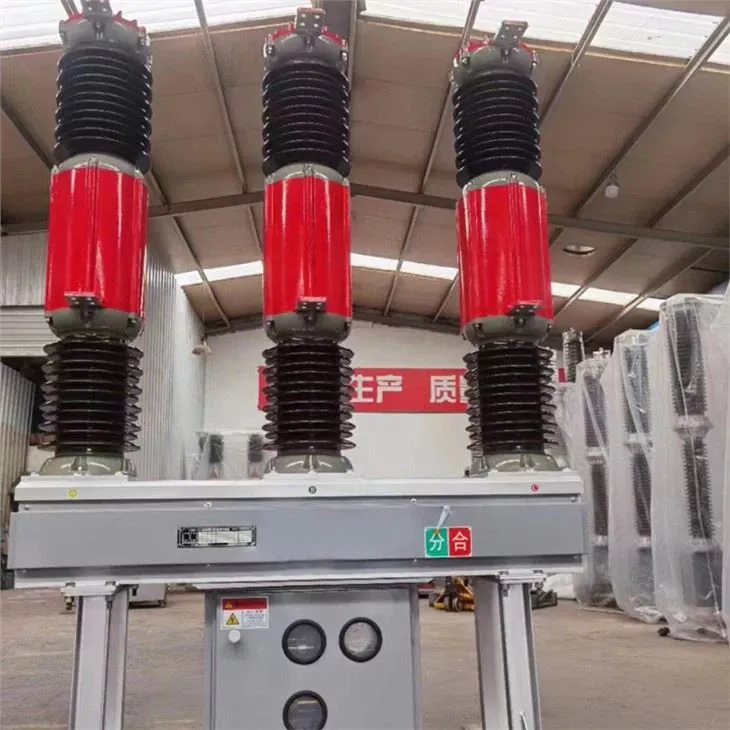

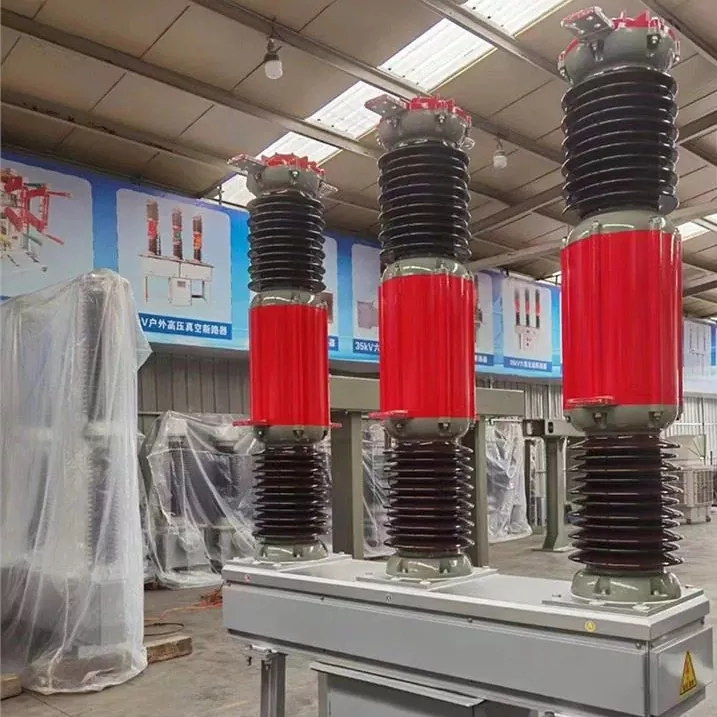

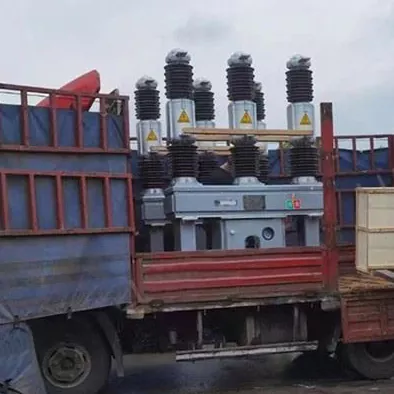

Produit réel

FAQ

Q1: Quel est le principe de fonctionnement d'un disjoncteur de circuit SF6 de 33KV / 36KV?
A1: Le disjoncteur SF6 33KV / 36KV utilise du gaz hexafluorure (SF6) de soufre comme milieu d'interruption. Le gaz SF6 fournit d'excellentes propriétés diélectriques et des capacités de mise en arc. Lorsqu'un défaut se produit, le disjoncteur s'ouvre et le gaz est sous pression pour éteindre l'arc, assurant un fonctionnement et une protection efficaces du système électrique.


Q2: Quelle est la tension nominale du disjoncteur de circuit SF6 33KV / 36KV?
A2: La tension nominale du disjoncteur SF6 33KV / 36KV est généralement de 33KV ou 36KV, conçue pour une utilisation dans des systèmes d'alimentation moyenne.


Q3: Comment le gaz SF6 contribue-t-il aux performances du disjoncteur?
A3: Le gaz SF6 a une résistance diélectrique supérieure, qui est 2-3 fois celle de l'air. Il possède également d'excellentes propriétés d'extinction de l'arc, aidant à éteindre rapidement l'arc lorsque le disjoncteur s'ouvre. Cela permet une protection plus fiable et efficace des systèmes électriques dans des conditions de défaut.


Q4: Quelle maintenance est requise pour le disjoncteur de circuit SF6 33KV / 36KV?
A4: Le disjoncteur SF6 33KV / 36KV nécessite une maintenance régulière pour assurer sa fonctionnalité continue. Les tâches clés comprennent:

· Surveillance de la pression du gaz SF6 et ne garantissant aucune fuite.

· Vérification du fonctionnement mécanique du mécanisme de ressort.

· Inspecter les contacts interrupteurs pour l'usure.

· Nettoyage et vérification des pièces externes pour s'assurer qu'il n'y a pas de contaminants environnementaux affectant les performances.
