Maison > Des produits > Disjoncteur SF6 > Disjoncteur d'hexafluorure de soufre LW9-72.5
Disjoncteur d'hexafluorure de soufre LW9-72.5
  • Disjoncteur d'hexafluorure de soufre LW9-72.5Disjoncteur d'hexafluorure de soufre LW9-72.5
  • Disjoncteur d'hexafluorure de soufre LW9-72.5Disjoncteur d'hexafluorure de soufre LW9-72.5
  • Disjoncteur d'hexafluorure de soufre LW9-72.5Disjoncteur d'hexafluorure de soufre LW9-72.5
  • Disjoncteur d'hexafluorure de soufre LW9-72.5Disjoncteur d'hexafluorure de soufre LW9-72.5
  • Disjoncteur d'hexafluorure de soufre LW9-72.5Disjoncteur d'hexafluorure de soufre LW9-72.5

Disjoncteur d'hexafluorure de soufre LW9-72.5

Article : Disjoncteur LW9-72.5 à l'hexafluorure de soufre
Le gaz 1.SF6 offre des capacités supérieures pour éteindre les arcs électriques.
2. Le disjoncteur présente une structure simple et une taille compacte, ce qui le rend facile à installer.
3. Il offre un fonctionnement équilibré avec des performances d'ouverture efficaces.
4. La conception scellée minimise le bruit de fonctionnement, garantissant des performances plus silencieuses.
5. Le disjoncteur a une faible charge de travail d'inspection et de maintenance, ce qui le rend convivial.

envoyer une demande

Description du produit

Le disjoncteur à l'hexafluorure de soufre LW9-72.5 est un appareil électrique extérieur triphasé AC 50 Hz haute tension. Il est principalement conçu pour la protection des lignes de transport et de transformation d'énergie, et peut également servir de disjoncteur de liaison.


Principales caractéristiques :

Assemblage triphasé :

Le disjoncteur est assemblé sous forme d'unité triphasée sur un châssis, doté d'un mécanisme à ressort CT15.


Options de contrôle :

Il permet le contrôle manuel des opérations triphasées sur site, ainsi que le contrôle à distance. Cependant, il ne prend pas en charge le fonctionnement monophasé.


Isolation de haute qualité :

Utilisant du gaz hexafluorure de soufre (SF6) comme moyen isolant, ce disjoncteur offre des niveaux d'isolation extrêmement élevés. À une pression de 0,3 MPa, il peut facilement passer divers tests d'isolation avec une marge de sécurité importante.


Structure simple et performances d'étanchéité :

Le disjoncteur présente une conception simple avec de bonnes capacités d'étanchéité. La chambre d'extinction d'arc, la résistance et le support forment une barrière anti-gaz indépendante, et la faible teneur en humidité du gaz SF6 améliore la fiabilité.


Installation et entretien faciles :

Le disjoncteur à l'hexafluorure de soufre LW9-72.5 est conçu pour une installation et une maintenance faciles, ne nécessitant aucun démontage des composants internes pour maintenir l'étanchéité à l'air.

Description du modèle

Environnement de travail :

Article : Disjoncteur à hexafluorure de soufre LW9-72.5 Conditions d'installation et de fonctionnement

Options de montage :


Monté sur le côté

Monté au milieu

Plage de température ambiante :


Limite supérieure : +40°C

Limite inférieure : -30°C

Altitude:


Maximum : ≤2000 m

(Pour des altitudes supérieures à 2 000 m, le niveau d'isolation nominal doit être augmenté en conséquence)

Résistance au vent :


Pression maximale du vent : 700 Pa (équivalent à une vitesse de vent de 34 m/s)

Résistance sismique :


Intensité du séisme : jusqu'à 8 degrés

Niveau de pollution :


Classe I

Différence de température quotidienne maximale :


Pas plus de 25°C

Principaux paramètres techniques

Numéro de série

Paramètre

Unité

Valeur

1

Tension nominale

kV

72.5

2

Courant nominal

A

2500/3150

3

Courant assigné de coupure en court-circuit

kA

31,5/40

4

Courant assigné de fermeture de court-circuit (valeur de crête)

kA

80

5

Courant de tenue de courte durée nominal

kA

31,5/40

6

Durée nominale de court-circuit

S

4

7

Courant de tenue de crête assigné (crête)

kA

80

8

Courant de coupure de défaut de zone proche

kA

31,5×75%

9

Courant de coupure nominal décalé

kA

31,5×25 %

10

premier coefficient de pôle ouvert


1.5

11

Heure d'ouverture

S

≤0,03

12

Temps de pause

S

≤0,06

13

Heure de fermeture

S

≤0,15

14

temps intermédiaire

S

≥0,3

15

temps uni

S

0.06

16

Poids du gaz hexafluorure de soufre chargé dans le disjoncteur

kilos

3.5

17

Poids brut du disjoncteur

kilos

1000

18

Durée de vie mécanique

De second ordre

3000

Dimensions de la structure et du montage

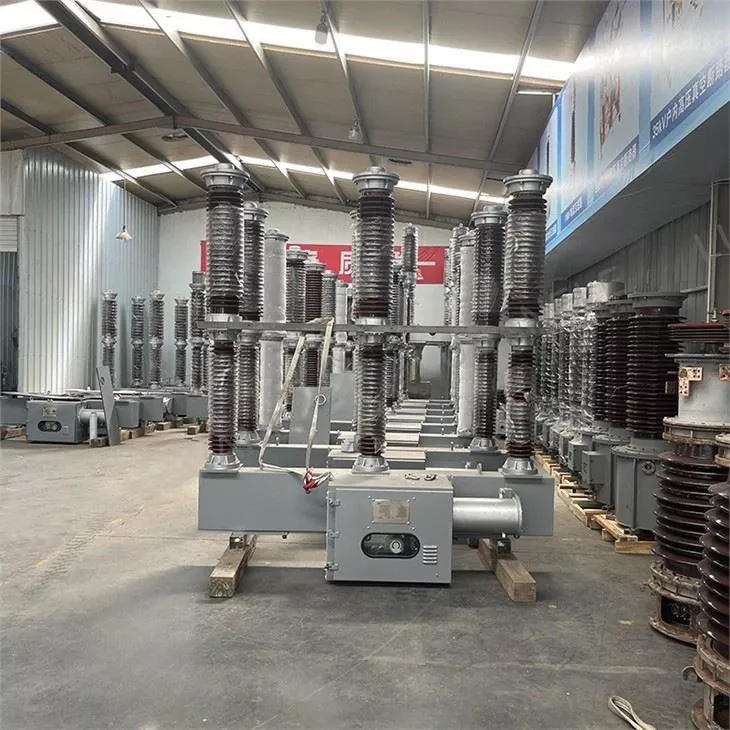

Produit tir réel


FAQ

Q1 : Quel est le délai de livraison ou de livraison ?

A1 : Le délai de livraison dépend de la quantité commandée, généralement dans les 20 à 30 jours suivant la réception du paiement anticipé.


Q2 : Quelle est la tension nominale du disjoncteur à l'hexafluorure de soufre LW9-72.5 ?

A2 : La tension nominale est de 72,5 kV et 66 kV.


Q3 : Comment contrôlez-vous la qualité ?

A3 : Nous avons une équipe professionnelle de contrôle qualité qui suit les principes de gestion de la qualité totale (TQM) pour garantir la qualité. Chaque étape est conforme aux normes et nous vous fournirons des photos ou des vidéos pour votre référence.
