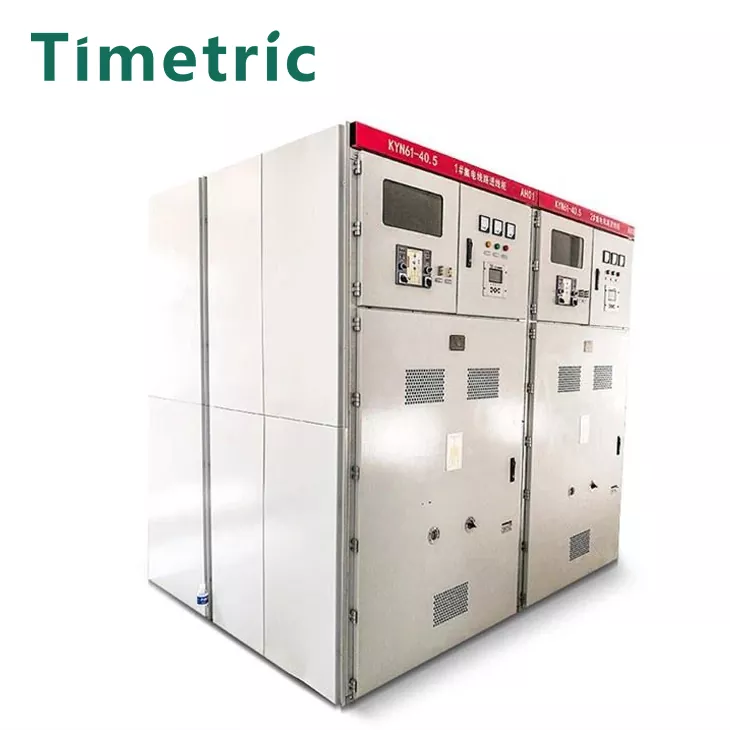

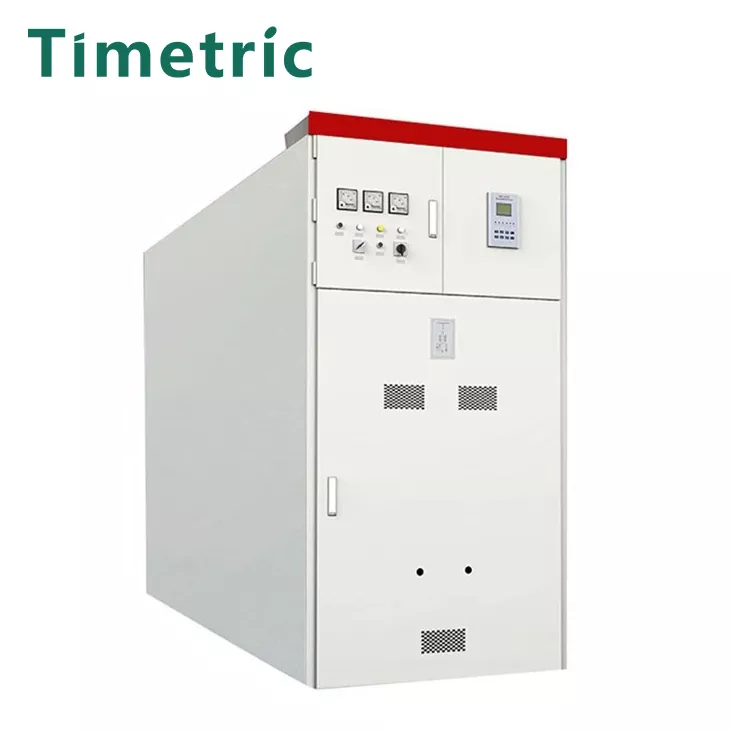

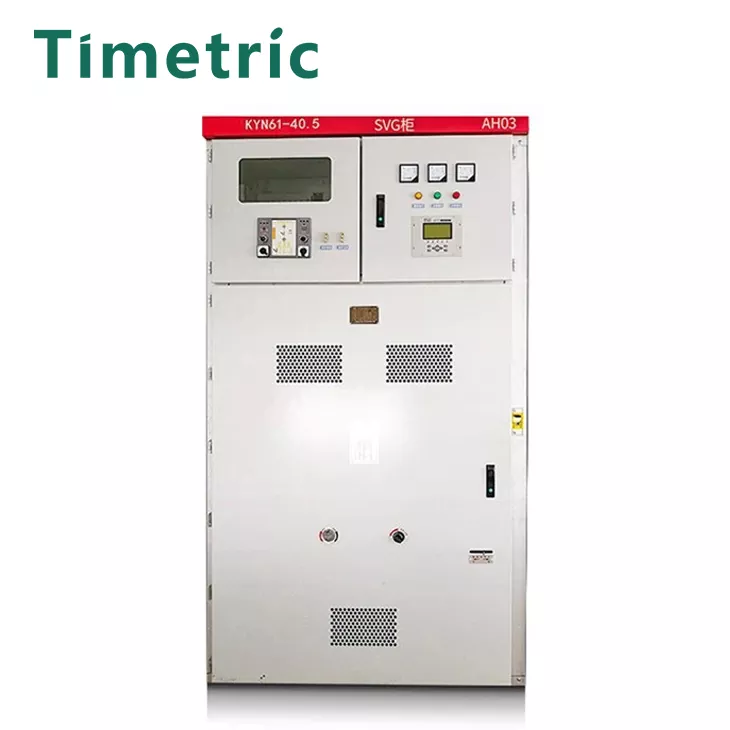

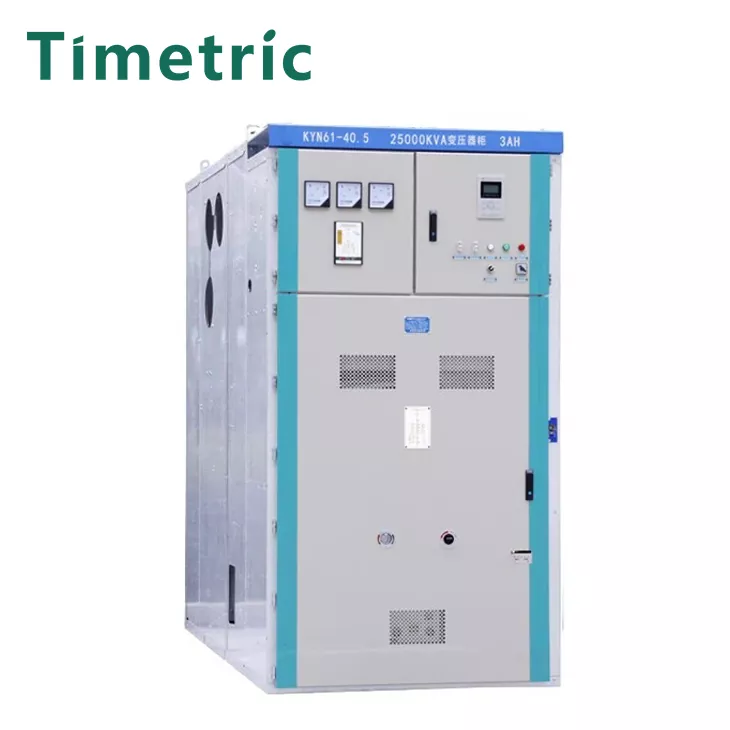

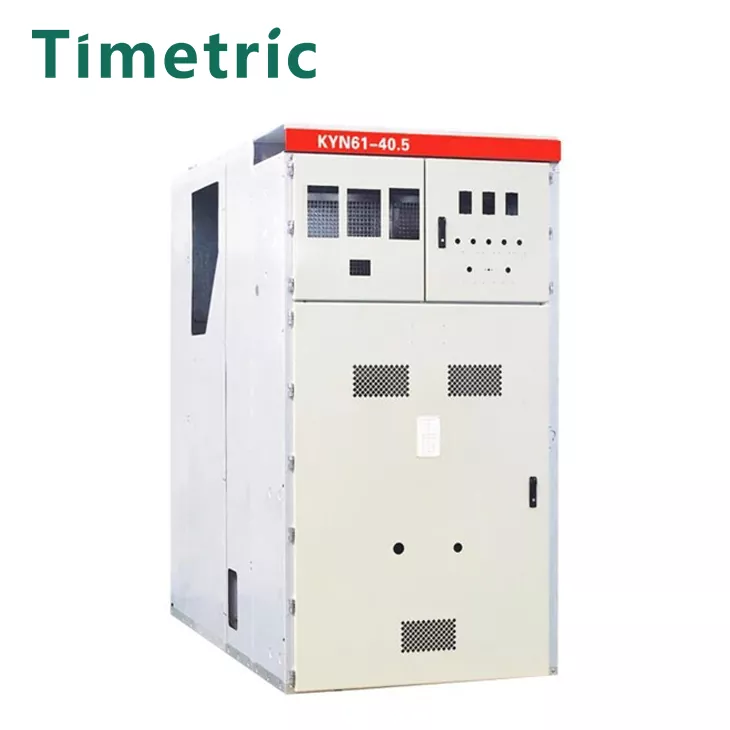

33KV MV HV Médium haute tension Appareillage électrique
  • 33KV MV HV Médium haute tension Appareillage électrique33KV MV HV Médium haute tension Appareillage électrique
  • 33KV MV HV Médium haute tension Appareillage électrique33KV MV HV Médium haute tension Appareillage électrique
  • 33KV MV HV Médium haute tension Appareillage électrique33KV MV HV Médium haute tension Appareillage électrique
  • 33KV MV HV Médium haute tension Appareillage électrique33KV MV HV Médium haute tension Appareillage électrique
  • 33KV MV HV Médium haute tension Appareillage électrique33KV MV HV Médium haute tension Appareillage électrique

33KV MV HV Médium haute tension Appareillage électrique

L'appareillage électrique à haute tension à haute tension MV MV HV à haute tension est conçu en fonction de l'appareil-commutation armé en métal dans GB3906-2006. Le commutateur électrique à haute tension MV MV HV à haute tension est adapté au système d'alimentation de tension nominal triphasé sur une tension de 40,5 kV, fréquence nominale, utilisée pour recevoir et distribuer l'énergie électrique et la commande, protéger et détecter les circuits. En plus d'être largement utilisé dans les systèmes d'alimentation généraux, il peut également être utilisé dans des endroits avec des opérations fréquentes.

envoyer une demande

Description du produit

Timetric Electric 33KV MV HV Médium haute tension Électricité Alectricité Armound Amovable AC ACT GERRIFICATION ENCLORÉ (ci-après plus grand nombre de commutateurs) est un dispositif de distribution d'alimentation complet à AC 50Hz, Tension nominale de 30 kV ~ 40,5 kV. Il est utilisé pour recevoir et distribuer de l'énergie électrique dans les centrales électriques, les sous-stations et les entreprises industrielles et mines, et joue les fonctions de contrôle, de protection et de détection des circuits. Il peut également être utilisé dans des endroits avec des opérations fréquentes. Ses caractéristiques comprennent la structure d'assemblage modulaire entièrement-métal, en plaque d'aluminium-zinc importée anti-corrosion importée, une haute précision, un poids léger et une bonne résistance; Une large adaptabilité, une forte interchangeabilité et le chariot sont équipés d'une position de travail et d'une position de test, qui est sûre et fiable; La salle de câble est équipée d'un interrupteur de mise à la terre, d'un dispositif de protection contre la surtension, etc., qui répond aux exigences "cinq protection", et est équipé d'un canal de décharge de pression pour assurer un fonctionnement sûr.

1. Structure d'assemblage modulaire entièrement metal, le corps de l'armoire est fait d'une plaque d'aluminium-zinc importée avec une forte résistance à la corrosion, aucun traitement de surface n'est requis, il est traité par un équipement de haute précision CNC et utilise une technologie de pliage multiple avancée. La connexion est connectée à des écrous de rivet et à des boulons à haute résistance, qui sont une précision élevée, un poids léger et une bonne résistance.


2. Adaptabilité large et forte interchangeabilité. Le chariot est équipé d'une position de travail et d'une position de test, et chaque position a des dispositifs de positionnement et d'affichage, qui sont sûrs et fiables.

3. La salle de câble est équipée d'un interrupteur de mise à la terre, d'un dispositif de protection contre la surtension, etc. Il répond pleinement aux exigences "cinq protection". Chaque pièce est équipée d'un canal de soulagement de la pression pour assurer la sécurité personnelle de l'opérateur.

Principaux paramètres techniques

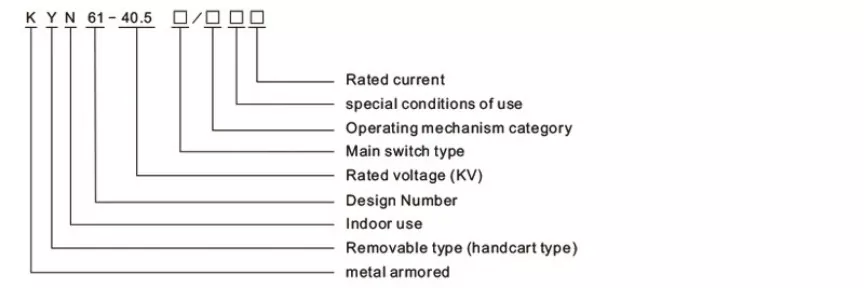

Description du modèle

ltem Unité Paramètres
Tension nominale Kv 36  40.5
Fréquence nominale HZ 50
Cassent classé A 63012501600200025003150
Branche Busbar Courant nominal A 63012501600200025003150
Courant nominal de barre de barre principal A 63012501600200025003150
Fréquence de puissance de 1 min Tension de tension Kv 70  95
Éclair tension avec tension kv 170  185
Courant de trait de courte durée (4S) noté le 16/20 / 25/11,5/40
Current de rupture de court-circuit (pic) le 40/50/63/80/100
Tension nominale pour le circuit de commande V DC110, DC220, AC220

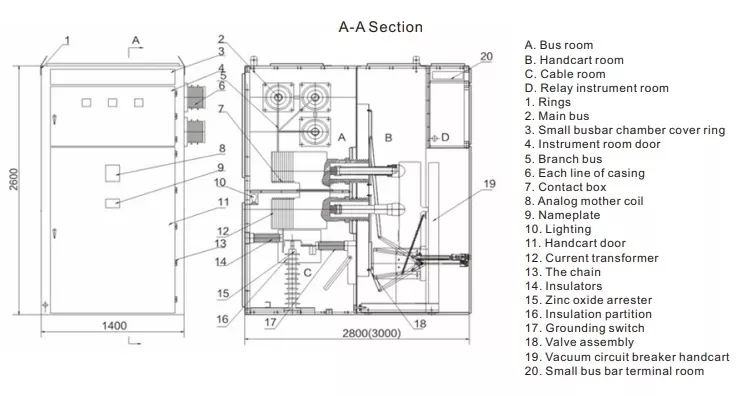

Structure et dimensions de montage

Environnement de travail:

Timetric Electric 33KV MV HV Environnement d'utilisation de commutation électrique à haute tension moyenne:

1. La limite supérieure de la température de l'air ambiant: + 40 ℃, la limite inférieure: -10 ℃, la température moyenne quotidienne ne dépasse pas 35 ℃;

2. L'altitude ne dépasse pas 1000 m;

3. L'humidité relative quotidienne ne dépasse pas 95% et la moyenne mensuelle ne dépasse pas 90%;

4. L'intensité du tremblement de terre ne dépasse pas 8 niveaux;

5. La pression quotidienne de la vapeur d'eau ne dépasse pas 2,2 kPa et la moyenne mensuelle ne dépasse pas 1,8 kpa;

6. Il n'y a pas de feu, de risque d'explosion, de pollution grave, de corrosion chimique et de vibrations graves.

7. Les conditions de travail spéciales, lorsqu'elles sont utilisées dans les conditions environnementales normales dépassant les conditions spécifiées, doivent être négociées par l'utilisateur et le fabricant.

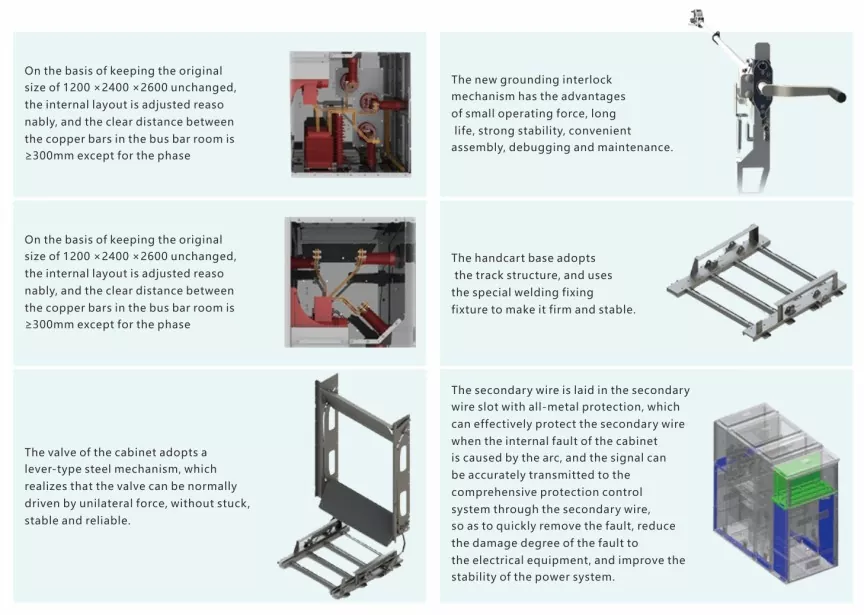

Avantages et caractéristiques de l'appareillage de commutation

La plus grande tension MV MV MV HV à haute tension à haute tension comprend les aspects suivants:

1. Armure métallique, structure assemblée, plusieurs schémas de combinaison.
2. L'armoire est faite de plaque en aluminium-zinc, traitée par un équipement CNC et un équipement de coupe au laser, en utilisant une technologie de pliage multiple avancée, connecté à des écrous rivalisés et à des boulons à haute résistance, avec une haute précision, une résistance à la corrosion, un poids léger, une forte résistance et une polyvalence de parties fortes.
3. Il peut être équipé d'une variété de disjoncteurs à vide et de disjoncteurs SF6, avec une grande praticité, une grande fiabilité et sans entretien toute l'année.
4. Le chariot a trois positions: le travail, les tests et la déconnexion. Chaque position a un dispositif de positionnement et d'affichage, qui est sûr et fiable.
5. Tous les types de chariots sont configurés de manière modulaire pour s'assurer que les mêmes spécifications que les chariots peuvent être échangées librement.
6. L'encultation entre l'interrupteur principal, le chariot et la porte de l'armoire de l'interrupteur adopte le verrouillage mécanique forcé pour remplir la fonction "Five Protection".
7. Toutes les opérations peuvent être effectuées avec la porte de l'armoire fermée.
8. La salle de câble a suffisamment d'espace et peut connecter plusieurs câbles.
9. L'interrupteur de mise à la terre rapide est utilisé pour la mise à la terre et la boucle court-circuit.
10. Le niveau de protection de la coque est IP3X et le niveau de protection est IP2X lorsque la porte de la salle du chariot est ouverte.
11. Chaque salle de haute tension a un canal de décharge de pression indépendante pour assurer la sécurité personnelle.
12. Conformez-vous à GB3906, IEC298 et à d'autres normes.

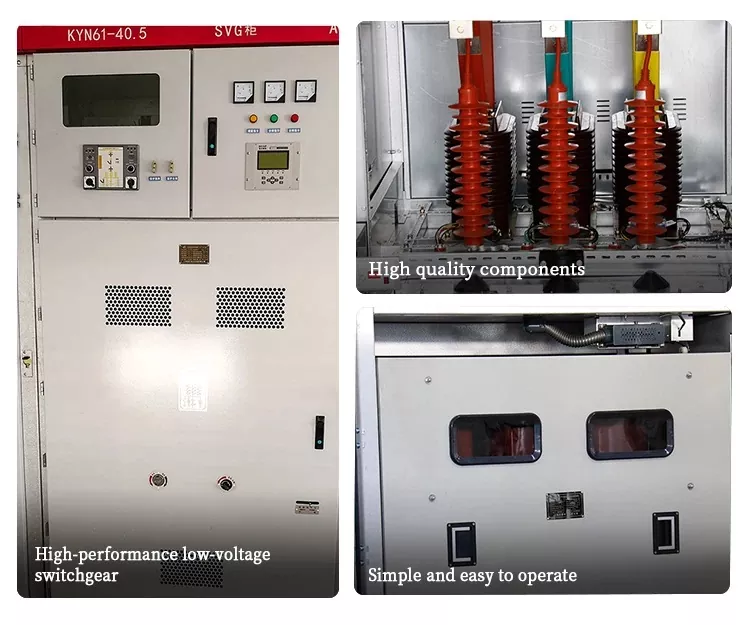

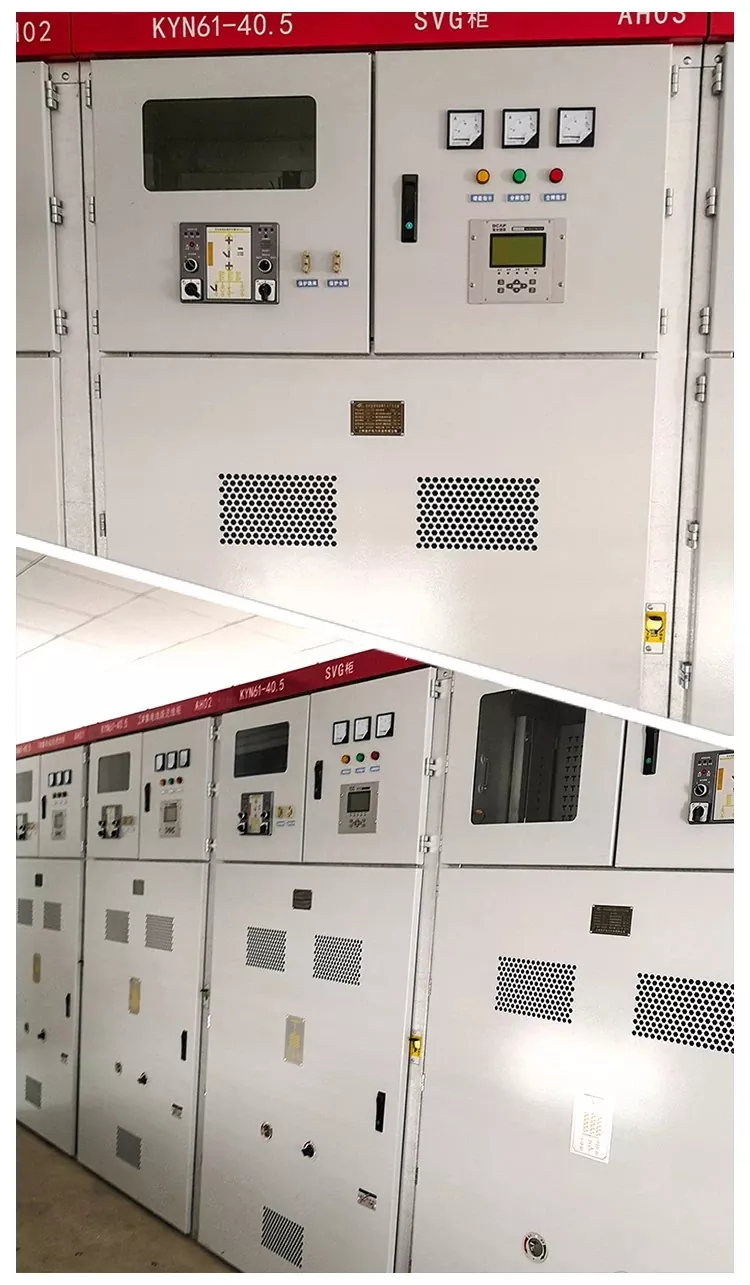

Produit réel

FAQ

Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.


Quel est votre délai de livraison le plus rapide?
Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.


Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
