40,5 kV 33KV 36KV SF6
  • 40,5 kV 33KV 36KV SF640,5 kV 33KV 36KV SF6
  • 40,5 kV 33KV 36KV SF640,5 kV 33KV 36KV SF6
  • 40,5 kV 33KV 36KV SF640,5 kV 33KV 36KV SF6
  • 40,5 kV 33KV 36KV SF640,5 kV 33KV 36KV SF6
  • 40,5 kV 33KV 36KV SF640,5 kV 33KV 36KV SF6

40,5 kV 33KV 36KV SF6

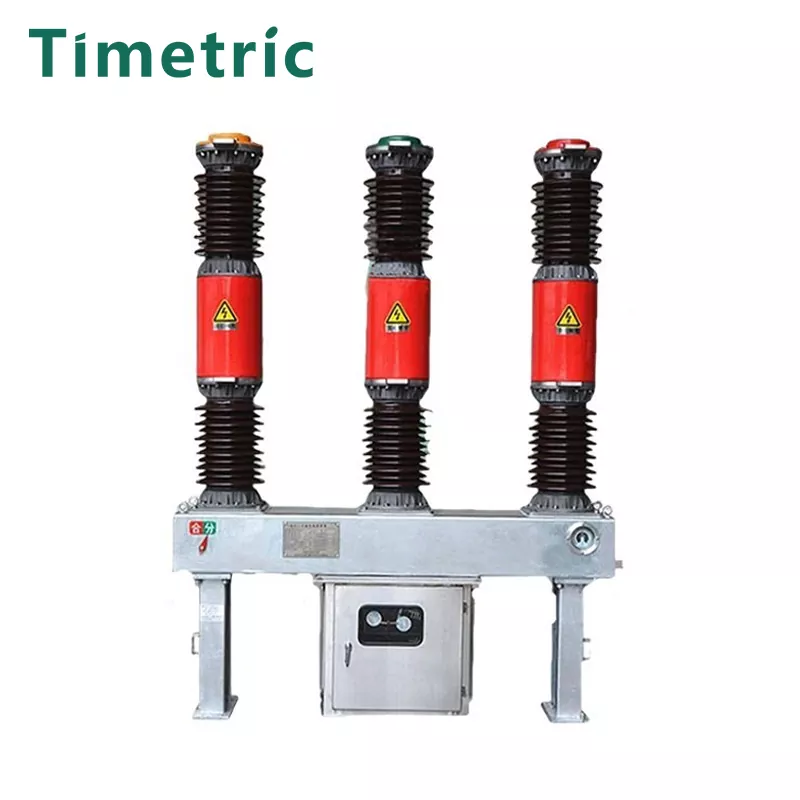

Article: 40,5kV 33KV 36KV SF6 Disjoncteur
GAZ SF6: offre d'excellentes performances d'extinction d'arc.
Structure simple et taille compacte.
Bonnes performances d'ouverture: assure un fonctionnement équilibré.
Disjoncteur de circuit scellé: fonctionne avec un bruit minimal.
Télécharge de travail à faible inspection et maintenance.

envoyer une demande

Description du produit

Article: 40,5kV 33KV 36KV SF6 Disjoncteur

Le disjoncteur SF6 de 40,5 kV, 33 kV et 36 kV est conçu pour les systèmes de transmission et de distribution de puissance 35KV triphasés AC 50Hz. Il sert de dispositif de contrôle et de protection et peut également être utilisé comme disjoncteur de cravate ou pour les banques de condensateurs de commutation.

Caractéristiques du gaz SF6:

Densité: le gaz SF6 est 5,135 fois plus lourd que l'air.

Point d'ébullition: -60 ° C à la pression atmosphérique.

Stabilité chimique: en dessous de 150 ° C, SF6 reste chimiquement inerte et ne réagit pas avec les métaux, les plastiques ou d'autres matériaux du disjoncteur.

Décomposition de l'arc: lorsqu'elle est décomposée sous la température élevée d'un arc, SF6 se re-synthétise rapidement après l'extinction de l'arc, sans teneur en carbone et sans risque d'oxydation due au contact de l'air.

Force diélectrique:

À 1 atm, SF6 a 2 à 3 fois la résistance diélectrique de l'air.

À 3 atm, sa résistance diélectrique peut respecter ou dépasser celle des huiles isolantes traditionnelles.

Performances d'interruption: SF6 a une capacité d'interruption exceptionnelle, 100 fois celle de l'air dans une chambre ouverte de base. À mesure que le courant d'arc s'approche de zéro, un noyau à haute température dans la colonne d'arc - liés à une couche non conductive - permet à la résistance diélectrique de l'espace d'arc se rétablisse rapidement après le passage du courant zéro.

Description du modèle

Principaux paramètres techniques

Non. ltem Unité Données
1 Classé tension kv 40.5
Isolation cotée
niveau
Lightning Impoct Tension Tension (Crest Valual complet kv 185
Fréquence de puissance Tension de tension (IMIN) kv 95
2 Courant nominal A 1600 2000
3 Vie mécanique Prochain fime 3000
4 Pression nominale de la pression de lgauge à gaz hexafluorure de soufre à 20 ℃) MPA 0.50
5 Pression d'alarme / pression fonctionnelle minimale (pression de jauge à 20 ℃) MPA 0,47 / 0,45
6
7
Courant de commutation de court-circuit nominal le 25 31.5
Courant de fermeture court-circuit noté (pic) Le 63 80
8 Courant de trait de court terme (courant stable thermique) le 25 31.5
9 Courant de trait de court terme (courant stable thermique) le 60 80
10 Courant de commutation de court-circuit nominal le 63 8
11 Le nombre cumulatif de temps de broyage sous commutation de court-circuit nominal Fois 15 10
12 Durée de court-circuit nominale S 4
13 Temps de clôture Voltagel oeratif noté LAT S ≤0,1
14 Temps de commutation (au volant de fonctionnement nominal S ≤0,06
15 Ordonnance nominale C-0.3S-CO-180S-CO
16 Ouverture et clôture de la banque de copacier monomial courant 400
17 En fuite %années <1
18 (V / VI Contenu en eau de l'hexafluorure de soufre GOS (VA ≤150x10-9
19 Mécanisme de fonctionnement à ressort CT14 avec tension de fonctionnement nominale
Bobine de clôture, tension d'ouverture de la bobine V IAC): 220 380 (DC): 48 110 220
Tension du moteur de stockage d'énergie V IAC): 220 380 (DC): 110 220
20 Poids de gaz hexafluorure de soufre Kg 8
21 Poids du disjoncteur de circuil [Mécanisme de fonctionnement Kg 1400

Structure et dimensions de montage

Environnement de travail:

Article: 40,5kV 33KV 36KV SF6 Disjoncteur

Conditions d'installation et de fonctionnement

Méthode d'installation: monté sur le côté, monté moyen

Température de l'air ambiant:

Haut: + 40 ° 100

Bas: -30 ° 100

Altitude: ≤ 2000 m (pour les altitudes supérieures à 2000m, augmentez le niveau d'isolation nominal en conséquence)

Pression du vent: ≤700 PA (équivalent à la vitesse du vent de 34 m / s)

Intensité sismique: jusqu'à 8 degrés

Niveau de contamination: classe I

Variation de température quotidienne maximale: ≤25 ° C

Causes possibles de défaillance du circuit électrique

Article: 40,5kV 33KV 36KV SF6 Disjoncteur

Insulation insuffisante: la détérioration ou la contamination du matériau d'isolation peut entraîner des pannes de rupture.

Entrée d'humidité: l'entrée d'humidité dans la chambre à gaz SF6 peut réduire la résistance diélectrique et entraîner des défauts.

Fuite de gaz: la fuite de gaz SF6 peut réduire les capacités d'isolation et d'interruption.

Échecs mécaniques: les pièces mobiles usées ou endommagées, telles que les mécanismes du disjoncteur, peuvent altérer le fonctionnement.

Érosion de contact: la commutation fréquente peut provoquer l'érosion des points de contact, en réduisant l'efficacité du disjoncteur.

Surcharge: un flux de courant excessif au-delà de la capacité nominale peut entraîner une surchauffe et des dommages.

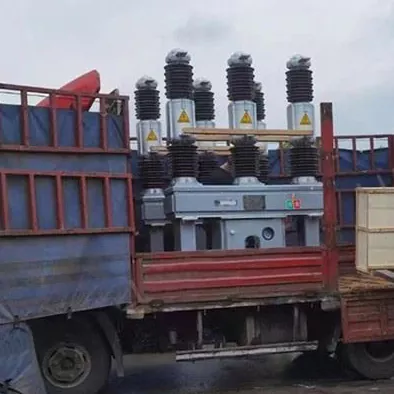

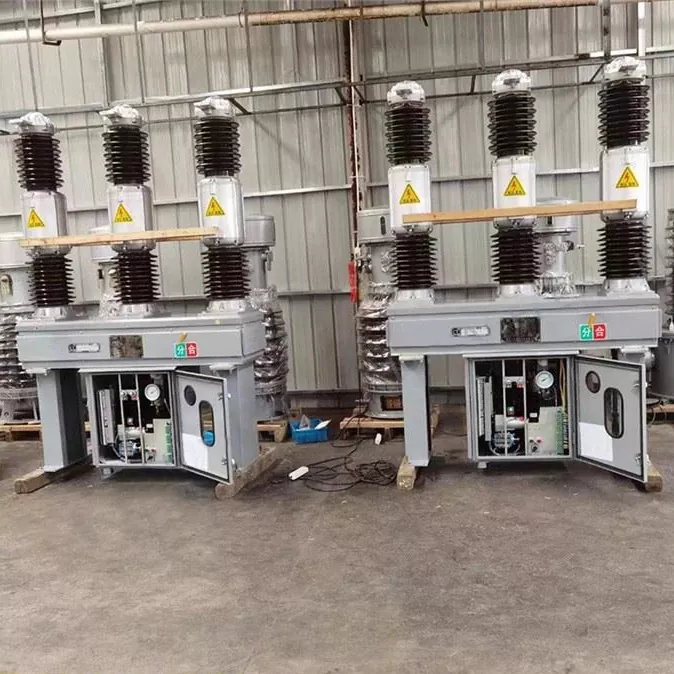

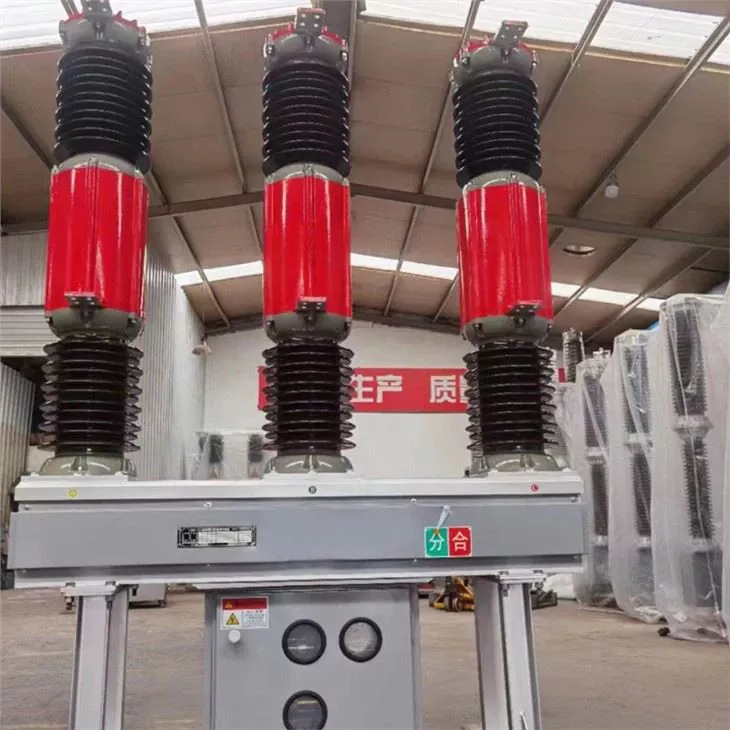

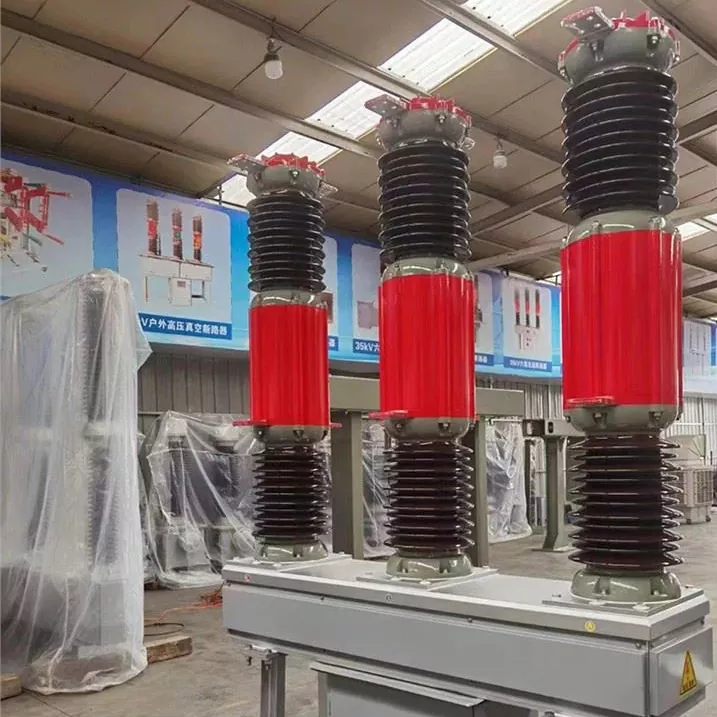

Produit réel

FAQ

Q1: Quelle est la fonction principale du disjoncteur SF6?
A1: Il est utilisé pour contrôler et protéger les systèmes de transmission et de distribution de puissance, et peut également être utilisé comme disjoncteur de cravate ou pour les banques de condensateurs de commutation.


Q2: Quel gaz est utilisé dans le disjoncteur et pourquoi?
A2: Le gaz SF6 est utilisé pour ses excellentes propriétés d'extinction de l'arc et d'isolation. Il a une résistance diélectrique élevée et ne réagit pas avec d'autres matériaux couramment utilisés dans les disjoncteurs.


Q3: Comment SF6 se compare-t-il à AIR en termes d'isolation?
A3: SF6 a une résistance diélectrique 2 à 3 fois supérieure à l'air à 1 atm et peut dépasser celle de l'huile isolante à des pressions plus élevées.


Q4: Quelles sont les conditions environnementales pour un bon fonctionnement?
A4: La température ambiante doit être comprise entre + 40 ° C et -30 ° C, l'altitude doit être ≤ 2000 m (une altitude plus élevée nécessite une isolation accrue), la pression du vent ne doit pas dépasser 700pa et le niveau de contamination doit être la classe I.
