Article: 66KV SF6 DisjoncteurExcellentes performances d'extinction de l'arcLe gaz SF6 offre des capacités d'extinction de l'arc supérieures, assurant un fonctionnement fiable.Design simple et compactLe disjoncteur est conçu pour être simple et économe en espace.Performance d'ouverture exceptionnelleOffre un fonctionnement équilibré et stable lors des actions d'ouverture et de clôture.Structure scellée avec un faible bruitLa conception scellée minimise le bruit de fonctionnement et améliore la fiabilité.Maintenance minimale requiseTéléphon de travail à faible inspection et entretien en raison de sa construction efficace et durable.

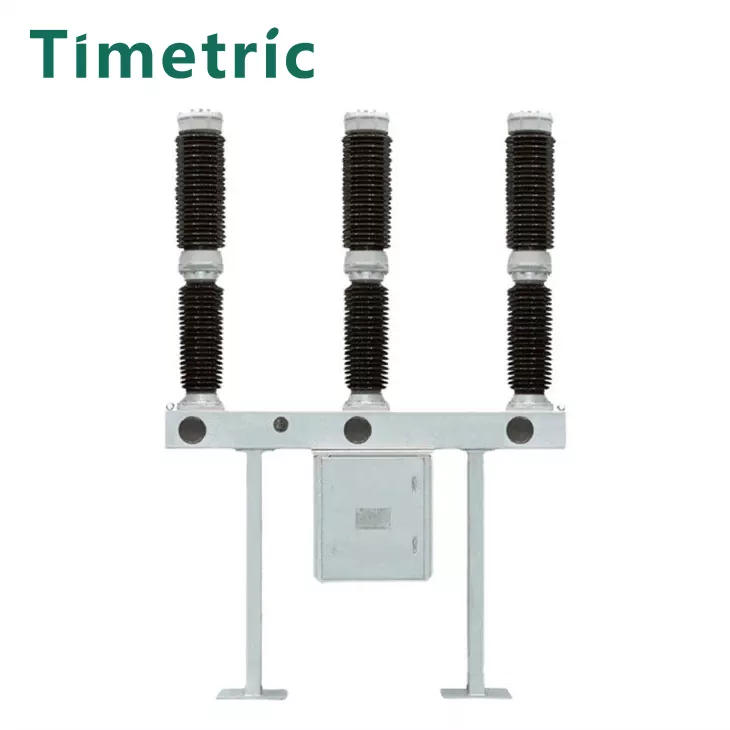

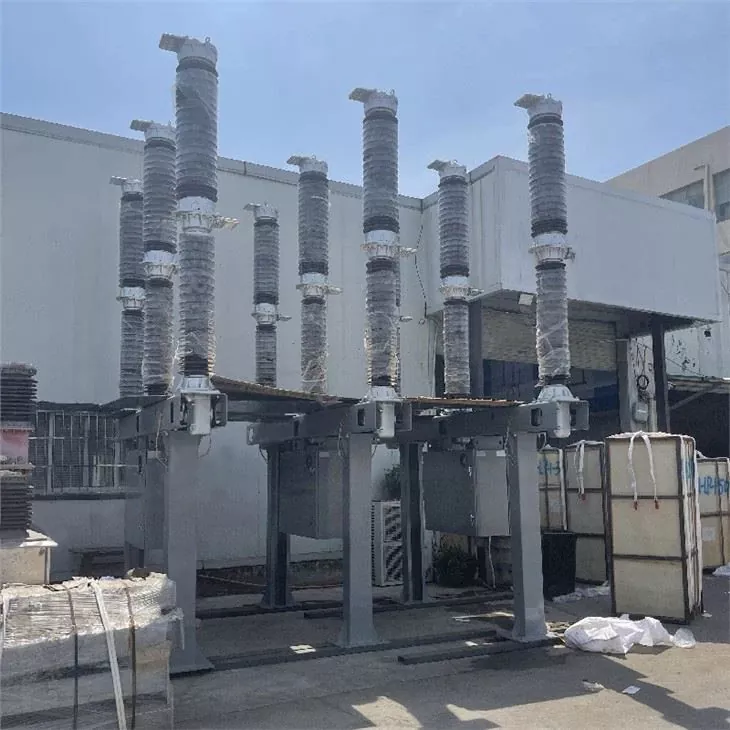

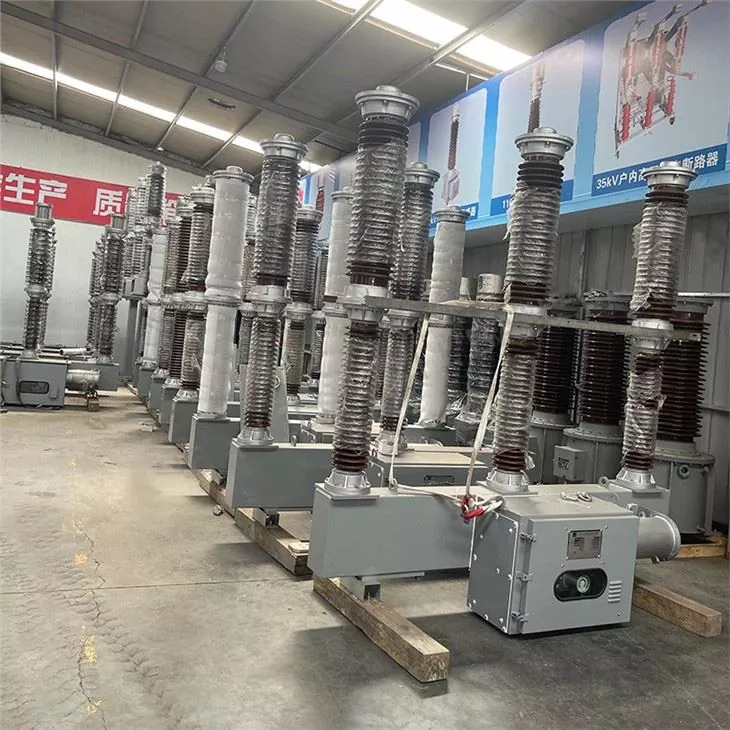

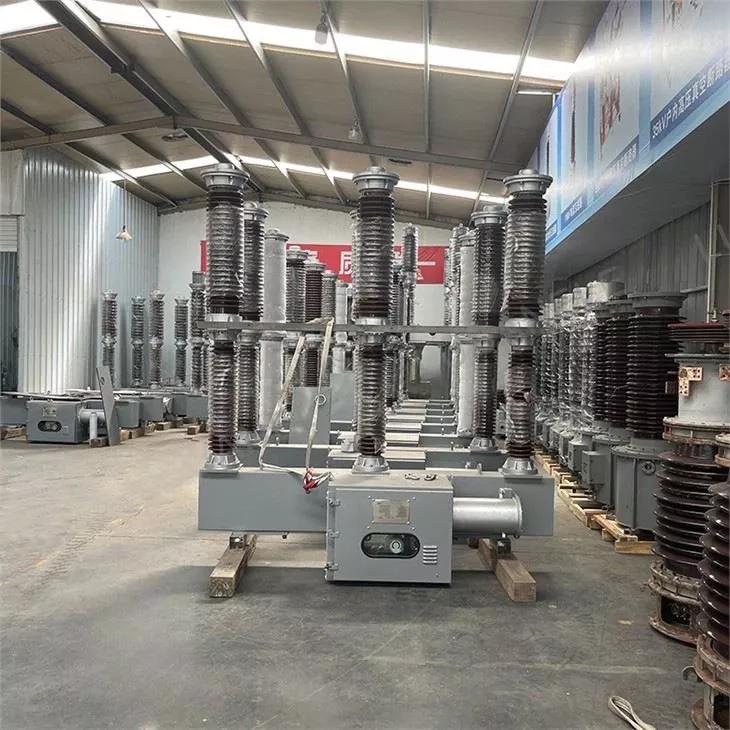

Article: 66KV 69KV SF6 Disjoncteur
Extinction efficace de l'arc avec le gaz SF6:
Le gaz SF6 sert de milieu d'interruption, offrant d'excellentes propriétés d'extinction d'arc.
Le gaz fournit également une isolation électrique supérieure et est comprimé pendant le fonctionnement pour éteindre efficacement les arcs, ce qui en fait un commutateur idéal pour les groupes de condensateurs et de réacteurs.
Performance de rupture supérieure:
Capable de briser de manière fiable divers circuits courts anormaux, tels que les défauts en phase inverse, la mise à la terre simultanée aux deux pôles, les défauts de la zone proche et les défauts d'extrémité des disjoncteurs.
Noise de fonctionnement faible:
La conception scellée isole le disjoncteur des conditions atmosphériques, éliminant le bruit de décharge du gaz pendant le fonctionnement.
Structure compacte et simple:
Comprend une chambre à arc à une seule brise sans systèmes de vannes supplémentaires, ce qui entraîne une conception compacte et simple.
Exigences de maintenance minimales:
Les contacts interrupteurs, logés dans le gaz SF6, connaissent une usure minimale pendant le fonctionnement, entraînant une réduction de la charge de travail d'entretien et des cycles de maintenance prolongés.
Fonctionnement sûr et fiable:
Le gaz SF6 est non toxique et non incombustible. L'excellente étanchéité de la chambre d'interrupteurs assure une utilisation à long terme sûre et fiable.
Non. | Article | Unité | Données | |
1 | Tension nominale | kv | 72.5 | |
2 | Courant nominal | A | 4000 | |
3 | Courant de rupture de court-circuit noté | le | 40 | |
4 | Courant à court de temps de courte durée | le | 40 (3s) | |
5 | Courant de trait de pic nominal | le | 100 | |
6 | Impulsion de la foudre notée résiste tension |
Fracture | kv | 350 + 60 |
À la terre | 350 | |||
7 | Fréquence de puissance nominale tension avec |
Fracture | kv | 160 + 42 |
À la terre | 160 | |||
8 | Mécanisme modèle no. | Mécanisme de fonctionnement du printemps CT20 | ||
9 | Couper le courant de la banque de condensateur consécutif | A | 4000 | |
10 | Couper le courant du réacteur combiné | A | 3150 |
Article: 66KV 69KV SF6 Disjoncteur
Méthode d'installation:
Monté latéral ou monté moyen.
Température ambiante:
Haut: + 40 ° 100
Bas: -30 ° 100
Altitude:
≤ 200 m (s'il est installé à des altitudes plus élevées, le niveau d'isolation nominal doit être ajusté en conséquence).
Pression du vent:
≤700pa (équivalent à une vitesse de vent de 34 m / s).
Résistance sismique:
Conçu pour résister à une intensité de tremblement de terre allant jusqu'à 8 degrés.
Niveau de contamination:
Classe I
Variation de température quotidienne maximale:
Ne dépassant pas 25 ° C
Article: 66KV 69KV SF6 Disjoncteur
● Problèmes de circuit de contrôle
● Circuit de contrôle déconnecté ou sans puissance de contrôle (par exemple, fusible soufflé, alimentation défectueuse ou composants de contrôle endommagés).
● Connexions incorrectes ou mauvaises dans le circuit auxiliaire ou à la bobine de déclenchement.
● Anomalies de pression
● Pression de gaz SF6 insuffisante entraînant une isolation inadéquate ou des performances d'extinction de l'arc.
● Haute teneur en humidité dans le gaz SF6, conduisant à la dégradation de l'isolation et aux courts-circuits potentiels.
Échecs mécaniques
Mécanisme de fonctionnement bloqué en raison du manque de lubrification, d'usure ou d'obstructions mécaniques.
Alignement inapproprié ou dysfonctionnement des contacts interrupteurs.
Conditions de surcharge ou de défaut
Surcharges persistantes ou conditions de court-circuit dans le réseau de déclenchement automatique.
Disjoncteur déclenché en raison de conditions de chargement défectueuses ou de défauts du système.
Influences environnementales
Une contamination élevée ou des environnements corrosifs provoquant une érosion de contact ou un affaiblissement de l'isolation.
Variations de température extrêmes affectant les propriétés mécaniques et isolantes.
Opération incorrecte
Des erreurs de fonctionnement manuel, telles que des séquences de commutation incorrectes ou une réinitialisation insuffisante après déclenchement.
Clôture accidentelle du disjoncteur dans des conditions de défaut.
Vieillissement ou usure
Dégradation progressive des composants, tels que des ressorts, des roulements ou des points de contact, au fil du temps.
Composants obsolètes ou incompatibles conduisant à des inefficacités opérationnelles.
Échecs des composants électriques
Les relais, les capteurs ou les manches de pression ne fonctionnent pas le contrôle et la surveillance des disjoncteurs.
Bobines de fonctionnement brûlées ou endommagées en raison d'une tension excessive ou d'une activation prolongée.
Article: 66KV 69KV SF6 Disjoncteur
A1: La tension nominale du disjoncteur de 66 kV SF6 est de 66 kV, adaptée aux systèmes d'alimentation haute tension.
A2: Le gaz SF6 (hexafluorure de soufre) est utilisé car il possède d'excellentes propriétés d'extinction et d'isolation de l'arc. Il assure des performances et une fiabilité efficaces dans les applications à haute tension.
A3: Oui, le disjoncteur est conçu pour fonctionner dans des environnements difficiles avec des températures comprises entre -30 ° C et + 40 ° C, des altitudes jusqu'à 2000 m et une intensité sismique jusqu'à 8 degrés. Pour les altitudes supérieures à 2000m, des ajustements spéciaux au niveau d'isolation sont nécessaires.
A4: En raison de sa structure simple et de sa conception scellée, le disjoncteur nécessite un entretien minimal. Des inspections régulières de la pression du gaz, des composants électriques et des pièces mécaniques sont recommandées.
