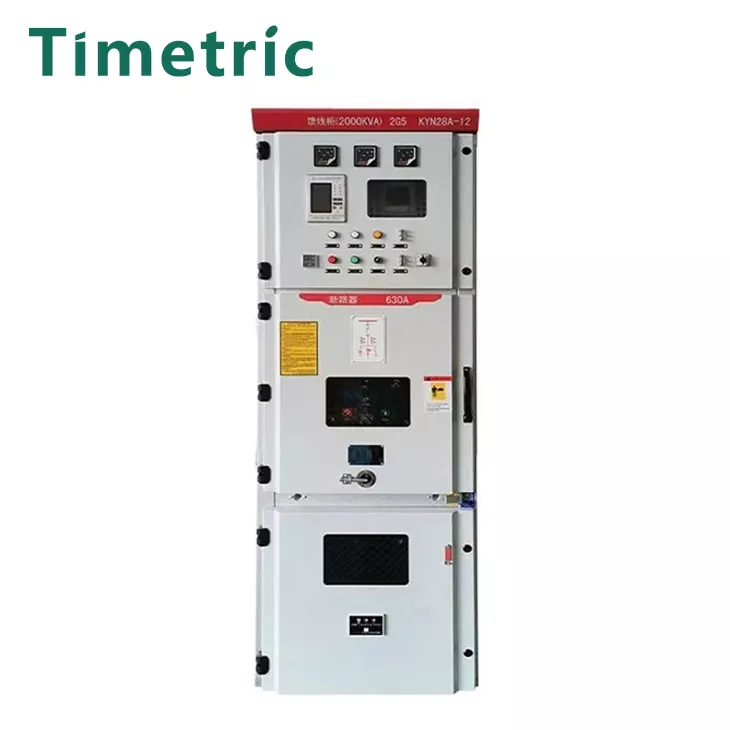

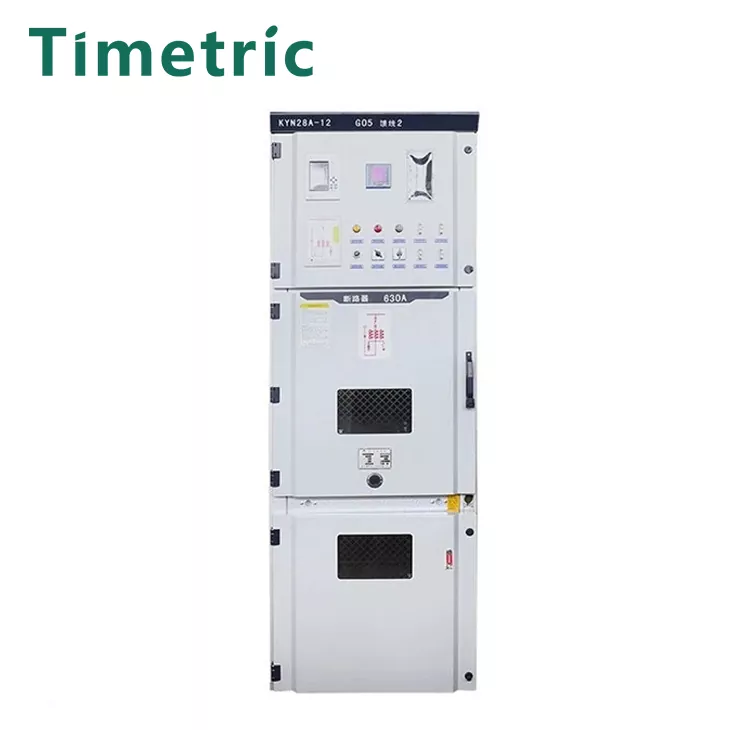

Appareillage de commutation isolée à air blindé 11kV

Plemutre isolé de l'air blindé L'intérieur de l'intérieur 11KV doit répondre aux exigences pertinentes de GB3906-1991 "3-35 kV standard" standard de commutation fermé en métal. Il se compose de deux parties principales: l'armoire et le disjoncteur, et possède des fonctions telles que des lignes de survenance et des lignes sortantes, des lignes entrantes et sortantes du câble et une connexion de barre de barre. L'armoire se compose d'une coquille, de composants électriques (y compris des pièces isolantes), de divers mécanismes, de terminaux secondaires et de connexions.
La structure de l'armoire à interrupteur haute tension est généralement similaire, principalement divisée en une salle de disjoncteur, une salle de barre de barre, une salle de contrôle secondaire (salle d'instruments) et une salle d'alimentation. Il y a généralement des plaques d'acier entre les pièces.

L'appareillage de commutation haute tension peut être divisé en les trois types suivants:

1.1. Type amovible ou type de panier (indiqué par y):
Cela signifie que les principaux composants électriques de l'armoire (comme les disjoncteurs) sont installés sur un chariot amovible. Étant donné que la cabinet de charrette a une bonne interchangeabilité, elle peut considérablement améliorer la fiabilité de l'alimentation électrique. Les types de chariots couramment utilisés comprennent: des chariots d'isolement, des chariots de mesure, des chariots de disjoncteur, des chariots PT, des chariots de condensateurs et des chariots variables utilisés, tels que KYN28A-12.

1.2. Type fixe (indiqué par g):
Cela signifie que tous les composants électriques de l'armoire (tels que les disjoncteurs ou les interrupteurs de charge, etc.) sont installés correctement. Les appareils de commutation fixes sont plus simples et plus économiques, tels que XGN2-10, GG-1A, etc.
2. Selon l'emplacement de l'installation, il peut être divisé en intérieur et extérieur;

2.1. Pour une utilisation à l'intérieur (indiquée par n):
Il ne peut être installé et utilisé à l'intérieur, tel que: gardien de commutation isolée à l'air blindé 11kV et autres armoires de commutation;

2.2. Pour une utilisation en plein air (indiqué par W):
Il peut être installé et utilisé à l'extérieur, tel que: XLW et d'autres armoires de commutation.
3. Selon la structure de l'armoire, il peut être divisé en quatre catégories: armoire à interrupteur blindé enclimis à métal, armoire à interrupteur partitionné en métal, armoire à interrupteur de type boîte en métal et armoire à interrupteur ouvert. [1]
3.1. Armoire d'interrupteur blindé enclimis à métal (indiqué par la lettre K): les principaux composants (tels que les disjoncteurs, les transformateurs, les bus, etc.) de l'appareillage de commutation enclosé en métal sont installés dans des compartiments mis à la terre séparés par des partitions métalliques. Tels que l'armoire de commutation à haute tension KYN28A-12.
3.2. Armoire d'interrupteur partitionné en métal (indiqué par la lettre J): similaire à l'appareil de commutation armé en métal, ses principaux composants électriques sont également installés dans des compartiments séparés, mais il a une ou plusieurs partitions non métalliques qui répondent à certains niveaux de protection. Tels que Jyn2-12 à la superficie de commutation haute tension.
3.3. Appareillage de type Box-Type encllé en métal (indiqué par la lettre X) La coque de l'interrupteur est une utilité de commutation enclassée en métal. Tels que XGN2-12 d'appareillage de commutation haute tension.
3.4. Open de commutation, sans exigences de niveau de protection, le shell est en partie à l'appareil de commutation ouverte. Comme GG-1A (F) d'appareil de commutation haute tension.

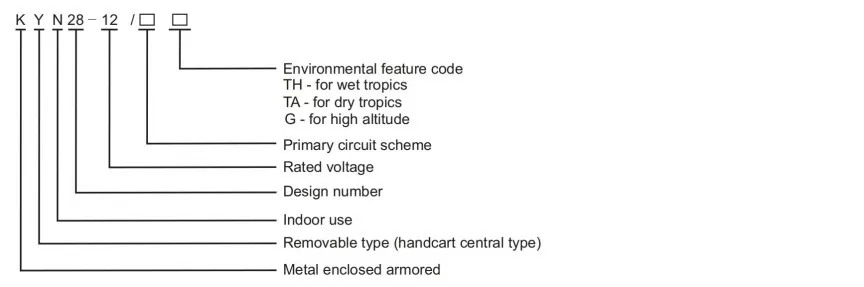

Description du modèle

Principaux paramètres techniques

Structure et dimensions de montage

Environnement de travail:

Appareillage isolé de l'air blindé CONDITIONNEMENT DES CONDITIONS DE CORTIE DE 11KV À UTILISATION:
Emplacement d'installation: intérieur
Altitude: ≤1000m, veuillez demander d'autres exigences
Température ambiante: -15 ℃ ~ + 40C
Différence de température quotidienne maximale: ≤25k
Humidité relative moyenne mensuelle: ≤ 90%
Humidité relative moyenne quotidienne: ≤95%
Résistance à l'intensité sismique: 8 degrés

Avantages et caractéristiques de l'appareillage de commutation

Interrupteur isolé à l'air blindé Indicateur électrique principal de 11 kV: ：

1,21 Tension nominale de l'appareil de commutation à haute tension: 3,6 kV, 7,2 kV, 12kV

1.2.2 Fréquence nominale de l'appareil de commutation à haute tension: 50Hz / 60Hz

1.2.3 Élévation de la température: L'augmentation de la température du circuit principal au courant nominal et la fréquence nominale doit être conforme aux dispositions de GB / T 11022-1999 "Les conditions techniques générales pour les normes de commutation et de contrôle à haute tension", et les suppléments suivants doivent être effectués:

1) La valeur d'élévation de la température des composants de l'armoire ne doit pas dépasser les dispositions des normes correspondantes des composants.

2) L'augmentation de la température du boîtier et du couvercle accessibles ne doit pas dépasser 30k.

1.2.4 Courant de rupture court-circuit et courant de clôture:

1) Courant de rupture court-circuit: 20 ~ 50KA.

2) Le courant de fermeture court-circuit nominal (valeur de crête) est de 2,5 fois le courant de rupture court-circuit nominal correspondant.

1.2.5 Courant de stabilité thermique nominale (à 4S): 20 ~ 40KA

1.2.6 Le courant de stabilité dynamique nominal (valeur de crête) est de 2,5 fois le courant de stabilité dynamique nominal.

1.2.7 Courant de courant de court-circuit nominal Temps de rupture de 50 ~ 100 fois.

1.2.8 Times de rupture actuels notés 20000 ~ 30000 fois.

1.2.9 Tension nominale du mécanisme d'ouverture et de clôture et circuit auxiliaire: AC, DC 220V ou autre.

Plemures de commutation isolées à l'air blindé 11kV Tous les équipements de sous-station et le traitement d'isolation de l'armoire répondent aux exigences de toutes les conditions de travail.

1.1.12 La distance de fabrication d'isolation externe de chaque composant et son isolation à l'appui dans le commutateur à haute tension répond aux exigences de l'État et de l'ancien ministère de l'énergie électrique. Les dispositifs anti-condensation peuvent être équipés au besoin.

1.1.13 La structure de l'armoire à interrupteur haute tension garantit la sécurité du personnel et facilite l'exploitation, l'entretien, l'inspection, la surveillance, la refonte et les tests.

1.1.14 La connexion de chaque composant et de son conducteur dans l'armoire de commutation haute tension ne dépassera pas la température de fonctionnement spécifiée dans les normes pertinentes pendant la période de température élevée en été.

1.1.15 Exigences pour les composants:

1) Les composants avec la même note et la même structure dans le même type de produit peuvent être interchangeables.

2) Chaque composant installé sur l'armoire de commutation haute tension répond à ses normes techniques respectives.

1.2.16 Niveau de protection et défauts internes:

1) Lorsque l'air est utilisé comme milieu isolant seul, la phase à phase et la clairance du sol de chaque conducteur de phase dans le cabinet répond aux normes nationales pertinentes.

2) Pour empêcher les gens d'approcher les parties vivantes à haute tension de l'appareillage de commutation haute tension et de toucher les pièces mobiles, le niveau de protection est: IP4X, qui peut empêcher des objets tels que des fils métalliques avec un diamètre de ≥ 1,0 mm ou des bandes étroites avec une épaisseur de ≥1,0 ​​mm.

3) Pour les défauts internes, les exigences suivantes sont satisfaites:

La l'appareil de commutation à haute tension enclassée peut empêcher les blessures à l'arc aux travailleurs causés par ses propres défauts, anomalies ou désactivation. Des mesures sont prises pour empêcher les défauts internes d'origine humaine et les dispositifs de verrouillage sont installés pour éviter une mauvaise opération. Les canaux de décharge de pression sont mis en place pour prendre en compte la sur pression intérieure et la libération de pression causées par la défaillance des composants internes.

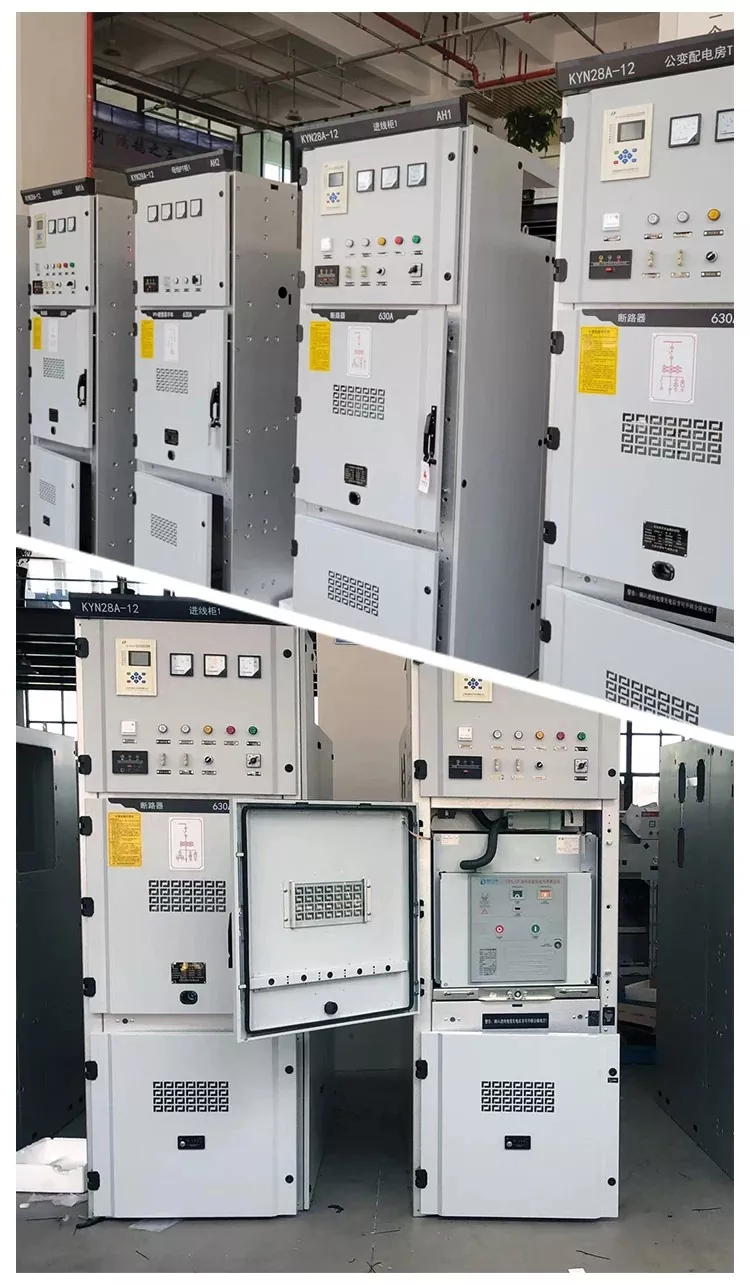

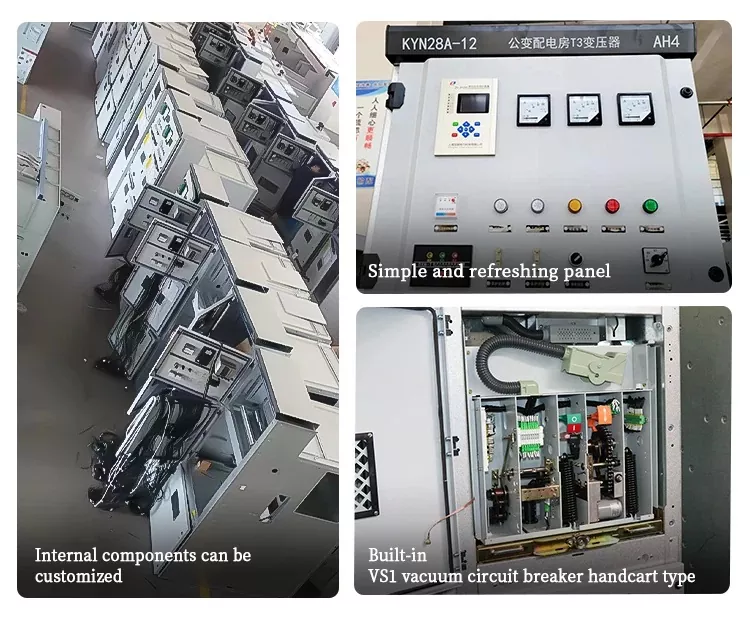

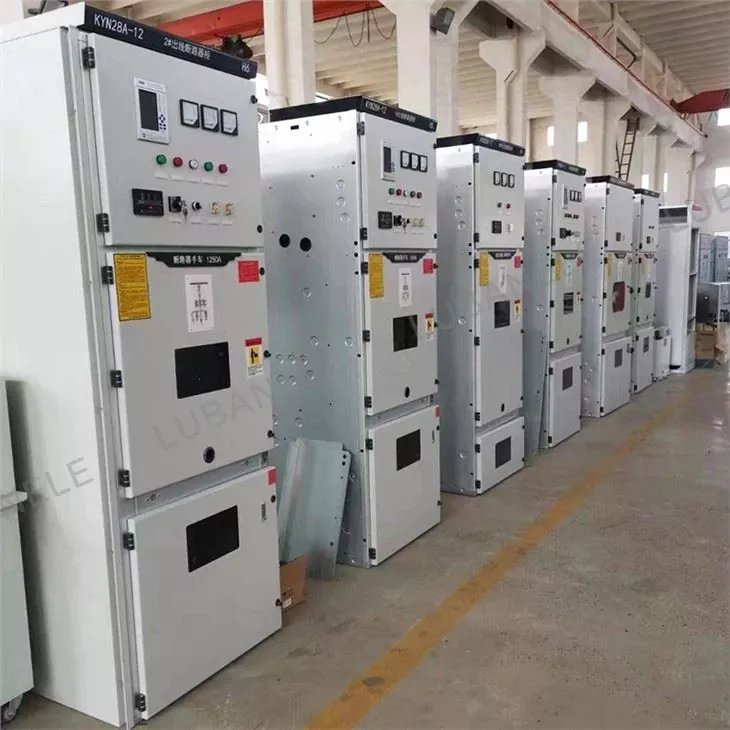

Produit réel

FAQ

Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.

Quel est votre délai de livraison le plus rapide?

Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
