Disjoncteur à vide à pôles intégrés
  • Disjoncteur à vide à pôles intégrésDisjoncteur à vide à pôles intégrés
  • Disjoncteur à vide à pôles intégrésDisjoncteur à vide à pôles intégrés
  • Disjoncteur à vide à pôles intégrésDisjoncteur à vide à pôles intégrés
  • Disjoncteur à vide à pôles intégrésDisjoncteur à vide à pôles intégrés
  • Disjoncteur à vide à pôles intégrésDisjoncteur à vide à pôles intégrés

Disjoncteur à vide à pôles intégrés

Trouvez une vaste sélection de disjoncteurs à vide de type pôles intégrés en provenance de Chine chez Wenzhou Shuyi Import and Export Co., Ltd. Fournissez un service après-vente professionnel et le bon prix, dans l'attente de la coopération. Nous sommes impatients de devenir votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

Disjoncteur à vide à pôles intégrés temporisés

Trouvez une vaste sélection de disjoncteurs à vide de type à pôles intégrés en provenance de Chine chez Wenzhou Shuyi Import and Export Co., Ltd. vide poussé ; Il présente les avantages d'une petite taille, d'un poids léger, d'une utilisation fréquente, d'une extinction d'arc sans entretien et est largement utilisé dans les réseaux de distribution. Le disjoncteur à vide est le dispositif de distribution électrique intérieur dans le système CA triphasé 3-10kV, 50Hz. Il peut être utilisé pour la protection et le contrôle des équipements électriques dans les entreprises industrielles et minières, les centrales électriques et les sous-stations. Il est particulièrement adapté aux lieux d'utilisation ne nécessitant pas d'huile, moins d'entretien et un fonctionnement fréquent. Les disjoncteurs peuvent être configurés en armoire intermédiaire, en armoire double couche ou en armoire fixe pour contrôler et protéger les équipements électriques haute tension. Pour la structure du disjoncteur à vide et la définition du modèle, que savez-vous ? Avec Tongyida Xiaobian, jetez un coup d'œil.

Paramètre de disjoncteur à vide de type pôles intégrés temporels (spécification)

Article

Description

Unité

Données

1

Tension nominale

KV

12

2

Max. tension

KV

12

3

Courant nominal

A

630/1250/1600

4

Courant nominal de coupure de court-circuit

KA

20/25/31.5

5

Courant nominal de court-circuit

KA

50/63/80

6

Courant de tenue de crête nominal

KA

50/63/80

7

Courant de tenue nominal 4S

KA

20/25/31.5

8

Niveau d'isolation nominal

Tension de fréquence d'alimentation (lors de la perte d'un circuit)

KV

Draker 42

Tension de tenue aux impulsions (lors de la perte d'un circuit)

Draker 75

9

Séquence de fonctionnement nominale



OC-0.3s-CO-180S-CO

10

Durée de vie mécanique

Fois

10000

11

Temps de coupure du courant de court-circuit nominal

Fois

50

12

Tension de freinage fermée nominale de la machine de fonctionnement

V

110 220

13

Tension nominale de freinage de la machine en fonctionnement

V

110 220

14

Coup de contact

millimètre

11±1

15

Dépasser la plage (la longueur de compression du ressort de contact)

millimètre

3,5±0,5

16

Période différente de coupure triphasée et de coupure fermée

SP

â¤2

17

Le temps de saut de la rupture de contact

SP

â¤2

18

Vitesse de pause moyenne

SP

0,9 ~ 1,2

19

Vitesse de fermeture moyenne

SP

0,5 ~ 0,8

20

Horaire d'ouverture

Tension de fonctionnement max. inférieure

S

â¤0.05

Sous tension de fonctionnement min.

â¤0.08

21

Heure de fermeture

s

0.1

22

Résistance de chaque boucle principale de phase

μΩ

630â¤50 1250â¤45 1600â¤40

23

Les contacts limitent la ersion

millimètre

3

Type de disjoncteur à vide à pôles intégrés temporisés Structure du disjoncteur à vide

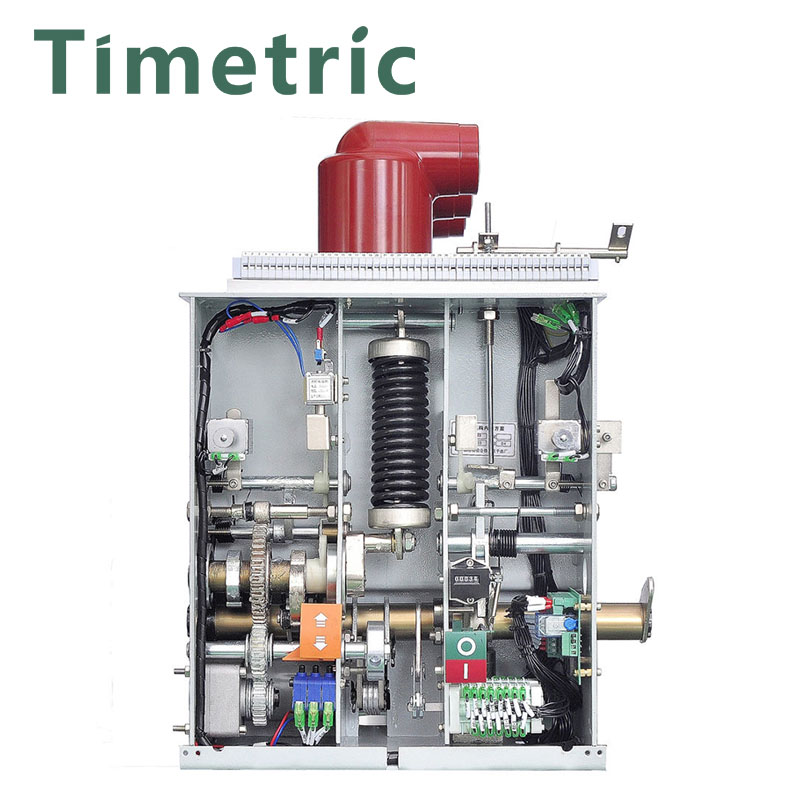

Le disjoncteur à vide à pôles intégrés se compose d'une chambre d'extinction d'arc sous vide, d'un mécanisme de commande, d'un mécanisme de transmission et d'un châssis. L'extinction d'arc sous vide est composée d'un contact statique, d'un contact mobile, d'un couvercle de blindage, d'une coque, d'un soufflet, d'une colonne montante de protection, d'une tige conductrice, d'une plaque de recouvrement d'extrémité, etc., comme indiqué sur la figure. La distance de déconnexion entre les contacts actifs et statiques du disjoncteur à vide 10 kV est généralement de 10 ~ 15 mm

Disjoncteur à vide à pôles intégrés temporisés
