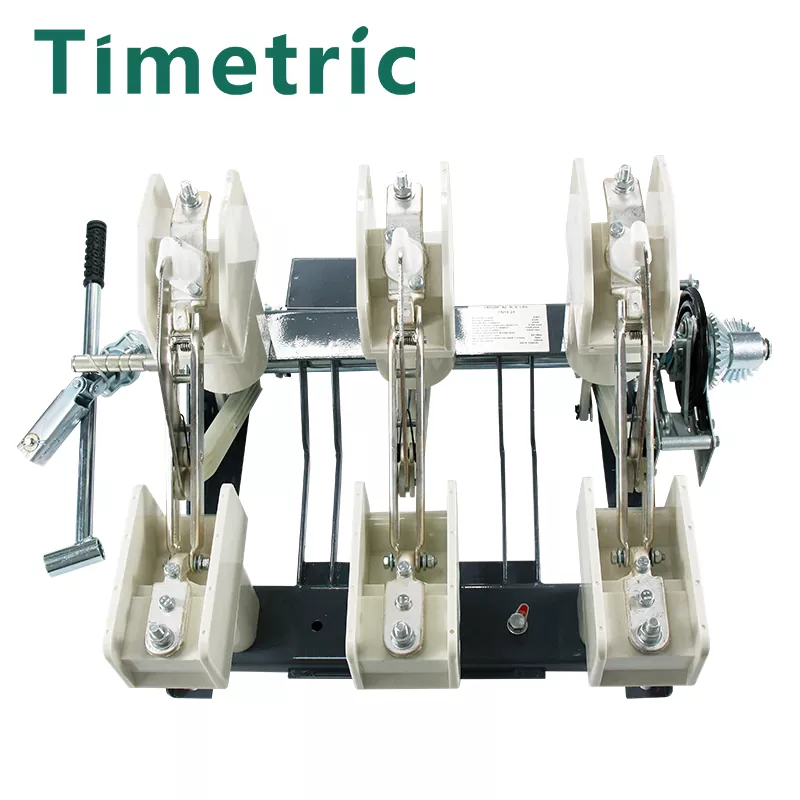

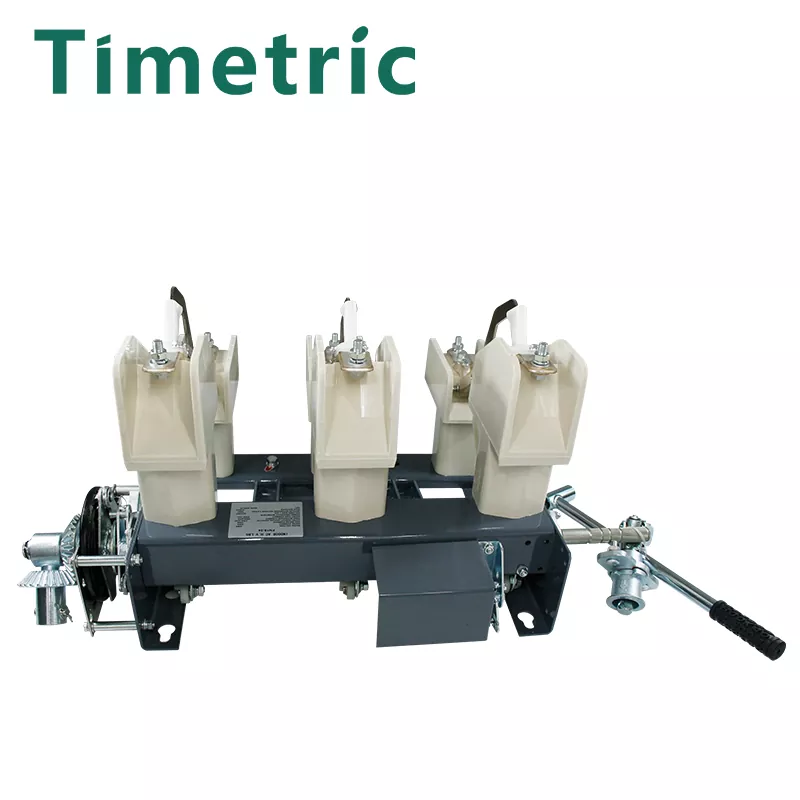

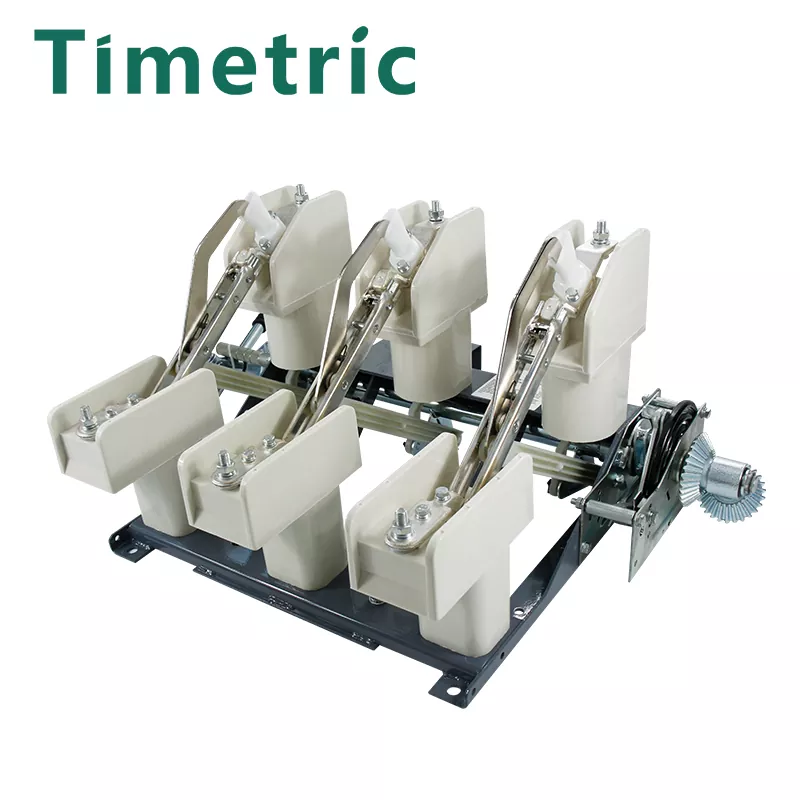

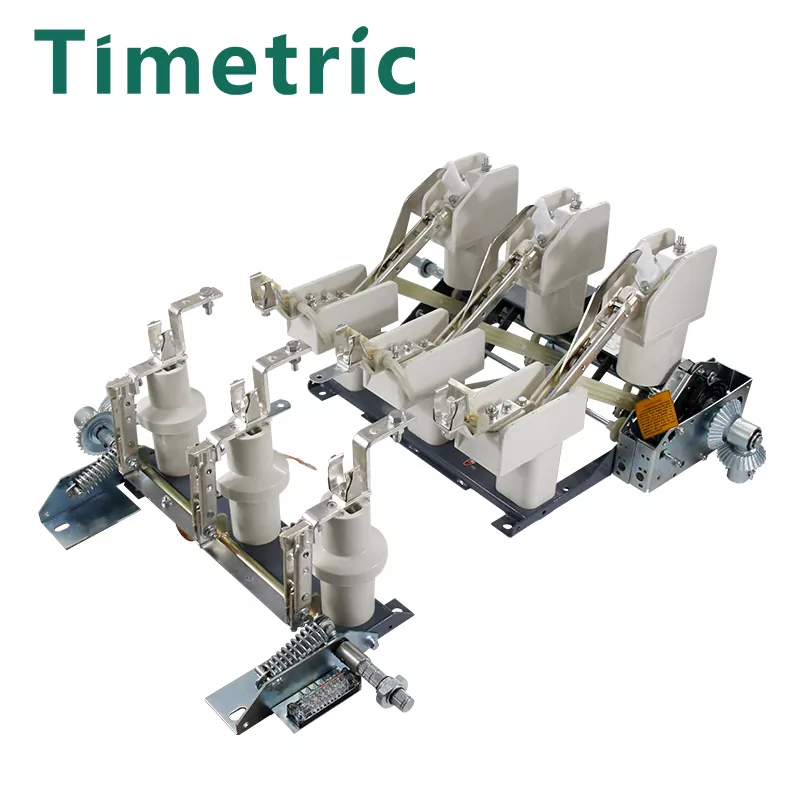

Interrupteur de charge intérieur FN18-24KV

Le commutateur de charge intérieur FN18-24KV fabriqué par TimeTric Electric est un approfondissement triphasé à haute tension avec une tension nominale de 24 kV et une fréquence nominale de 50 Hz. Il est utilisé pour déconnecter et connecter des courants de charge, des courants de circuit fermé pour les appareils électriques, les transformateurs non chargés et les courants de charge des câbles, et pour fermer les courants de court-circuit. Équipé d'un interrupteur de mise à la terre, il peut résister aux courants de court-circuit et est principalement utilisé dans les stations de distribution urbaine et l'équipement d'alimentation industrielle dans les réseaux de rings triphasés ou l'alimentation en terminal, offrant une protection de court-circuit pour les boîtes de commande. Il est équipé de mécanismes de fonctionnement manuels et électriques pour faciliter les exigences de télécommande à trois voies des systèmes d'alimentation.

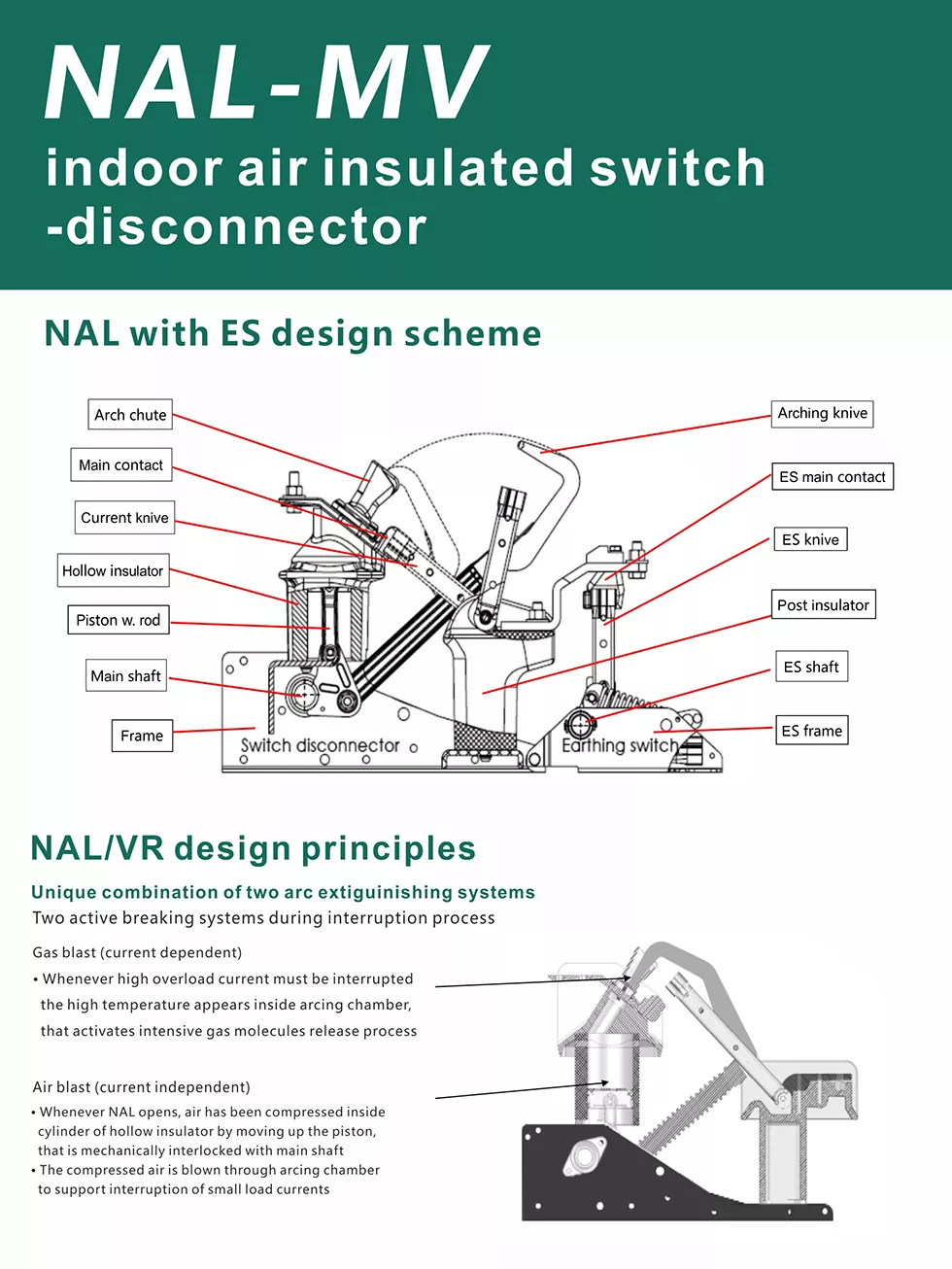

1. Explosion de gaz (liée au courant)

· Chaque fois que une surintensité excessive se produit, des températures élevées sont générées à l'intérieur de la chambre d'arc, provoquant une libération violente de molécules de gaz.

2. Boule d'air (contrôlé indépendamment)

· Chaque fois que le NAL est activé, le mouvement vers le haut du piston comprime l'air dans le cylindre isolant creux. Ce processus de compression est couplé mécaniquement à la broche.

· L'air comprimé est soufflé dans la chambre de décharge, aidant à interrompre les courants à faible charge.

Environnement de travail:

1. Commutateurs de ligne et disjoncteurs en réseaux électriques à tension moyenne

Interrompez les charges, effectuez des opérations segmentées et isolez l'équipement en aval.

2. Applications industrielles et commerciales

3. FN18-24KV Interrupteur de charge intérieure et protection des transformateurs de distribution lorsqu'ils sont utilisés en conjonction avec les fusibles (CEI 62271-105)

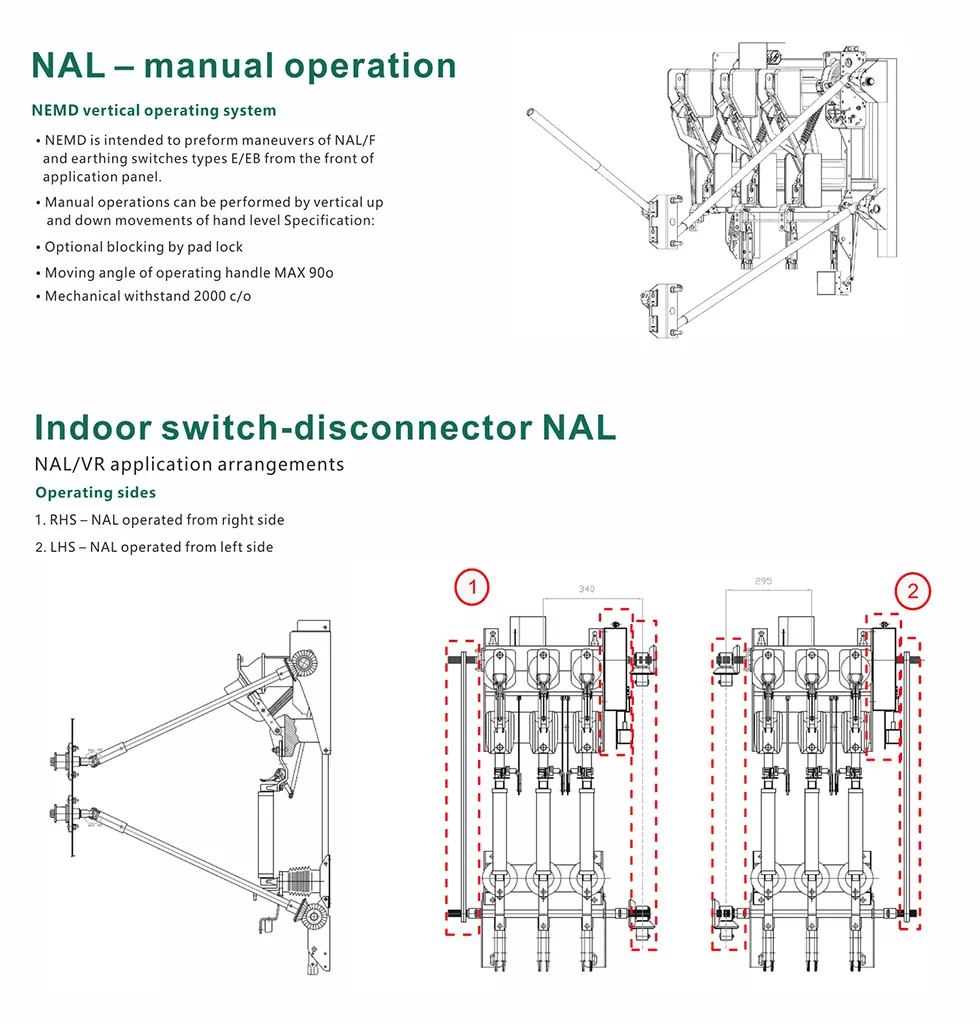

4. Commutateurs NAL avec les fonctionnalités suivantes:

1000 opérations mécaniques sans charge

Jusqu'à 100 opérations électriques à un courant complet

5. Conditions de service - Environnements intérieurs, température de l'air de l'espace entre -40 ° C et 55 ° C

Le NAL / F standard convient aux conditions de fonctionnement normales (catégorie de conception 0)

Le NAL-H / NALF-HIS convient aux environnements d'exploitation sévères (conforme à la catégorie de conception 2 dans la CEI 62271-304: 2008-05)

Avantages de l'interrupteur de charge intérieur FN18-24KV

Avantages clés de l'interrupteur de charge intérieur FN18-24KV:

1. Composants configurables principaux

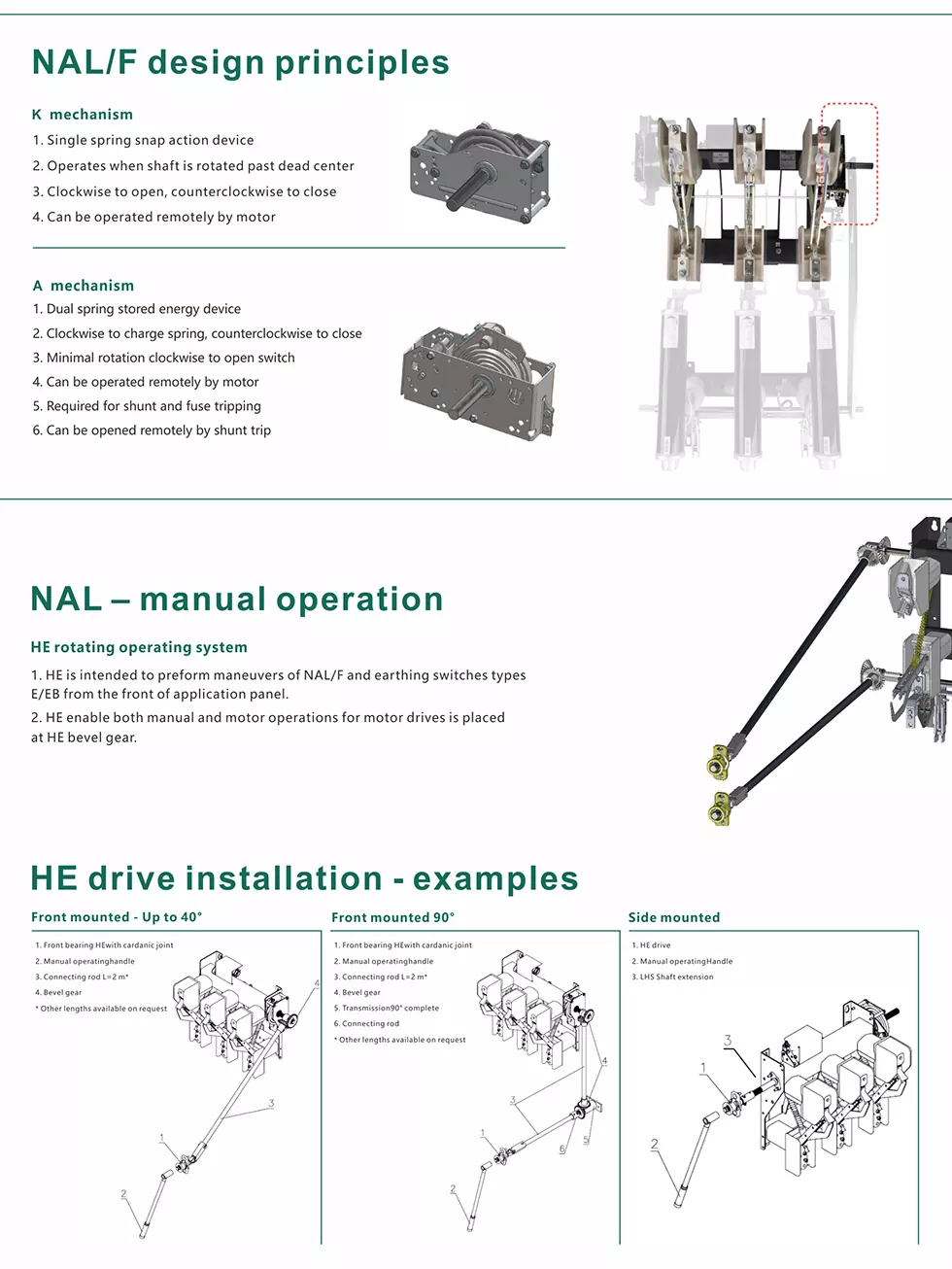

· Mécanisme de ressort unique ou double

· Contacts auxiliaires pour les interrupteurs de marche / arrêt et de mise à la terre

· Motor Drive (monté sur l'arbre et monté avant)

· Blocage et trébuchement des bobines

· Détenteurs de fusibles avec ou sans système de déclenchement de fusibles (montage supérieur / inférieur)

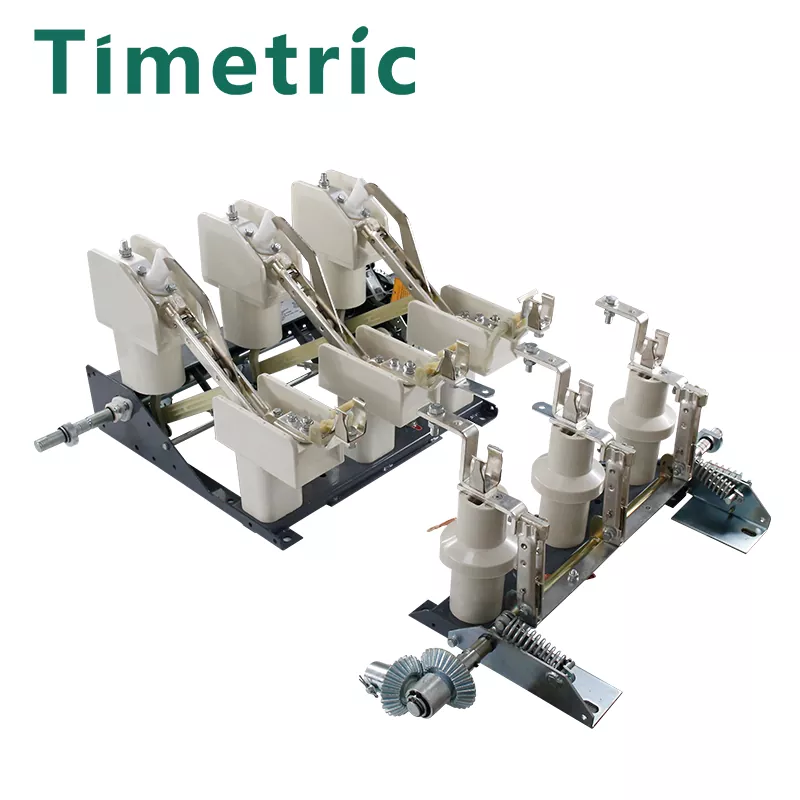

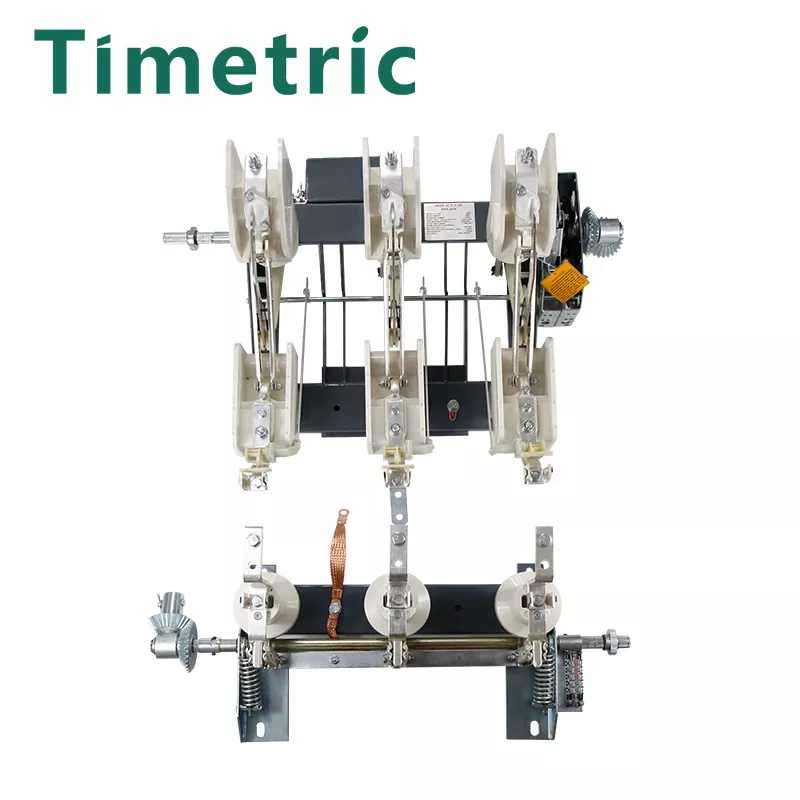

· Interrupteur de mise à la terre (montage supérieur / inférieur)

· Interloclature mécanique

· Indicateur de fusible soufflé

2. Les combinaisons de fusibles de charge intérieure FN18-24KV sont couramment utilisées comme commutateurs de ligne et de transformateur et offrent une alternative rentable aux disjoncteurs.

En raison de leurs excellentes performances de rupture et de leur système de déclenchement de fusibles automatique (CEI 62271-105), les fusibles sont capables d'interrompre une gamme complète de courants de surcharge et de court-circuit.

En raison du temps de réponse extrêmement rapide des fusibles de limitation de courant, ils peuvent réduire considérablement le courant attendu.

FAQ

Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent uniquement fournir: déconnecter le modèle de commutateur, tension, courant, environnement d'utilisation, etc.

Quel est votre délai de livraison le plus rapide?

Habituellement, nous accepterons la demande du client, communiquerons et confirmerons les paramètres spécifiques du déconnecteur. Le temps de production réel est déterminé en fonction de la quantité d'achat.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
