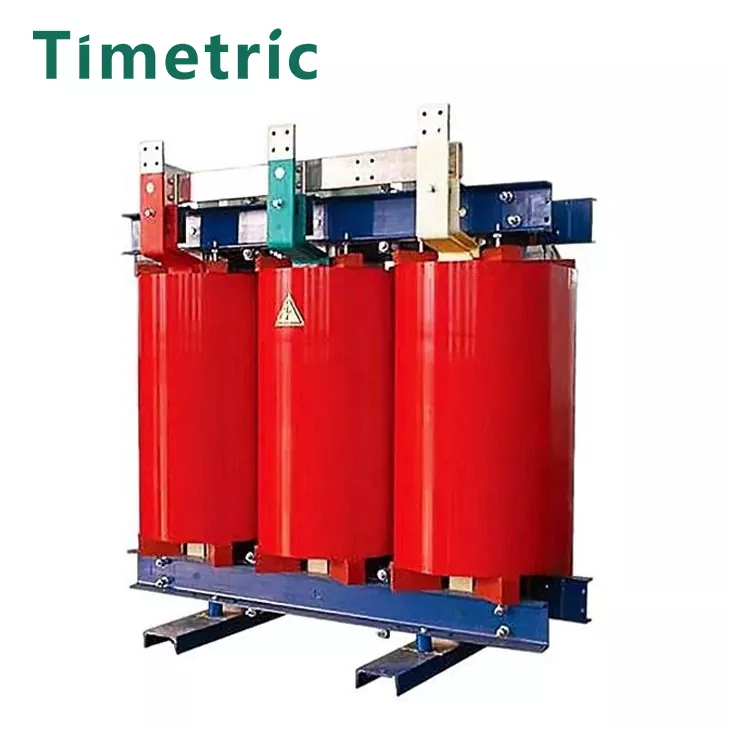

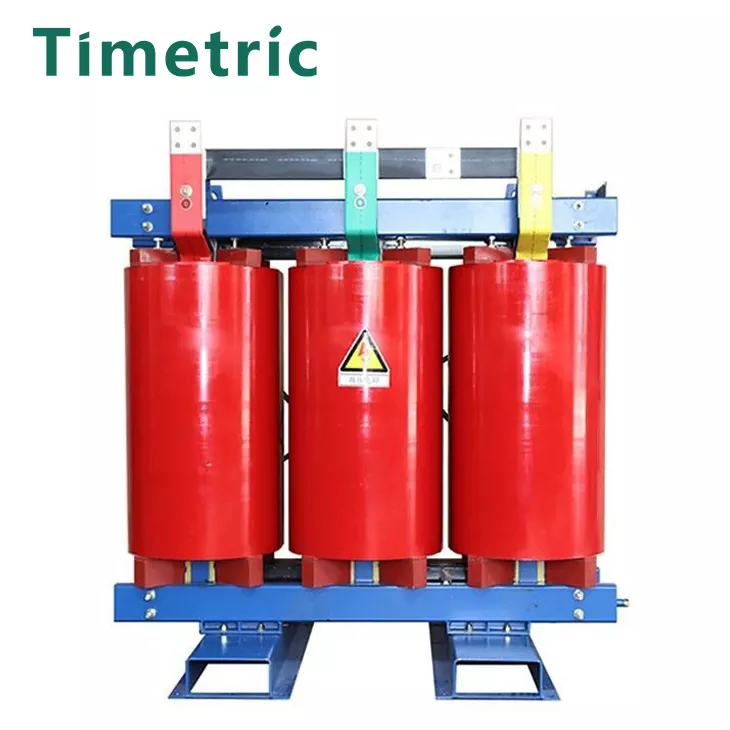

Transformateur de type sèche en alliage amorphe de 10 kV intérieur
  • Transformateur de type sèche en alliage amorphe de 10 kV intérieurTransformateur de type sèche en alliage amorphe de 10 kV intérieur
  • Transformateur de type sèche en alliage amorphe de 10 kV intérieurTransformateur de type sèche en alliage amorphe de 10 kV intérieur
  • Transformateur de type sèche en alliage amorphe de 10 kV intérieurTransformateur de type sèche en alliage amorphe de 10 kV intérieur

Transformateur de type sèche en alliage amorphe de 10 kV intérieur

Le transformateur de type sèche en alliage amorphe de 10 kV intérieur produit par Timétric Electric se transforme en transformateurs spéciaux et en champs polyvalents tels que les transformateurs de la centrale électrique, les transformateurs d'excitation, les centrales nucléaires de traction de métro, les plateformes de transformateurs de transformateurs, les navires et les plates-formes d'huile sont engagées.

envoyer une demande

Description du produit

Le transformateur de type sèche en alliage amorphe de 10 kV intérieur produit par Timetric Electric est largement utilisé dans l'éclairage local, les immeubles de grande hauteur, les aéroports, les quais, les machines et l'équipement CNC et d'autres endroits. En termes simples, les transformateurs de type sec se réfèrent aux transformateurs dont les noyaux et les enroulements ne sont pas immergés dans l'huile isolante.

Les méthodes de refroidissement sont divisées en refroidissement à l'air naturel (AN) et refroidissement à l'air forcé (AF). Lorsque le transformateur est naturellement refroidi, il peut fonctionner en continu pendant longtemps à la capacité nominale. Lors du refroidissement à l'air forcé, la capacité de sortie du transformateur peut être augmentée de 50%. Il convient à une opération de surcharge intermittente ou à une opération de surcharge d'urgence; Étant donné que la perte de charge et l'augmentation de la tension d'impédance pendant la surcharge sont importantes, elle est dans un état de fonctionnement non économique, donc il ne devrait pas être en fonctionnement à long terme de surcharge continue.

Performance structurelle:

⑴ Isolation solide enroulement encapsulé

⑵ Enroulement non encapsulé

Enroulement: Parmi les deux enroulements, celui avec une tension plus élevée est l'enroulement haute tension, et celui avec une tension inférieure est l'enroulement basse tension.

À partir de la position relative des enroulements haute et basse tension, la haute tension peut être divisée en type concentrique et type de chevauchement.

L'enroulement concentrique est simple et facile à fabriquer, et cette structure est adoptée.

Le type de chevauchement est principalement utilisé pour les transformateurs spéciaux.

Bobine

⑴ Enroulement;

⑵ résine époxy plus remplissage de sable de quartz et versant;

⑶ Version de résine époxy renforcée en fibre de verre (c'est-à-dire structure d'isolation mince);

⑷ Enroulement de résine époxy imprégné de fibres en verre multi-brins (généralement 3 est utilisé, car il peut effectivement empêcher la résine coulée de se fissurer et améliorer la fiabilité de l'équipement).

Enroulement haute tension

Adopte généralement une structure segmentée cylindrique ou multicouche multicouches.

Description du modèle

Principaux paramètres techniques

SCB10 Série 10KV Tension non excitation Réglementation du transformateur de puissance de type sec


Capacité nominale

(KVA)



Combinaison de tension

Étiquette de groupe

Perte sans charge (W)

Perte de charge (W)

Courant à vide (%)

Impédance court-circuit (%)

élevé (kv)

bas (kv)

30

6

6.3

10

10.5

11

0.4

Dyn11 ou Yyn0

190

710

2

4

50

270

1000

2

80

370

1380

1.5

100

400

1570

1.5

125

470

1850

1.3

160

540

2130

1.3

200

620

2530

1.1

250

720

2760

1.1

315

880

3470

1

400

980

3990

1

500

1160

4880

1

630

1340

5880

0.85

6

800

1520

6960

0.85

1000

1770

8130

0.85

1250

2090

9690

0.85

1600

2450

11730

0.85

2000

3050

14450

0.7

2500

3600

17170

0.7

Environnement de travail:

Transformateur de type sèche en alliage amorphe de 10 kV intérieur

1,0 - 40 (℃), humidité relative <70%;

2. Altitude: pas plus de 2500 mètres;

3. Évitez l'exposition à la pluie, à l'humidité, à la température élevée, à la chaleur élevée ou à la lumière directe du soleil. Les évents de dissipation de chaleur doivent être à au moins 40 cm des objets environnants;

4. Évitez de travailler dans des endroits avec des liquides corrosifs, ou des gaz, de la poussière, des fibres conductrices ou des copeaux métalliques;

5. Évitez de travailler dans des endroits avec des vibrations ou des interférences électromagnétiques;

6. Évitez le stockage et le transport inversés à long terme et évitez un fort impact.

Caractéristiques et avantages des transformateurs

Caractéristiques et avantages du transformateur de type sec en alliage amorphe de 10 kV produit: produit:



Étant donné que les transformateurs de type sec présentent les avantages d'une forte résistance à court-circuit, d'une charge de travail à faible entretien, d'une efficacité opérationnelle élevée, d'une petite taille et d'un faible bruit, ils sont souvent utilisés dans des endroits à haute performance tels que la prévention des incendies et la prévention de l'explosion.

1. Sécurité, ignifuge, sans pollution et peut être directement opérée au centre de charge;

2. Adoption de technologies de pointe intérieure, résistance mécanique élevée, forte résistance à court-circuit, petite décharge partielle, bonne stabilité thermique, haute fiabilité et durée de vie à service longue;

3. Perte faible, faible bruit, effet évident d'économie d'énergie et sans maintenance;

4. Bonne performance de dissipation de chaleur, forte capacité de surcharge et peut augmenter le fonctionnement de la capacité lors du refroidissement à l'air forcé;

5. Bonnes performances à l'épreuve de l'humidité, adaptées au fonctionnement en humidité élevée et autres environnements difficiles;

6. Les transformateurs de type sec peuvent être équipés d'un système complet de détection de température et de protection. Le système de contrôle de la température intelligent du signal peut détecter et afficher automatiquement la température de fonctionnement de chaque enroulement triphasé, démarrer et arrêter automatiquement le ventilateur, et avoir des paramètres d'alarme, de déclenchement et d'autres paramètres de fonction;

7. Petite taille, léger, petite empreinte et coût d'installation faible.

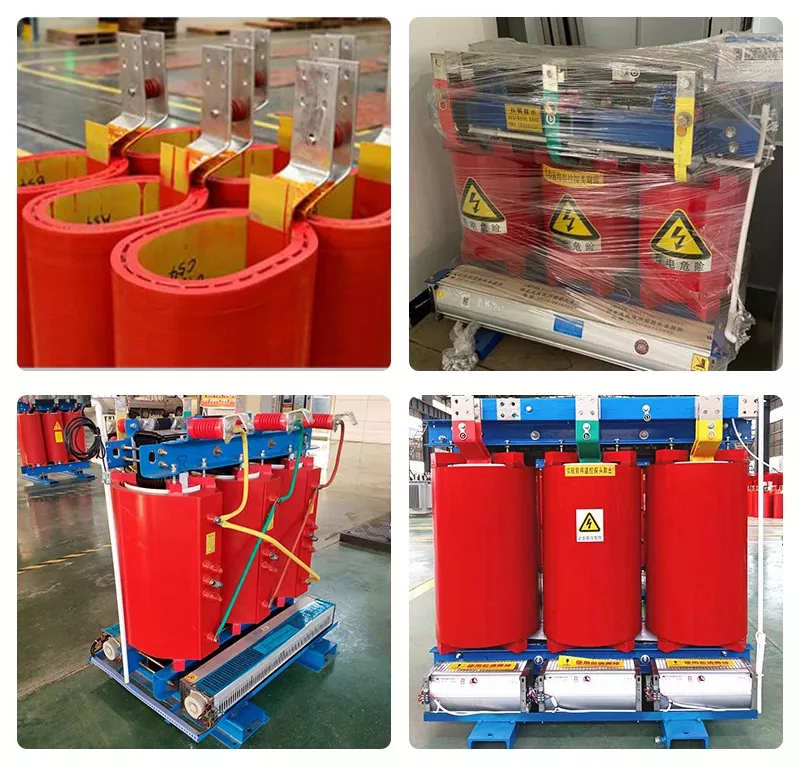

Produit réel

FAQ

Votre entreprise peut-elle fournir un transformateur à sec en alliage amorphe de 10 kV produit produit?

Bien sûr, veuillez fournir autant que possible toutes les exigences du transformateur immergé d'huile, telles que: tension, capacité, rapport de tension, fréquence, plage d'application de produit, méthode de refroidissement, etc.


Quel est votre délai de livraison le plus rapide?

Dans des circonstances normales, nous acceptons les demandes des clients, communiquons et confirmons les paramètres spécifiques du transformateur immergé d'huile, et le temps de production réel est déterminé en fonction de la quantité d'achat.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
