JN15-12KV Interrupteur d'espacement de phase de 150 mm en intérieur

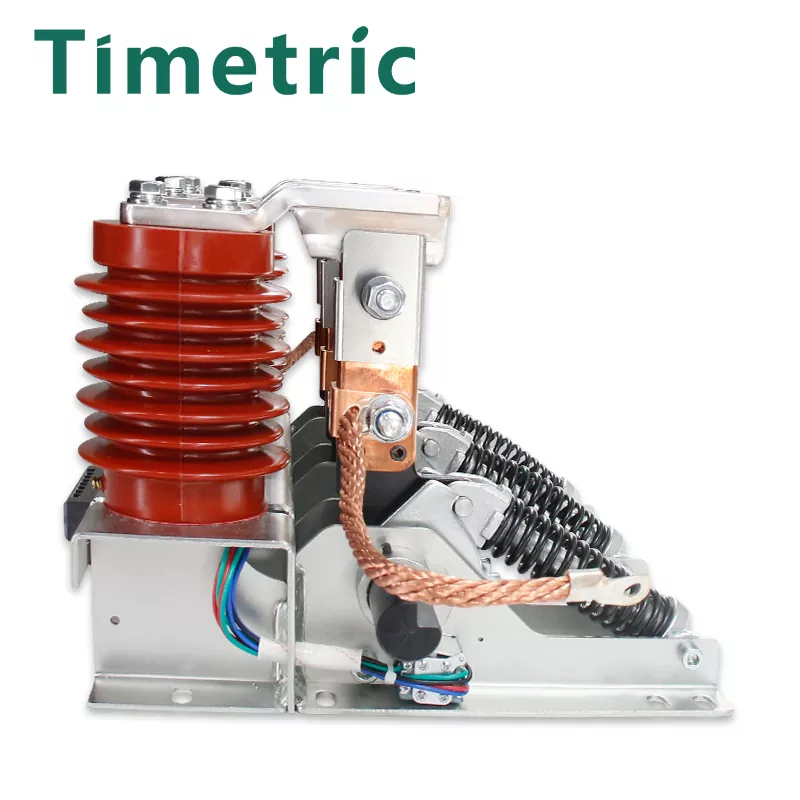

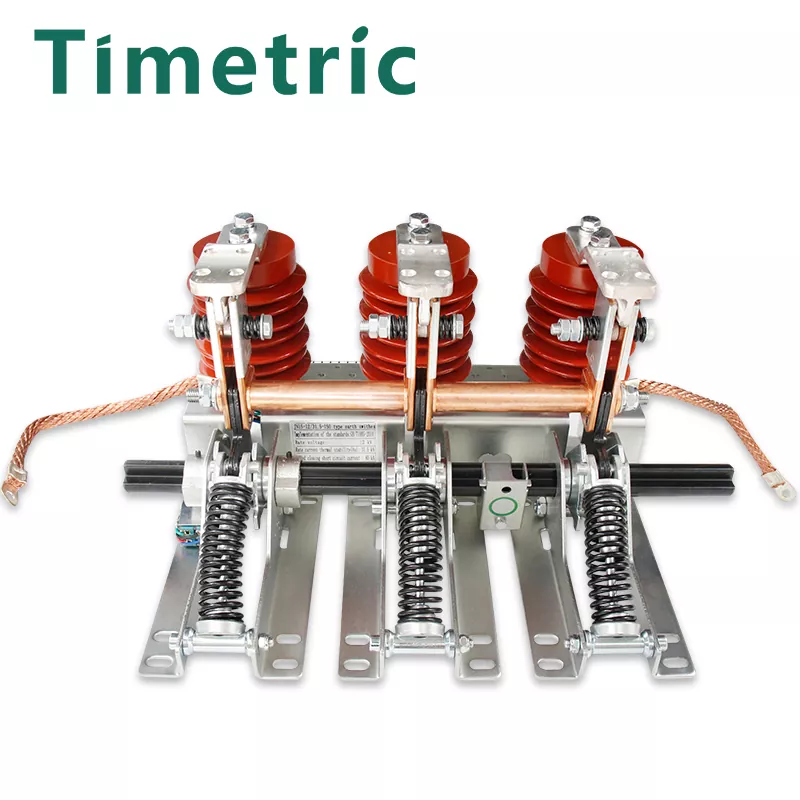

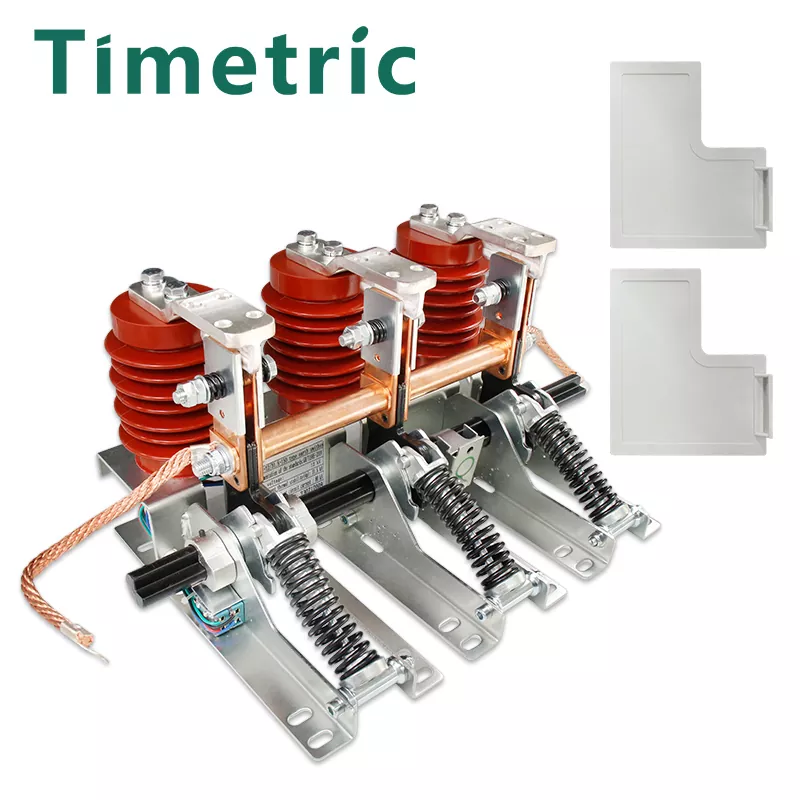

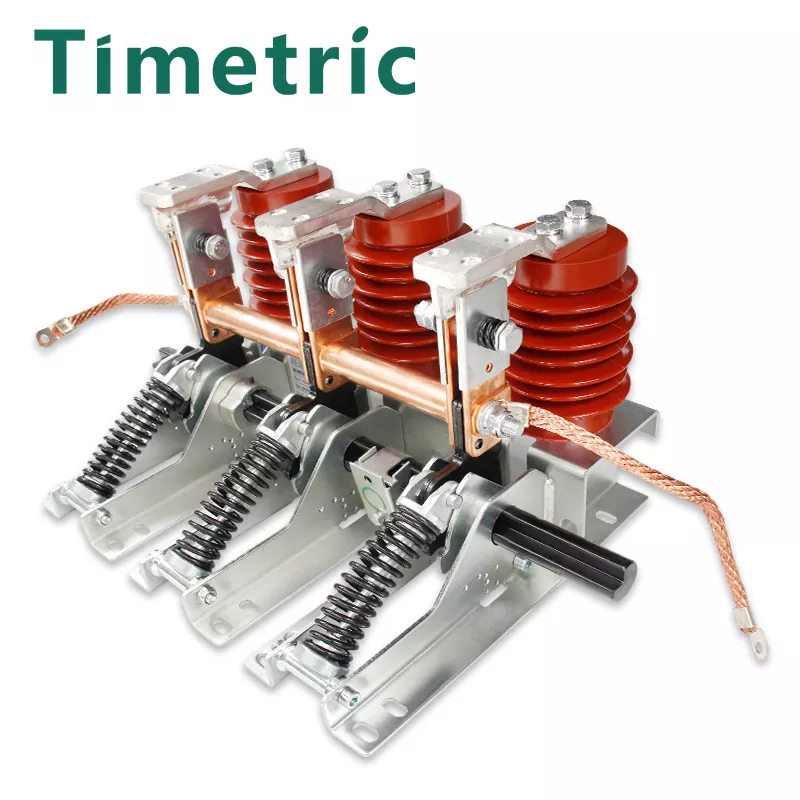

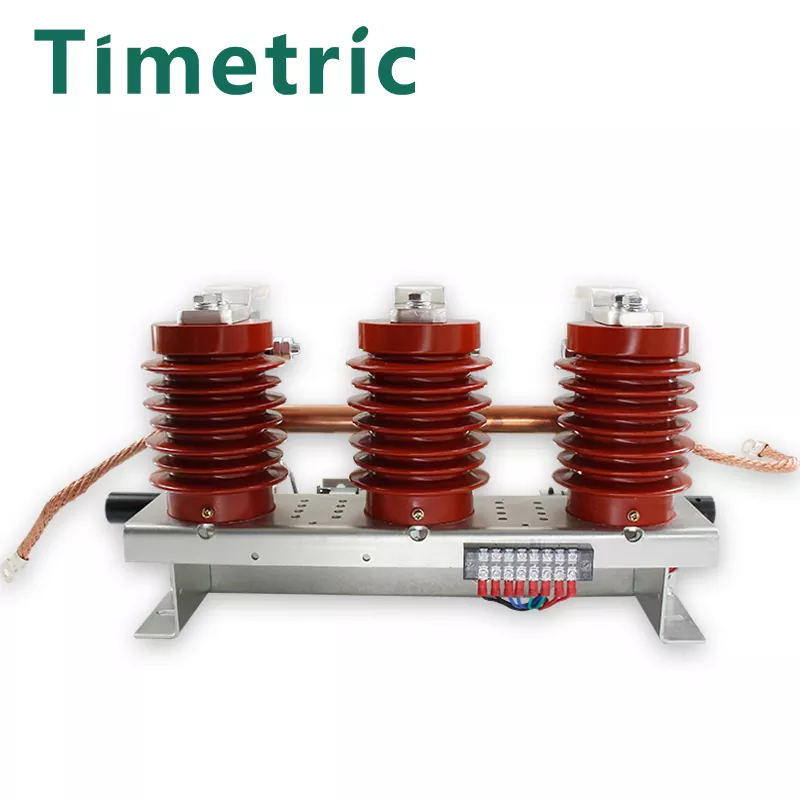

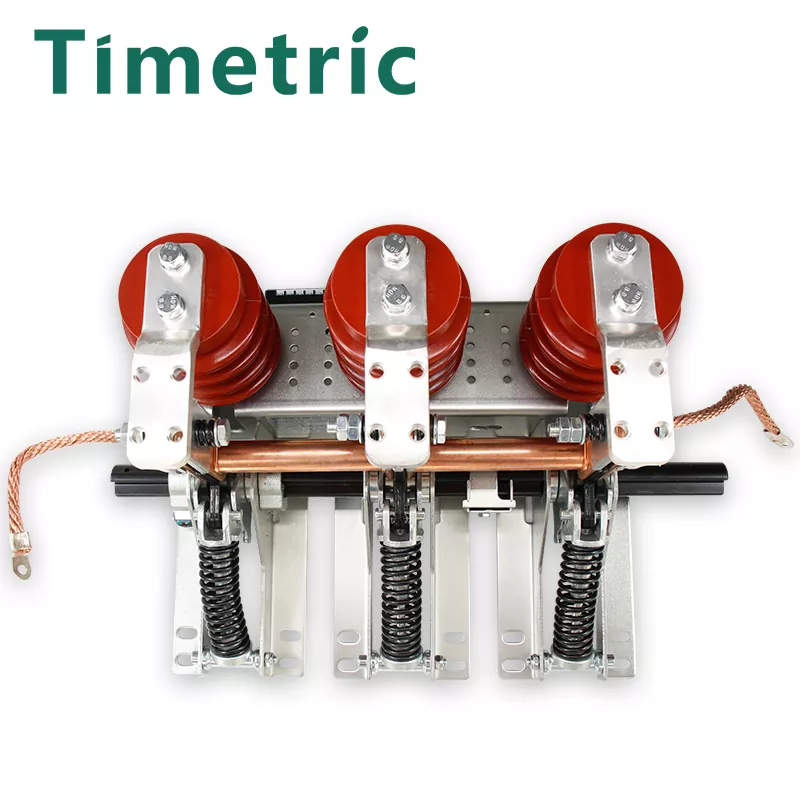

L'interrupteur d'espacement de phase de 150 mm JN15-12KV de 150 mm de 150 mm produit par Timetric Electric se compose d'un support, d'un assemblage de couteaux de mise à la terre, d'un contact statique et d'un capteur. Le support est soudé à partir de plaques en acier mince. Son principe de fonctionnement est que le mécanisme de fonctionnement entraîne la rotation de l'arbre principal, en utilisant l'énergie stockée dans le ressort de compression pour obtenir des opérations d'ouverture et de clôture rapides. Lors de la fermeture, le couteau de mise à la terre et le contact statique sont contactés de manière fiable via le ressort. Le produit dispose d'une structure compacte, d'un fonctionnement léger et flexible, d'une installation facile et d'une forte stabilité thermique dynamique. Sa vitesse d'ouverture et de clôture n'est pas affectée par la vitesse de fonctionnement manuelle. Lorsque le mécanisme de fonctionnement ferme l'interrupteur de mise à la terre, le couple agissant comme l'arbre principal surmonte le couple de résistance, entraînant le bras de manivelle pour tourner dans le sens de fermeture. Cela fait passer le levier de fonctionnement sur le couteau de mise à la terre pour passer le point mort du ressort de compression, libérer de l'énergie et fermer rapidement l'interrupteur de mise à la terre. Le couteau de mise à la terre de l'assemblage de couteau de mise à la terre est fermement et de manière fiable contactée avec la bride du contact statique via le ressort de compression. Au cours de l'opération d'ouverture, le couple appliqué fait que l'arbre principal surmonte le couple principal et la force de ressort, ce qui a poussé le bras de manivelle à tourner dans la direction d'ouverture. Cela fait passer le ressort de compression des couteaux de mise à la terre à travers le point mort, terminant le processus de stockage d'énergie et préparant la fermeture suivante. L'interrupteur de mise à la terre et la vitesse de clôture sont indépendants de la vitesse de fonctionnement de l'opérateur.

Principaux paramètres techniques

Remarques de commande: Indiquez la spécification du produit, la distance centrale entre les pôles, si le périphérique d'affichage électrique (tapez ot me moi l'affichage) nécessaire ou non, veuillez noter la longueur de liaison souple lors de la commande (L = 250 mm) .Veuillez nous consulter si vous avez une demande spéciale.

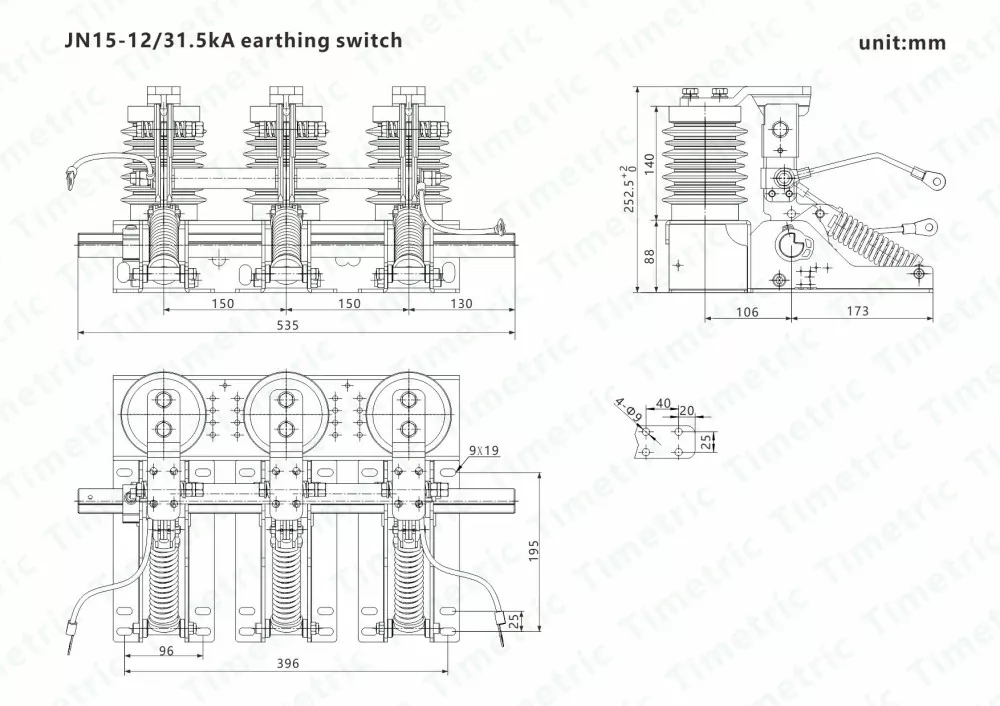

Diagramme de circuit

Environnement de travail:

JN15-12KV Interrupteur d'espacement de phase de 150 mm JNV: Adéabilité et exigences de l'environnement

un. L'altitude ne dépasse pas 1000 mètres.

né La température ambiante ne dépassant pas + 40 ° C et ne tombant pas en dessous de -10 ° C.

c. Une humidité relative moyenne quotidienne ne dépassant pas 95%, la moyenne mensuelle ne dépassant pas 90%.

d. L'intensité du tremblement de terre ne dépassant pas 8.

2. Pas adapté aux emplacements suivants:

un. Emplacement d'installation exposé aux gaz, vapeurs, précipitations chimiques, fumée, poussière, saleté ou substances explosives et corrosives qui pourraient sérieusement affecter l'isolation et la conductivité de l'interrupteur de mise à la terre.

né Emplacement d'installation soumis à des vibrations fréquentes et sévères.

Avantages de l'interrupteur d'espacement de phase JN15-12KV

Avantages clés de JN15-12KV Interrupteur de mise à l'espacement des phases de 150 mm: ：

Le produit adopte une conception modulaire, comprenant des composants centraux tels que le châssis, le connecteur flexible, l'isolateur postal, le contact statique et la lame de contact mobile. La fermeture rapide et l'ouverture sont obtenues grâce à un panneau d'exploitation et à des ressorts de stockage d'énergie. Compact et léger, il offre une excellente stabilité thermique dynamique et est facile à installer et à commander. Des dispositifs d'affichage en direct en option et des commutateurs auxiliaires sont disponibles pour s'adapter à différentes conditions de fonctionnement.

FAQ

Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent uniquement fournir: déconnecter le modèle de commutateur, tension, courant, environnement d'utilisation, etc.

Quel est votre délai de livraison le plus rapide?

Habituellement, nous accepterons la demande du client, communiquerons et confirmerons les paramètres spécifiques du déconnecteur. Le temps de production réel est déterminé en fonction de la quantité d'achat.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
