Distribution de puissance basse tension Armoire de compensation réactive Série GGJ intérieure

Distribution de puissance à basse tension Cabinet de compensation réactive Série GGJ intérieure, l'anglais GGJ est une programmation modèle, code modèle donné dans l'ordre, GGJ est un armoire de compensation des condensateurs. La compensation automatique de la puissance réactive de type GGJ convient généralement aux entreprises industrielles et minières et à la CA résidentielle AC 50Hz, système de distribution de capacité de transformateur à trois phases 380 V, 100KVA-1000KVA, en tant que compensation de puissance réactive. Le GGJ doit être utilisé conjointement avec le panneau de distribution de basse tension GGD.

Low voltage power distribution reactive compensation cabinet indoor GGJ series can automatically control the grouped capacitors to be put into or cut out of the grid in 4-12 groups (steps) within 10-120S according to the demand of the grid for reactive power compensation, thereby realizing automatic reactive power compensation, stabilizing the voltage quality of the power supply network, reducing the loss of the transmission and distribution system and transformer, and Atteindre l'objectif de l'économie d'énergie et de l'amélioration de la qualité de l'alimentation électrique du réseau.

Cabinet de compensation réactive de distribution de puissance à basse tension Cabinet de compensation réactive basse tension dans la production industrielle et agricole, il existe un grand nombre de dispositifs réactifs, ce qui réduira la tension du système électrique, augmente la perte de puissance et affectera ainsi la qualité de la puissance. Par conséquent, le dispositif de compensation réactive correspondant a vu le jour. L'armoire de compensation réactive à basse tension GGJ est spécialement produite pour une compensation réactive basse tension.

Description du modèle

Principaux paramètres techniques

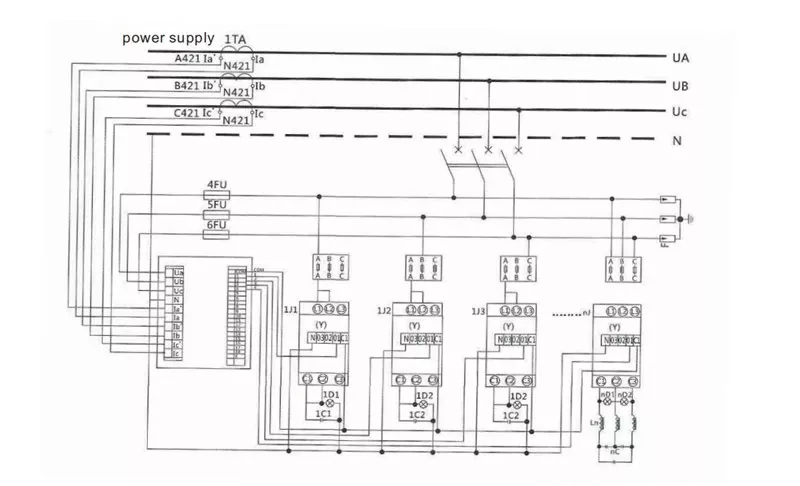

Structure et dimensions de montage

Environnement de travail:

Distribution de puissance basse tension Armoire de compensation réactive

Température ambiante: -40 ℃ ~ + 50 ℃;

Humidité relative: pas plus de 95%;

Altitude: pas plus de 2000m;

Tension de fonctionnement maximale: pas plus de 110% de la tension nominale (sauf pour le processus de transition);

Courant de fonctionnement maximal: pas plus de 1,3 fois le courant nominal (sauf pour le processus de transition);

Avantages et caractéristiques de l'appareillage de commutation

1. Distribution de puissance à basse tension Armoire de compensation réactive Série GGJ intérieure AC Distribution de puissance basse tension, Appareillage complet adopte la forme d'une armoire universelle. Le cadre de l'armoire est en acier à froid de 8 mf et partiellement soudé. Les pièces d'image et les pièces de support spéciales sont toutes produites et fournies par notre entreprise pour assurer la précision, la qualité et le délai de livraison du Cabinet. Les parties de l'armoire universelle sont conçues selon le principe modulaire, et il y a 20 trous d'installation de modules avec un coefficient universel élevé. L'usine peut réaliser la pré-production. Il raccourcit non seulement le cycle de production et de fabrication, mais aussi améliore l'efficacité du travail.

2. Distribution de puissance basse tension Cabinet réactif Cabinet intérieur La série GGJ considère entièrement le problème de dissipation thermique pendant le fonctionnement de l'armoire. Il existe différents nombres de créneaux de dissipation de chaleur aux extrémités supérieures et inférieures de l'armoire. Lorsque les composants électriques de l'armoire sont chauffés, la chaleur augmente et est déchargée à travers les fentes supérieures, tandis que l'air froid est en continu dans l'armoire des fentes inférieures, de sorte que l'armoire scellée forme un conduit de ventilation naturelle du bas en haut pour atteindre le but de la dissipation thermique.

3. Conformément aux exigences de la conception moderne des produits industriels, la série de produits de distribution de puissance basse tension en indemnité de compensation réactive GGJ Series adopte la méthode du rapport doré pour concevoir la forme de l'armoire et la taille de la division de chaque partie, ce qui rend la cabinet entière belle et généreuse.

4. La porte de l'armoire est connectée au cadre avec une charnière d'arbre tournante, qui est facile à installer et à démonter. Une bande de plastique en caoutchouc en forme de montagne est intégrée dans le bord pliant de la porte. Lors de la fermeture de la porte, la bande entre la porte et le cadre a une certaine course de compression, ce qui peut empêcher la porte d'entrer directement avec le corps de l'armoire et d'améliorer le niveau de protection de la porte.

5. La porte de l'instrument équipée de composants électriques est connectée au cadre avec plusieurs brins de fil de cuivre doux. Les pièces de montage de l'armoire sont connectées au cadre avec des rondelles à molette, et l'ensemble de l'armoire constitue un système complet de protection de mise à la terre.

6. La surface de l'armoire est traitée avec une poudre de pulvérisation électrostatique haute tension. Il a une forte adhérence et une bonne texture. L'ensemble de l'armoire est mat, ce qui évite les effets d'éblouissement et crée un environnement visuel meilleur et plus confortable pour le personnel en service.

7. Le couvercle supérieur de l'armoire peut être retiré lorsque cela est nécessaire pour faciliter l'assemblage et le réglage du bar principal sur place. Les quatre coins du dessus de l'armoire sont équipés de bagues de levage pour le levage et l'expédition.

8. Le niveau de protection de l'armoire est IP30, et les utilisateurs peuvent également choisir entre IP20 ~ IP40 en fonction des exigences de l'environnement d'utilisation.

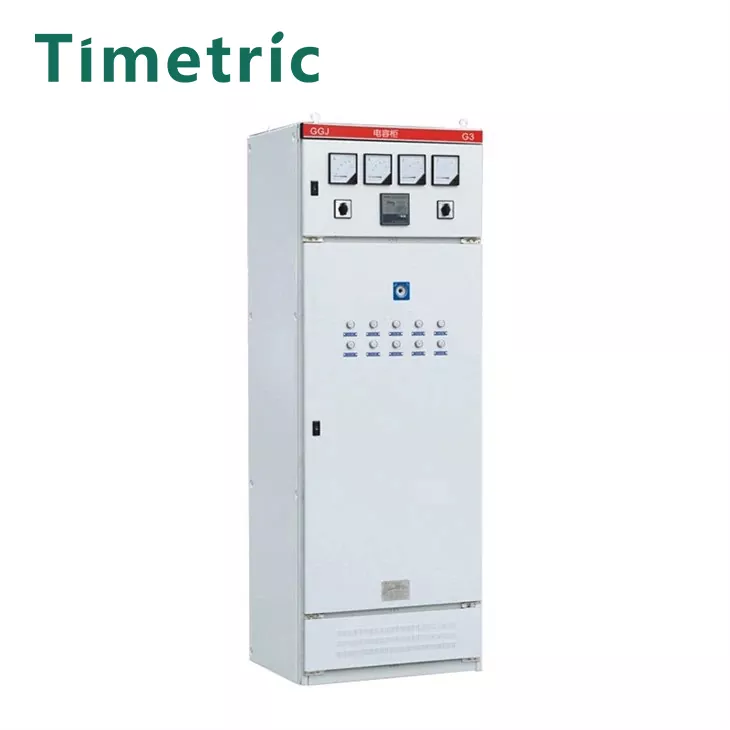

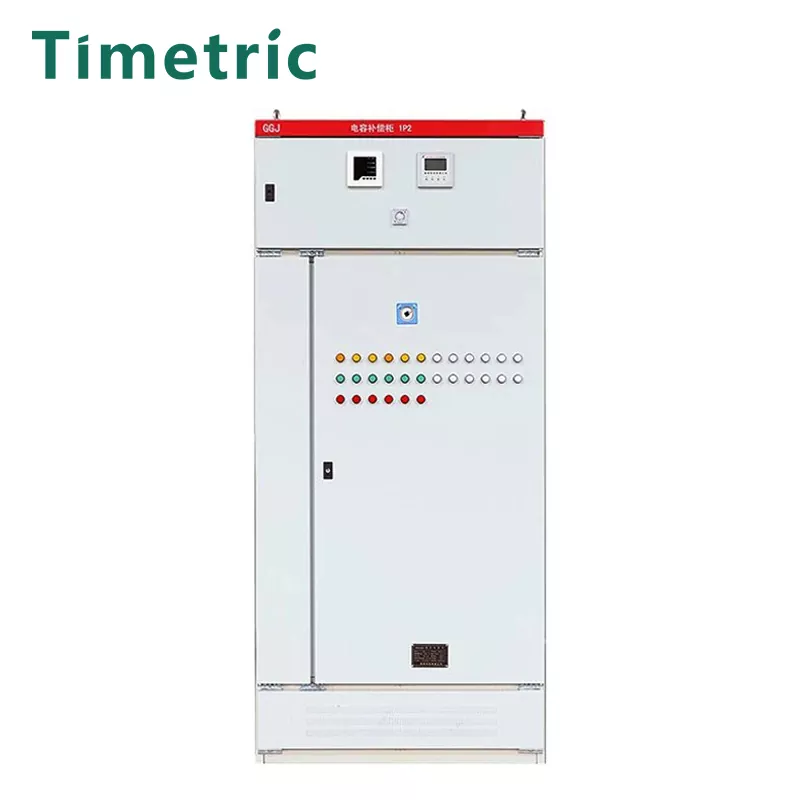

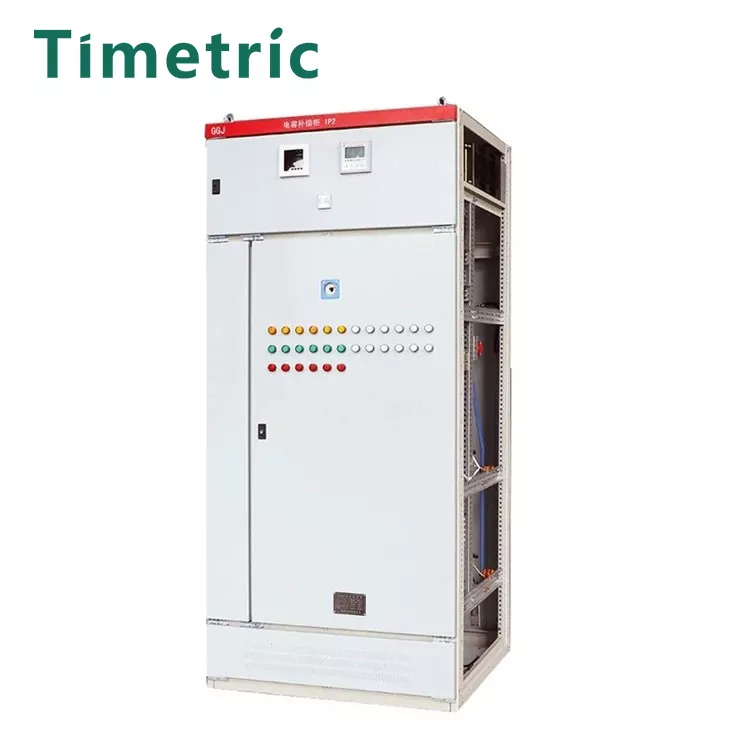

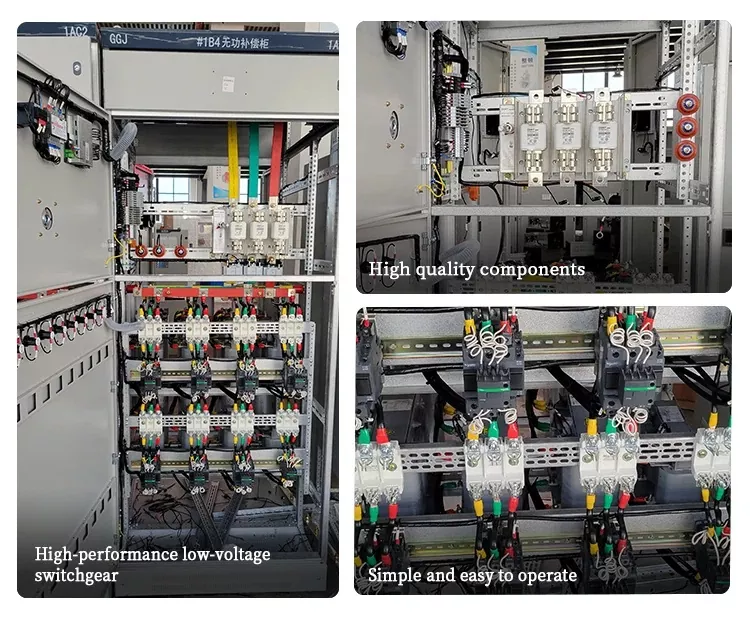

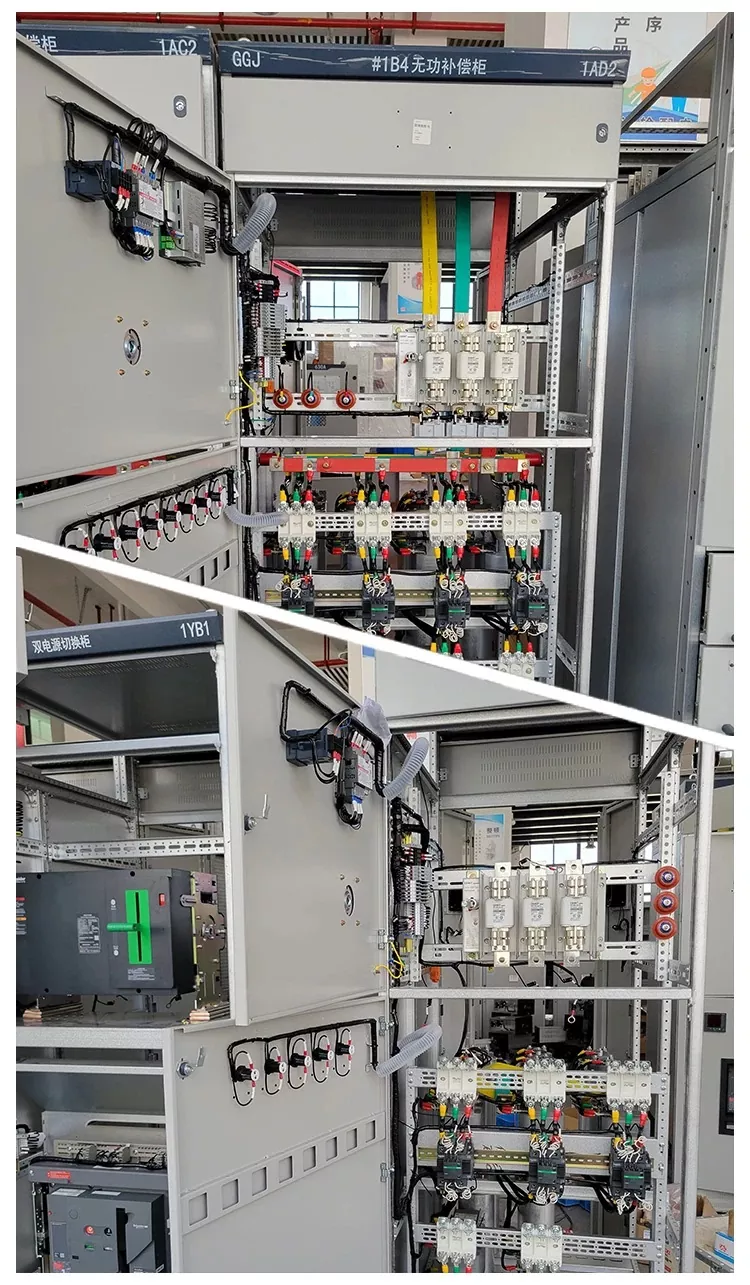

Produit réel

FAQ

A1: Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Q1: Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.

A2: Awhat est votre délai de livraison le plus rapide?

Q2: Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.

A3: Comment est votre service après-vente?

Q3: Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
