Article: LW16-40.5 Disjoncteur SF6Gas SF6: offre d'excellentes performances d'extinction d'arc.Structure compacte et simple pour une installation facile et une économie d'espace.Fonctionnement fluide: bonnes performances d'ouverture avec un fonctionnement équilibré.Conception scellée: faible bruit opérationnel.Low-Maintenance: réduction de la charge de travail d'inspection et d'entretien.

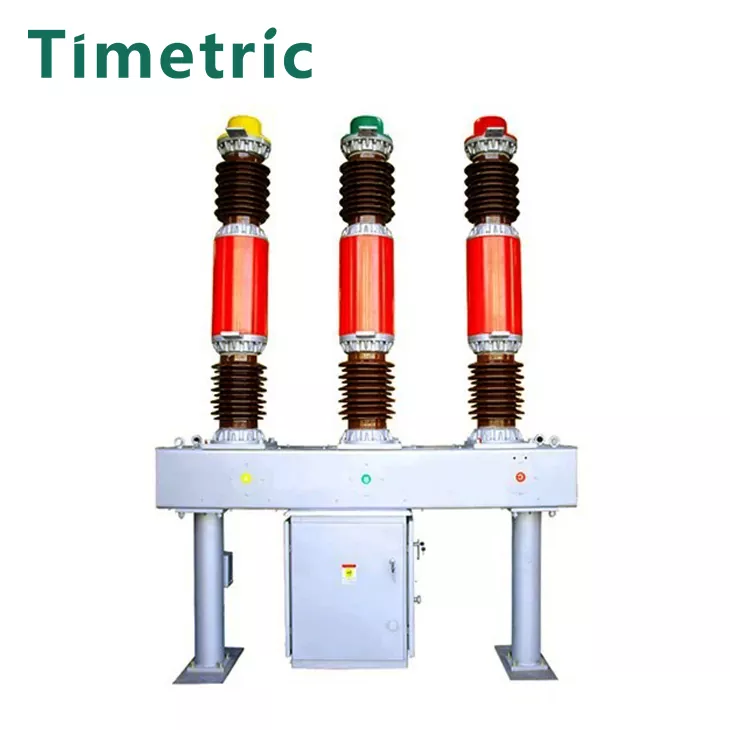

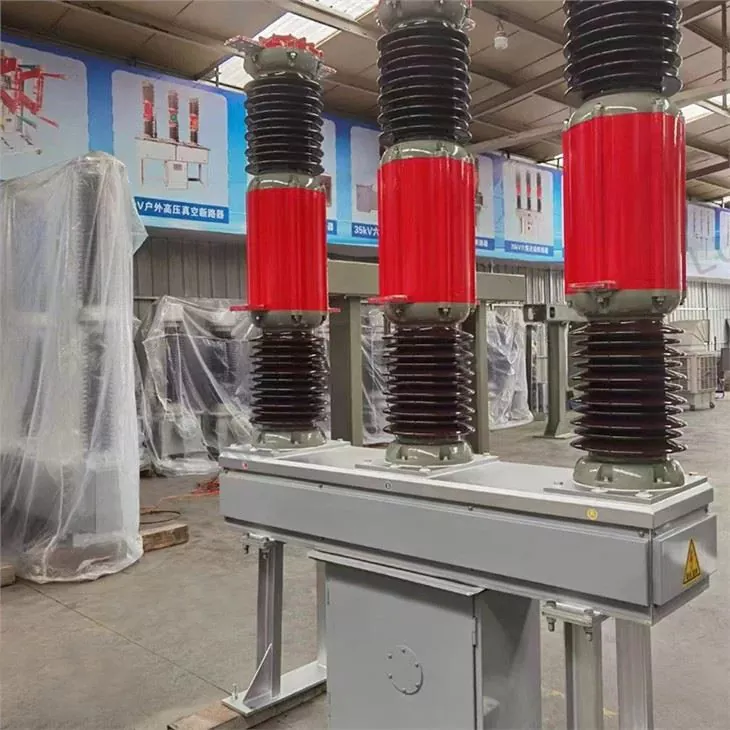

Article: LW16-40.5 Disjoncteur SF6
Thelw16-40.5 SF6 Breaker est conçu pour un fonctionnement fréquent et peut être utilisé comme:
· Disjonction de circuit ATIE.
· Disjoncteur acircuit pour la fermeture des banques de condensateurs et des banques de réacteurs.
Il dispose d'un transformateur d'inactivité construit pour la mesure et la protection. Le LW16-40.5 peut remplacer directement le disjoncteur sans huile 2-35 et, avec des supports de filtre, peut également remplacer divers types de disjoncteurs multi-huiles. Il s'agit du disjoncteur sans objet idéal pour les systèmes d'alimentation de 35 kV.
Non. | ltem | Unité | Données | ||
1 | Classé | tension | kv | 40.5 | |
Isolation cotée niveau |
Lightning Impoct Tension Tension (Crest Valual complet | kv | 185 | ||
Fréquence de puissance Tension de tension (IMIN) | kv | 95 | |||
2 | Courant nominal | A | 1600 2000 | ||
3 | Vie mécanique | Prochain fime | 3000 | ||
4 | Pression nominale de la pression de lgauge à gaz hexafluorure de soufre à 20 ℃) | MPA | 0.50 | ||
5 | Pression d'alarme / pression fonctionnelle minimale (pression de jauge à 20 ℃) | MPA | 0,47 / 0,45 | ||
6 7 |
Courant de commutation de court-circuit nominal | le | 25 | 31.5 | |
Courant de fermeture court-circuit noté (pic) | Le | 63 | 80 | ||
8 | Courant de trait de court terme (courant stable thermique) | le | 25 | 31.5 | |
9 | Courant de trait de court terme (courant stable thermique) | le | 60 | 80 | |
10 | Courant de commutation de court-circuit nominal | le | 63 | 8 | |
11 | Le nombre cumulatif de temps de broyage sous commutation de court-circuit nominal | Fois | 15 | 10 | |
12 | Durée de court-circuit nominale | S | 4 | ||
13 | Temps de clôture Voltagel de fonctionnement classé LAT | S | ≤0,1 | ||
14 | Temps de commutation (au volant de fonctionnement nominal | S | 0.06 | ||
15 | Ordonnance nominale | C-0.3S-CO-180S-CO | |||
16 | Ouverture et clôture de la banque de copacier monomial courant | 400 | |||
17 | En fuite | %années | ≤1 | ||
18 | Teneur en eau de l'hexafluorure GOS de soufre (V / VM) | ≤150x10-9 | |||
19 | Mécanisme de fonctionnement à ressort CT14 avec tension de fonctionnement nominale | ||||
Bobine de clôture, tension d'ouverture de la bobine | V | IAC): 220 380 (DC): 48 110 220 | |||
Tension du moteur de stockage d'énergie | V | IAC): 220 380 (DC): 110 220 | |||
20 | Poids de gaz hexafluorure de soufre | Kg | 8 | ||
21 | Poids de Circuil Breaker [y compris le mécanisme d'exploitation | Kg | 1400 |
Article: LW16-40.5 Disjoncteur SF6
· Température ambiante: -30 ° C à + 40 ° C
· Altitude: jusqu'à 1 000 mètres (peut être personnalisé pour des altitudes plus élevées)
· Humidité: l'humidité relative ne doit pas dépasser 95%.
· Niveau de pollution: adapté aux environnements de pollution modérés (jusqu'au degré de pollution III).
· Résistance sismique: conçue pour résister à l'intensité du tremblement de terre allant jusqu'à 8 degrés sur l'échelle de Richter.
Ces conditions environnementales garantissent que le disjoncteur fonctionne de manière fiable dans des conditions typiques trouvées dans les systèmes de distribution d'énergie.
Article: LW16-40.5 Disjoncteur SF6
· Pression de gaz SF6 défectueuse:
· · La pression de gaz SF6 insuffisante peut entraîner de mauvaises performances de trempage de l'arc, ce qui fait que le disjoncteur ne parvient pas à interrompre correctement les défauts.
· Contamination du gaz SF6:
· · L'humidité ou les contaminants dans le gaz SF6 peuvent dégrader ses propriétés diélectriques, affectant les performances du disjoncteur.
· Panne mécanique:
· · L'usure des composants internes, tels que les contacts, les ressorts ou le mécanisme de fonctionnement, peut provoquer une défaillance dans l'opération d'ouverture / clôture.
· Surcharge électrique:
· · Le courant excessif passant par le disjoncteur au-delà de sa capacité nominale peut entraîner une surchauffe, des dommages aux contacts ou une défaillance de l'isolation.
Article: LW16-40.5 Disjoncteur SF6
· Le disjoncteur LW16-40.5 SF6 est conçu pour une tension nominale de 40,5 kV et convient aux systèmes d'alimentation de 35 kV.
· Le gaz LW16-40.5 USESSF6 (hexafluorure de soufre), qui possède d'excellentes propriétés diélectriques et d'extinction des arcs.
· Le LW16-40.5 est conçu un fonctionnement pour le rendre idéal pour des applications telles que les disjoncteurs de liaison et les disjoncteurs pour les banques de condensateurs et de réacteurs.
· Oui, le LW16-40.5 peut dire directement le disjoncteur sans huile SW2-35. Avec l'utilisation de supports de filtre, il peut également remplacer divers types de disjoncteurs multi-huiles.
