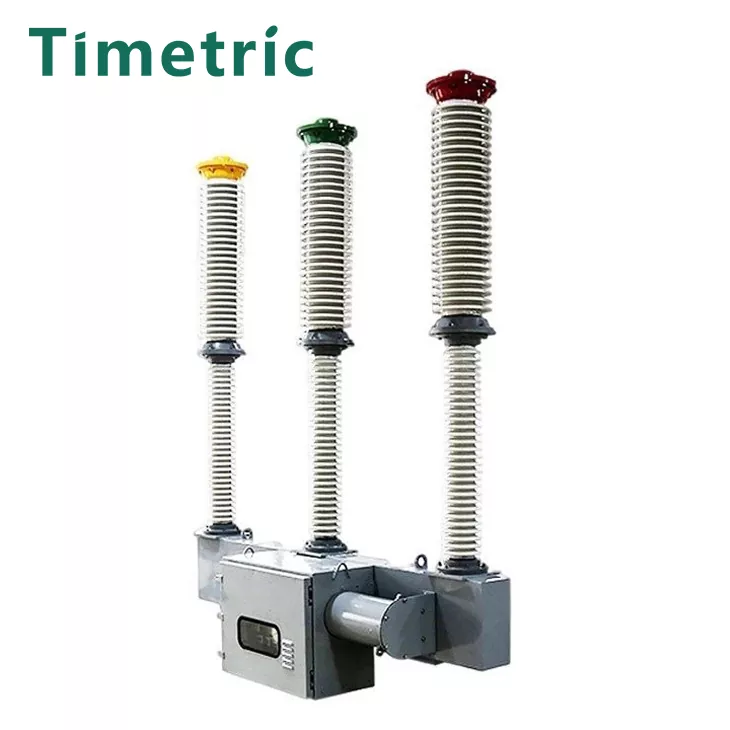

LW30-72.5 Circuit Breaker
  • LW30-72.5 Circuit BreakerLW30-72.5 Circuit Breaker
  • LW30-72.5 Circuit BreakerLW30-72.5 Circuit Breaker
  • LW30-72.5 Circuit BreakerLW30-72.5 Circuit Breaker
  • LW30-72.5 Circuit BreakerLW30-72.5 Circuit Breaker
  • LW30-72.5 Circuit BreakerLW30-72.5 Circuit Breaker

LW30-72.5 Circuit Breaker

Article: LW30-72.5 Circuit Breaker
Gas SF6: excellente performance d'extinction d'arc.
Structure simple: conception compacte et facile à maintenir.
Bonnes performances d'ouverture: assure un fonctionnement lisse et équilibré.
Disjoncteur de circuit scellé: fonctionne tranquillement avec un bruit minimal pendant le fonctionnement.
Téléphone de travail à faible inspection et maintenance: nécessite un entretien minimal en raison de la nature scellée et des performances fiables du gaz SF6.

envoyer une demande

Description du produit

Article: LW30-72.5 Circuit Breaker

THELW30-72.5 SF6 Circuit Breaker Caractéristiques de l'arc Aslf-Energy Arc Extinction Chamber. Chaque pôle du disjoncteur a une structure de colonne de colonne, et ensemble, et ensemble, les trois pôles sont assemblés sur un seul cadre. Ces pôles sont liés mécaniquement et exploités par le mécanisme ASPRING.

Les composants clés comprennent:

· Le manchon de porcelaine interrupteur TheArc en haut.

· Le manchon et le cadre en porcelaine de Pillar au milieu.

· La boîte de mécanisme est située au centre du cadre, contenant le mécanisme de fonctionnement du ressort et les pièces de contrôle électrique.

· La tige de débit du mécanisme se connecte au bras de la cercle.

· Le contrôleur de densité de gaz ASF6 est monté à l'avant du cadre.

· Le cadre est pris en charge aux deux extrémités.

Description du modèle

Principaux paramètres techniques

Non. ltem Unité Données
1 Tension nominale kv 72.5
2 Courant nominal A 4000
3 Courant de rupture de court-circuit noté le 40
4 Courant à court de temps de courte durée le 40 (3s)
5 Courant de trait de pic nominal le 100
6 Impulsion de la foudre notée résiste
tension
Fracture kv 350 + 60
À la terre 350
7 Fréquence de puissance nominale
tension avec
Fracture kv 160 + 42
À la terre 160
8 Mécanisme modèle no. Mécanisme de fonctionnement du printemps CT20
9 Couper le courant de la banque de condensateur consécutif A 4000
10 Couper le courant du réacteur combiné A 3150

Structure et dimensions de montage

Environnement de travail:

Article: LW30-72.5 Circuit Breaker

Le disjoncteur LW30-72.5 SF6 est conçu pour fonctionner de manière fiable dans les conditions environnementales suivantes:

Température ambiante:

1. Haut: + 40 ° 100

2. Bas: -30 ° 100

Altitude:

1. ≤ 2000 mètres au-dessus du niveau de la mer

2. Pour les installations supérieures à cette altitude, des ajustements au niveau d'isolation nominal sont nécessaires.

Conditions d'humidité:

1. Humidité relative moyenne quotidienne: ≤ 95%

2. Humidité relative moyenne mensuelle: ≤ 90%

Résistance sismique:

1. Peut résister aux tremblements de terre avec une intensité maximale de 8 degrés.

Pression du vent:

1. Vitesse du vent maximale: 34 m / s (équivalent à 700 PA).

Niveau de pollution:

1. Convient à l'installation dans les zones avec un niveau de contamination de classe III ou moins.

Autres exigences:

1. Sans gaz inflammable, explosif ou corrosif dans l'air environnant.

2. Le site d'installation ne doit pas être sujet à des vibrations fréquentes et sévères.

Causes possibles de défaillance du circuit électrique

Article: LW30-72.5 Circuit Breaker

Déplétion du gaz SF6:

1. La perte de gaz SF6 due à des fuites ou à un remplissage insuffisant peut entraîner une mauvaise extinction des arcs et des performances d'isolation.

Échec de l'interruption de l'arc:

1. Extinction d'insuffisance de l'arc en raison d'un interrupteur malfonctionnel ou d'une mauvaise opération du système de mise à pied d'arc.

Panne de liaison mécanique:

1. La défaillance mécanique dans le mécanisme de ressort ou les composants de liaison peut empêcher un bon fonctionnement d'ouverture / clôture.

Contamination ou corrosion:

1. La présence d'humidité ou de contaminants dans le gaz SF6 ou sur les composants internes peut dégrader les performances et les propriétés d'isolation.

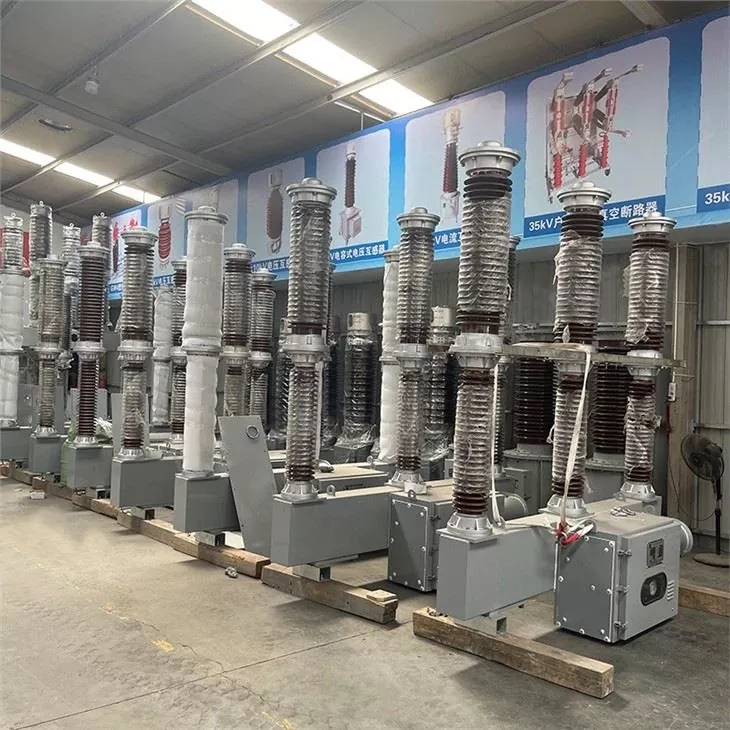

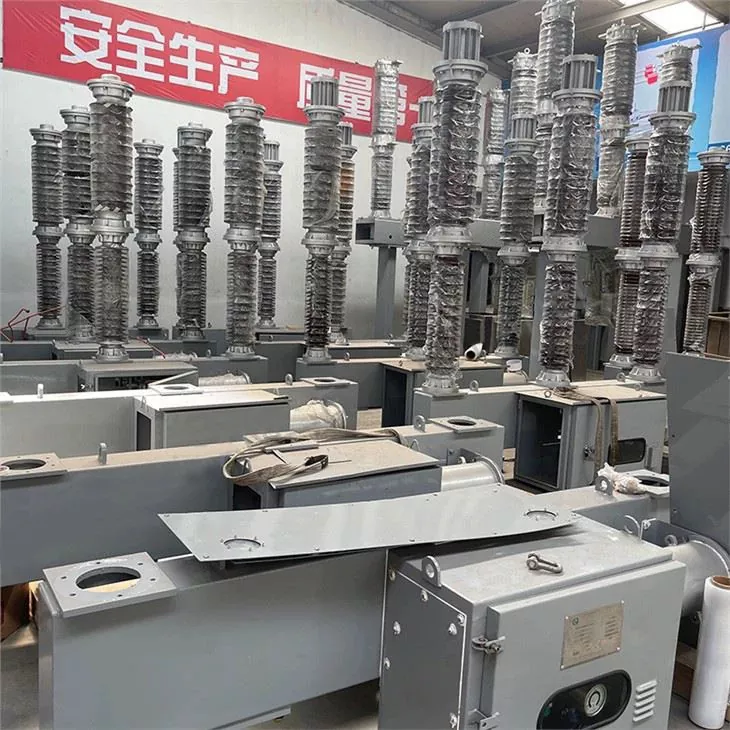

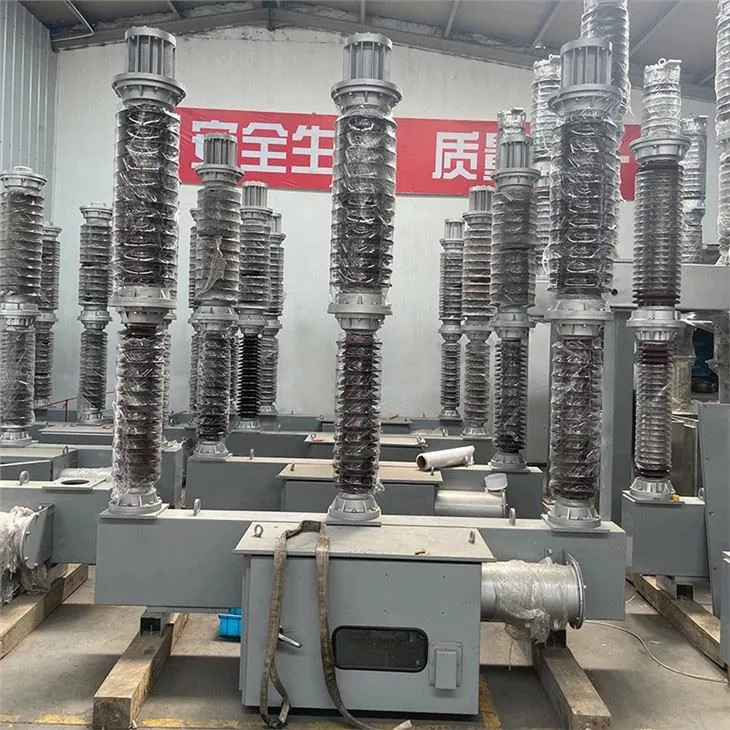

Produit réel

FAQ

Article: LW30-72.5 Circuit Breaker

· Q: Quelle est la tension nominale du disjoncteur LW30-72.5 SF6?
R: La tension nominale est de 72,5 kV.

· · Q: Quelle est l'application principale du disjoncteur LW30-72.5 SF6?
R: Il est principalement utilisé pour protéger les lignes de transmission et de distribution dans les réseaux électriques, et peut également être utilisé pour la commutation des condensateurs.

· · Q: Quel type de milieu d'interruption du disjoncteur LW30-72.5 SF6 utilise-t-il?
R: Il utilise le gaz SF6 (hexafluorure de soufre) comme milieu d'interruption et d'isolation.

· · Q: Comment le disjoncteur LW30-72.5 SF6 éteint-il les arcs?
R: Il utilise le principe d'extinction de l'arc d'auto-énergie, où le gaz SF6 refroidit rapidement l'arc et récupère la résistance diélectrique après interruption.
