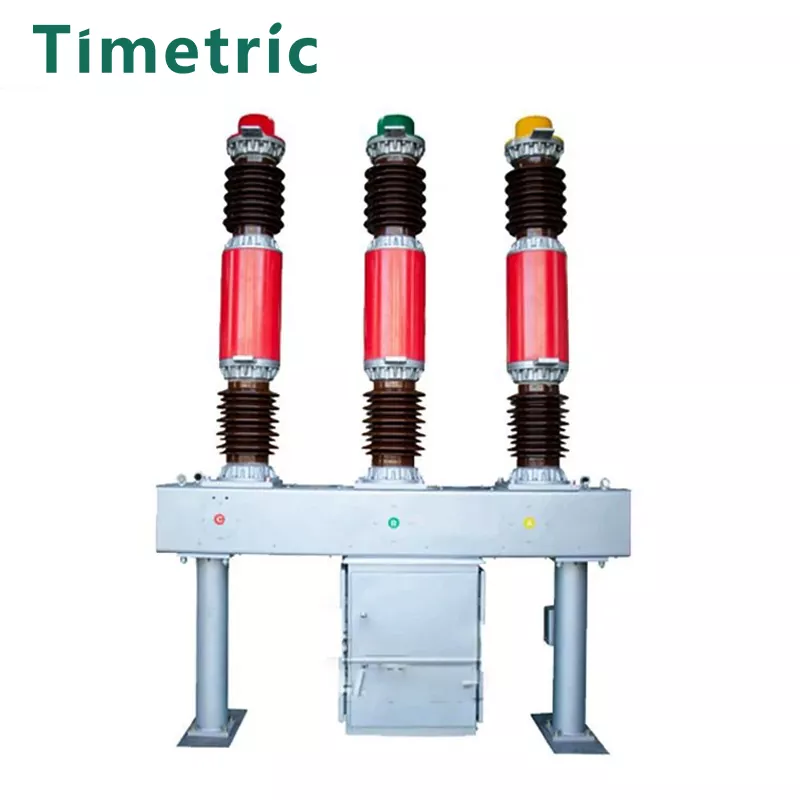

LW34-40.5 Disjoncteur SF6
  • LW34-40.5 Disjoncteur SF6LW34-40.5 Disjoncteur SF6
  • LW34-40.5 Disjoncteur SF6LW34-40.5 Disjoncteur SF6
  • LW34-40.5 Disjoncteur SF6LW34-40.5 Disjoncteur SF6
  • LW34-40.5 Disjoncteur SF6LW34-40.5 Disjoncteur SF6
  • LW34-40.5 Disjoncteur SF6LW34-40.5 Disjoncteur SF6

LW34-40.5 Disjoncteur SF6

Article: LW34-40.5 Disjoncteur SF6
Gas SF6: excellente performance d'extinction d'arc.
Conception compacte: structure simple et économie d'espace.
Fonctionnement fiable: bonnes performances d'ouverture et fonctionnement équilibré.
Brisseur scellé: bruit opérationnel réduit.
Faible maintenance: Exigences minimales d'inspection et d'entretien.

envoyer une demande

Description du produit

Article: LW34-40.5 Disjoncteur SF6

THELW34-40.5 Offres de disjoncteur SF6:

· Excellentes performances de rupture: utilise une chambre d'extinction de gaz et une chambre d'extinction d'arc pour un fonctionnement fiable.

· Longue durée électrique: pas besoin de remplacer le gaz SF6, garantissant des performances durables.

· Fiabilité mécanique élevée: Peut fonctionner fréquemment avec une durée de vie mécanique de plus de 3 000 opérations.

· Options de transformateur de courant: chaque unité peut être équipée de 6-12 transformateurs de courant, en fonction des besoins des utilisateurs.

· Gauge de pression résistante à la température: les lectures de pression sont stables et non affectées par les changements de température, ce qui facilite l'utilisation.

Description du modèle

Principaux paramètres techniques

Non. ltem Unité Données
1 Classé tension kv 40.5
Isolation cotée
niveau
Tension de trait de la foudre (valeur complète de la crête) kv 185
Fréquence de puissance Tension de tension (IMIN) kv 95
2 Courant nominal A 1600 2000
3 Vie mécanique Prochain fime 3000
4 Pression nominale de la pression de lgauge à gaz hexafluorure de soufre à 20 ℃) MPA 0.50
5 Pression d'alarme / pression fonctionnelle minimale (pression de jauge à 20 ℃) MPA 0,47 / 0,45
6
7
Courant de commutation de court-circuit nominal le 25
63
31.5
Courant de fermeture court-circuit noté (pic) Le 80
8 Courant de trait de court terme (courant stable thermique) le 25 31.5
9 Courant de trait de court terme (courant stable thermique) le 60 80
10 Courant de commutation de court-circuit nominal le 63 8
11 Le nombre cumulatif de temps de commutation sous commutation de courte durée Fois 15 10
12 Durée de court-circuit nominale S 4
13 Temps de clôture Voltagel de fonctionnement classé LAT ≤0,1
14 Temps de commutation (à la tension de fonctionnement nominale) 5 ≤0,06
15 Ordonnance nominale C-0.3S-CO-180S-CO
16 Ouverture et clôture de la banque de condensateur monomial courant A 400
17 En fuite %années ≤1
18 Teneur en eau du gaz hexafluorure de soufre (v / v) ≤150x10-9
19 Mécanisme de fonctionnement à ressort CT14 avec tension de fonctionnement nominale
Bobine de clôture, tension d'ouverture de la bobine V Broadcast: 220 380 IDC): 48 110 220
Tension du moteur de stockage d'énergie V IAC): 220 380 (DC): 110 220
20 Poids de gaz hexafiuorure de soufre Kg 8
21 Poids de Circuil Breaker [Nuding Mécanisme de fonctionnement) Kg 1400

Structure et dimensions de montage

Environnement de travail:

Article: LW34-40.5 Disjoncteur SF6

Environnement de travail de LW34-40.5 Disjonction de circuit SF6:

Plage de température ambiante:

o min: -30 ° C.

o Max: +40 ° C

O (pour des conditions spéciales, peut être personnalisée pour des gammes de températures plus élevées ou inférieures.)

Altitude:

o jusqu'à 1 000 mètres (pour des altitudes plus élevées, des ajustements spéciaux peuvent être nécessaires.)

Humidité:

o L'humidité relative ne doit pas dépasser 95% (non-condensation).

Niveau de pollution:

o Environnements de pollution formodérarés appropriés (en haut de degré de topollution III selon les normes IEC).

Résistance sismique:

o Conçu pour résister à une intensité de tremblement de terre jusqu'à 8 degrés sur l'échelle de Richter.

Ces spécifications environnementales garantissent que le disjoncteur LW34-40.5 SF6 fonctionne de manière fiable dans une variété de conditions opérationnelles, ce qui le rend adapté à la plupart des systèmes de distribution d'énergie.

Causes possibles de défaillance du circuit électrique

Article: LW34-40.5 Disjoncteur SF6

Causes possibles de défaillance du circuit électrique:

Pression de gaz SF6 insuffisante:

Une faible pression de gaz SF6 peut réduire la capacité d'extinction des arcs du disjoncteur, ce qui entraîne un incapacité à interrompre correctement les défauts. Des contrôles de pression réguliers sont nécessaires pour un fonctionnement fiable.

Contamination du gaz SF6:

La contamination (par exemple, l'humidité ou les particules) dans le gaz SF6 peut dégrader ses propriétés diélectriques, altérant la capacité du disjoncteur à éteindre les arcs et à provoquer un dysfonctionnement.

Panne mécanique:

L'usure des composants internes composants, les ressorts ou le mécanisme de fonctionnement peut provoquer une défaillance en fonctionnement approprié. Par exemple, les composants brisés ou mal alignés peuvent empêcher le disjoncteur de s'ouvrir efficacement.

Transformers de courant défectueux (CTS):

Si les transformateurs de courant construits dans le courant échouent ou sont endommagés, cela peut entraîner une détection de défauts, un déclenchement ou une défaillance incorrect ou une défaillance, entraînant des dommages au système.

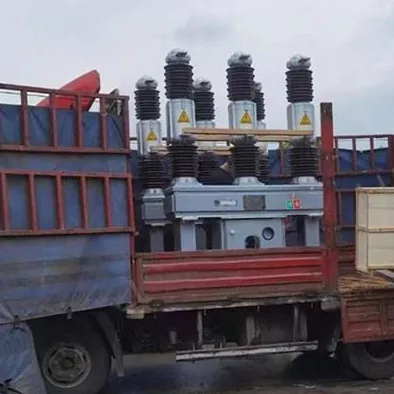

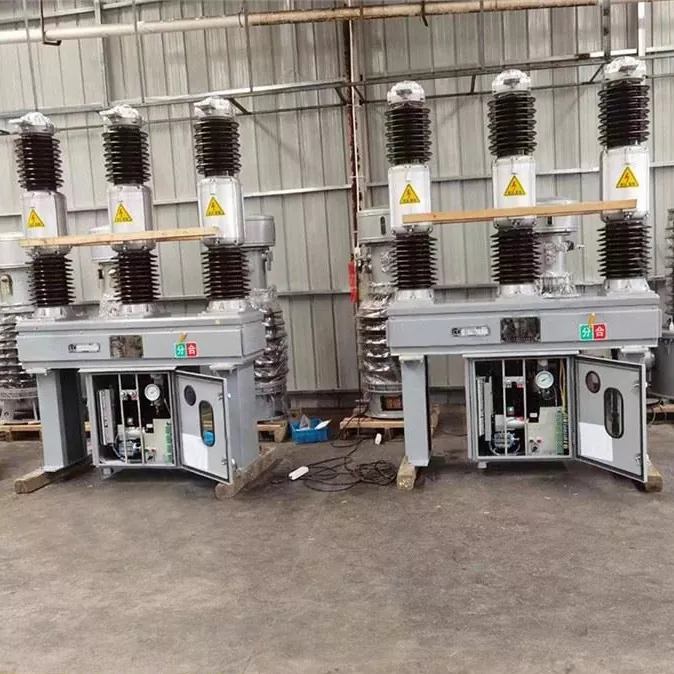

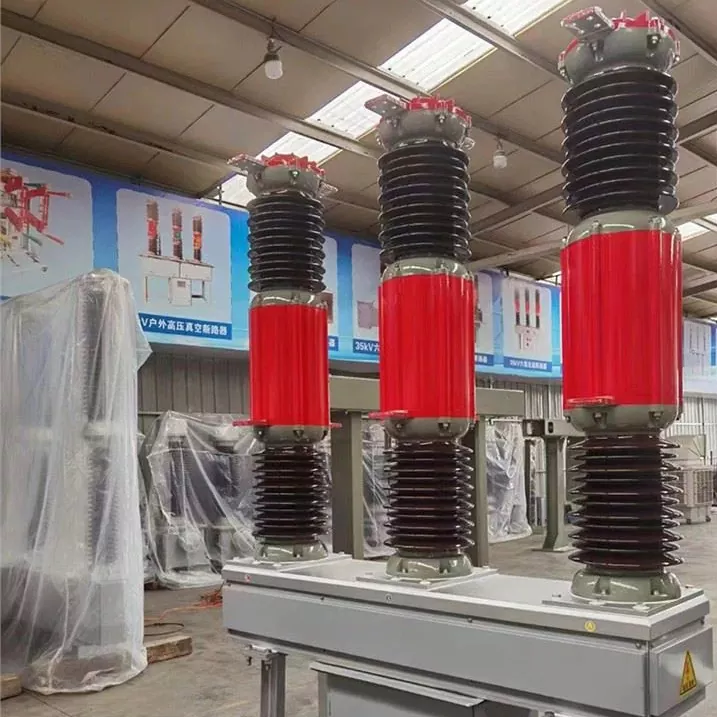

Produit réel

FAQ

Article: LW34-40.5 Disjoncteur SF6

1. Qu'est-ce que la tension nominale du disjoncteur de circuit LW34-40.5 SF6?

· Le disjoncteur LW34-40.5 SF6 est conçu pour une tension arée de 40,5 kV, adaptée aux systèmes de distribution d'alimentation de 35 kV.

2. Quel type de gaz le LW34-40.5 utilise-t-il pour l'extinction de l'arc?

· Le gaz du disjoncteur USESSF6 (hexafluorure de soufre), connu pour ses excellentes propriétés d'extinction d'arc et d'isolation.

3. Quelle est la durée de vie mécanique du disjoncteur LW34-40.5 SF6?

· La durée de vie mécanique de la LW34-40,5 SF6 Breaker Isover 3 000 opérations, permettant une utilisation fréquente sans usure significative.

4. Quelle est la durée de vie électrique du disjoncteur LW34-40.5 SF6?

· La durée de vie électrique du LW34-40.5 est prolongée, car elle ne nécessite pas de remplacement du gaz SF6 pendant sa durée de vie, à condition que l'entretien régulier soit effectué.
