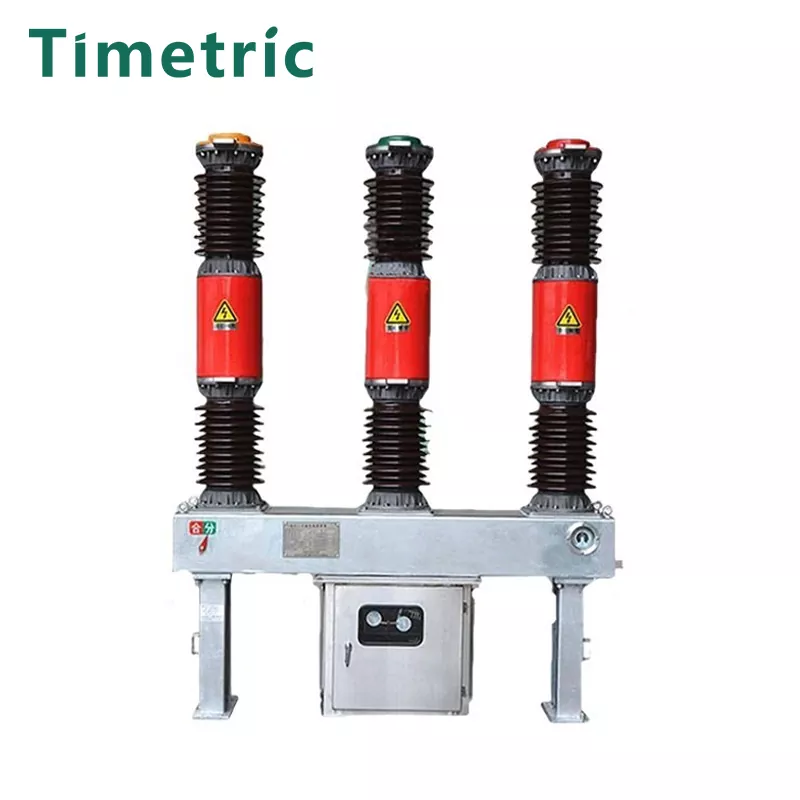

LW36-40.5 Disjoncteur SF6
  • LW36-40.5 Disjoncteur SF6LW36-40.5 Disjoncteur SF6
  • LW36-40.5 Disjoncteur SF6LW36-40.5 Disjoncteur SF6
  • LW36-40.5 Disjoncteur SF6LW36-40.5 Disjoncteur SF6
  • LW36-40.5 Disjoncteur SF6LW36-40.5 Disjoncteur SF6
  • LW36-40.5 Disjoncteur SF6LW36-40.5 Disjoncteur SF6

LW36-40.5 Disjoncteur SF6

Article: LW36-40.5 Disjoncteur SF6
Gas SF6: excellente performance d'extinction d'arc.
Conception compacte: structure simple et économe en espace.
Fonctionnement fiable: bonnes performances d'ouverture avec un fonctionnement équilibré.
Brisseur scellé: bruit opérationnel réduit.
Faible maintenance: Exigences minimales d'inspection et d'entretien.

envoyer une demande

Description du produit

Article: LW36-40.5 Disjoncteur SF6

Le disjoncteur THELW36-40.5 SF6 est un équipement électrique à haute tension triphasé et 50 Hz conçu pour le contrôle et la protection des systèmes de transmission et de distribution de puissance de 40,5 kV. Il convient aux applications, notamment:

· Braveur de circuit à attacher.

· Banques de condensateurs de commutation.

· Mesure et protection avec des transformateurs de courant fixables.

Caractéristiques clés:

Conformité aux normes: répond au National StandardGB1984-1989 («disjoncteur de circuit à haute tension AC») et à la Commission électrotechnique internationale Standardiec60056: 1987 («Breaker Circuit High Voltage Circuit»).

Excellentes performances de rupture:

o Utilise la chambre d'extinction de l'arc de gaz résumé pour une extinction à l'arc rapide.

o Temps d'arc court pour une protection améliorée.

o Capable de rédiger 25 ka 20 fois sous tension nominale sans dégradation des performances.

Entretien faible:

o Aucun besoin de maintenance Orreplacement du gaz SF6 pendant sa durée de vie.

o offre une durée de vie électrique d'un peu avec une intervention minimale.

Isolation fiable:

O peut résister à 40,5 kV pendant 10 minutes à une pression de jauge nul, garantissant des performances d'isolation robustes.

Fiabilité mécanique élevée:

O Conçu un fonctionnement trop fréquent, avec une capacité de clôture.

o Peut ouvrir en toute sécurité et fermer les courants bancaires de condensateur de jusqu'à 400 ampères sans relance.

o Capable de basculer en toute sécurité de longues lignes (jusqu'à 25 à 50 km) sans problèmes comme l'arc ou l'épuisement professionnel.

Conception compacte et simple:

o Taille compacte avec une structure asimple.

o De longues périodes de fonctionnement sans entretien, garantissant une baisse des temps d'arrêt et des coûts.

Description du modèle

Principaux paramètres techniques

Non. ltem Unité Données
1 Classé tension kv 40.5
Isolation cotée
niveau
Tension de trait de la foudre (valeur complète de la crête) kv 185
Fréquence de puissance Tension de tension (IMIN) kv 95
2 Courant nominal A 1600 2000
3 Vie mécanique Prochain fime 3000
4 Pression nominale de la pression de lgauge à gaz hexafluorure de soufre à 20 ℃) MPA 0.50
5 Pression d'alarme / pression fonctionnelle minimale (pression de jauge à 20 ℃) MPA 0,47 / 0,45
6
7
Courant de commutation de court-circuit nominal le 25
63
31.5
Courant de fermeture court-circuit noté (pic) Le 80
8 Courant de trait de court terme (courant stable thermique) le 25 31.5
9 Courant de trait de court terme (courant stable thermique) le 60 80
10 Courant de commutation de court-circuit nominal le 63 8
11 Le nombre cumulatif de temps de commutation sous commutation de courte durée Fois 15 10
12 Durée de court-circuit nominale S 4
13 Temps de clôture Voltagel de fonctionnement classé LAT ≤0,1
14 Temps de commutation (à la tension de fonctionnement nominale) 5 ≤0,06
15 Ordonnance nominale C-0.3S-CO-180S-CO
16 Ouverture et clôture de la banque de condensateur monomial courant A 400
17 En fuite %années ≤1
18 Teneur en eau du gaz hexafluorure de soufre (v / v) ≤150x10-9
19 Mécanisme de fonctionnement à ressort CT14 avec tension de fonctionnement nominale
Bobine de clôture, tension d'ouverture de la bobine V Broadcast: 220 380 IDC): 48 110 220
Tension du moteur de stockage d'énergie V IAC): 220 380 (DC): 110 220
20 Poids de gaz hexafiuorure de soufre Kg 8
21 Poids de Circuil Breaker [Nuding Mécanisme de fonctionnement) Kg 1400

Structure et dimensions de montage

Environnement de travail:

Article: LW36-40.5 Disjoncteur SF6

Environnement de travail de LW36-40.5 Disjonction de circuit SF6:

Plage de température ambiante:

Min: -30 ° C.

Max: + 40 ° C

(Pour des conditions spéciales, peuvent être personnalisées pour des plages de température supérieures ou plus basses.)

Altitude:

Peut être utilisé jusqu'à 1 000 mètres au-dessus du niveau de la mer.

Pour des altitudes supérieures à 1 000 mètres, des ajustements peuvent être nécessaires pour garantir les performances appropriées.

Humidité:

L'humidité relative ne doit pas dépasser 95% (non condensat).

Niveau de pollution:

Convient aux environnements avec des niveaux de pollution modérés (en hausse du degré de topollution III selon les normes CEI).

Résistance sismique:

Conçu pour résister à une intensité de terre jusqu'à 8 degrés sur l'échelle de Richter.

Résistance au vent:

Peut résister à des vitesses de vent jusqu'à 160 km / h, ce qui le rend adapté aux installations extérieures dans les zones soumises à des vents violents.

Causes possibles de défaillance du circuit électrique

Article: LW36-40.5 Disjoncteur SF6

Causes possibles de défaillance du circuit électrique:

Pression de gaz SF6 insuffisante:

Une faible pression de gaz SF6 peut nuire à la capacité d'extinction des arcs du disjoncteur, ce qui entraîne un échec à interrompre correctement les défauts. Des contrôles de pression de gaz réguliers sont nécessaires pour un fonctionnement fiable.

Contamination du gaz SF6:

Les contaminants (par exemple, l'humidité, l'air ou les particules) dans le gaz SF6 peuvent dégrader ses propriétés diélectriques et son efficacité de liquidlation de l'arc, entraînant un fonctionnement erroné.

Échecs mécaniques:

L'usure sur les composants internes (par exemple, les contacts, les ressorts, les mécanismes d'oropération) peut entraîner un dysfonctionnement, comme le non-refroidissement ou l'ouverture du disjoncteur en cas de besoin.

Conditions de surcrase ou de court-circuit:

Si le disjoncteur est soumis à des conditions de circuit orshort-chargement au-delà de sa capacité nominale, il peut ne pas interrompre efficacement le courant de défaut, entraînant potentiellement des dommages du système.

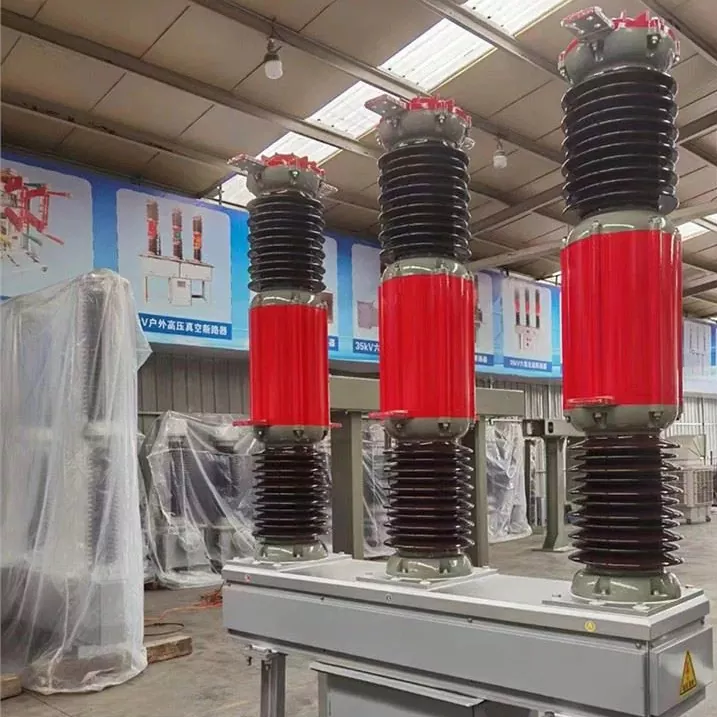

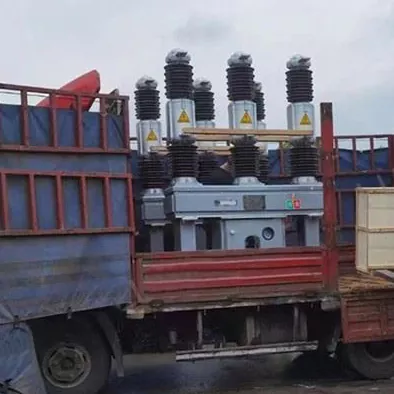

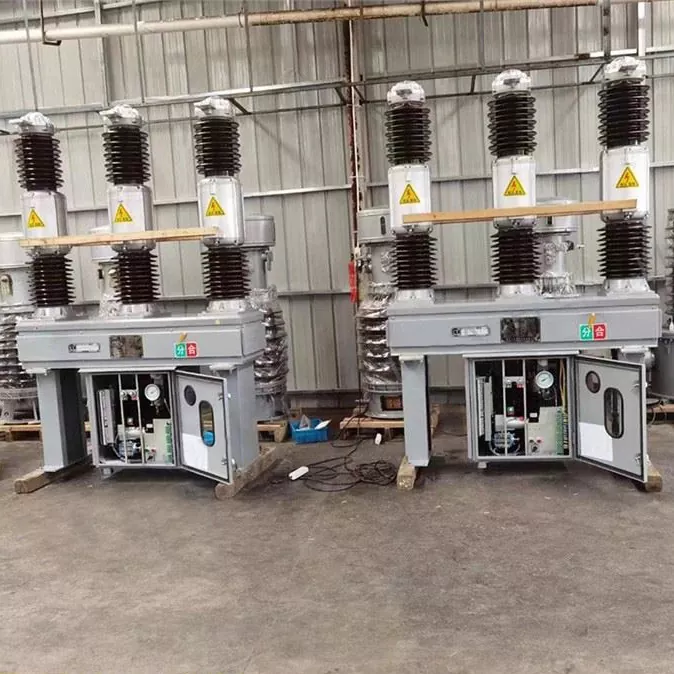

Produit réel

FAQ

Article: LW36-40.5 Disjoncteur SF6

1. Qu'est-ce que la tension nominale du disjoncteur LW36-40.5 SF6?

· Le disjoncteur LW36-40.5 SF6 est conçu pour une tension arée de 40,5 kV, adaptée aux systèmes de transmission et de distribution d'alimentation de 35 kV.

2. Quel type de gaz le LW36-40.5 utilise-t-il pour l'extinction de l'arc?

· Le gaz du disjoncteur USESSF6 (hexafluorure de soufre), connu pour ses excellentes propriétés diélectriques et d'extinction des arcs, garantissant un fonctionnement fiable même dans des conditions de défaut élevées.

3. Quelle est la durée de vie mécanique du disjoncteur LW36-40.5 SF6?

· La durée de vie mécanique du disjoncteur LW36-40,5 SF6 est conçue pour dépasser 3 000 opérations, ce qui le rend adapté à une commutation fréquente dans des environnements exigeants.

4.Les le disjoncteur LW36-40.5 SF6 peuvent-ils être utilisés pour la commutation bancaire des condensateurs?

· Oui, le LW36-40.5 peut être utilisé des banques de condensateurs de parasites et est capable de basculer en toute sécurité à 400 ampères de courant sans relance.
