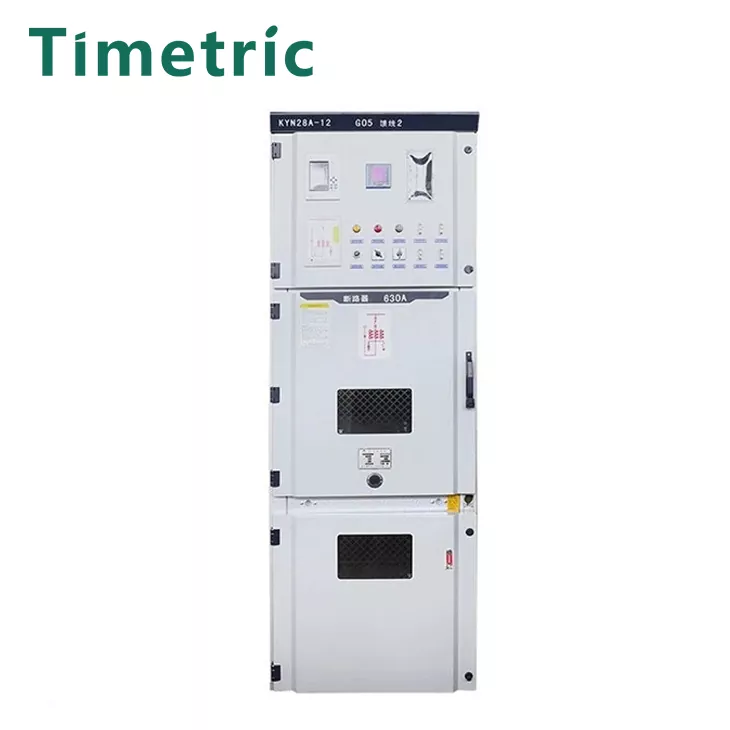

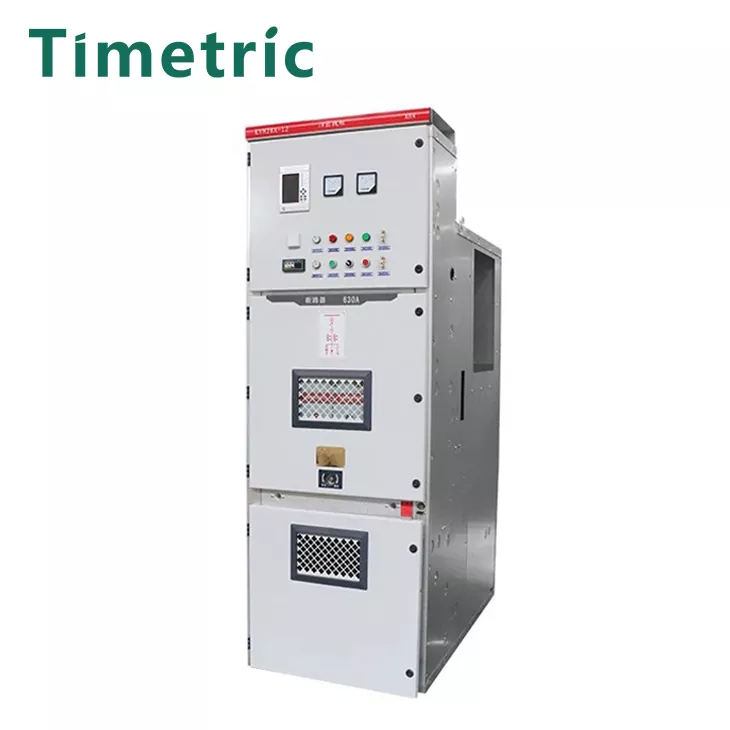

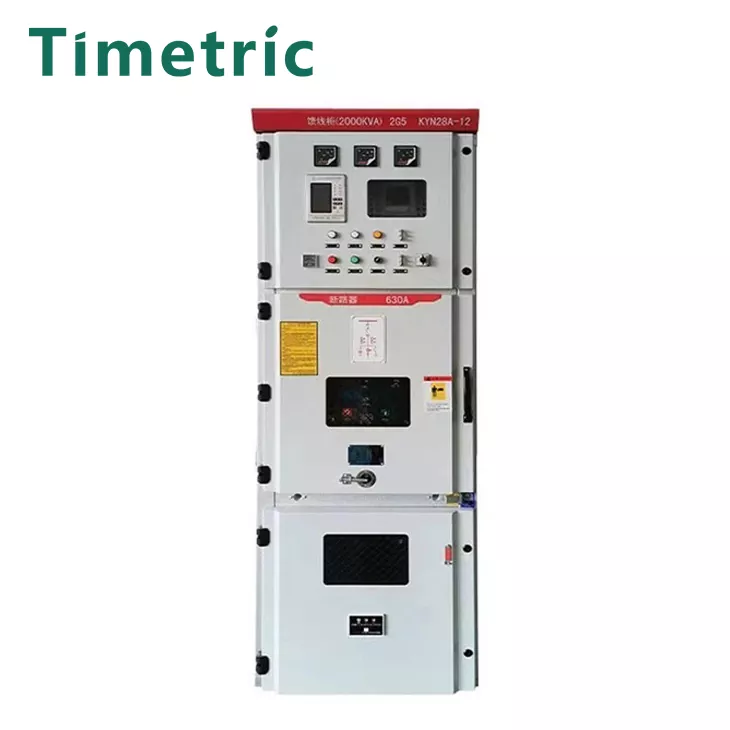

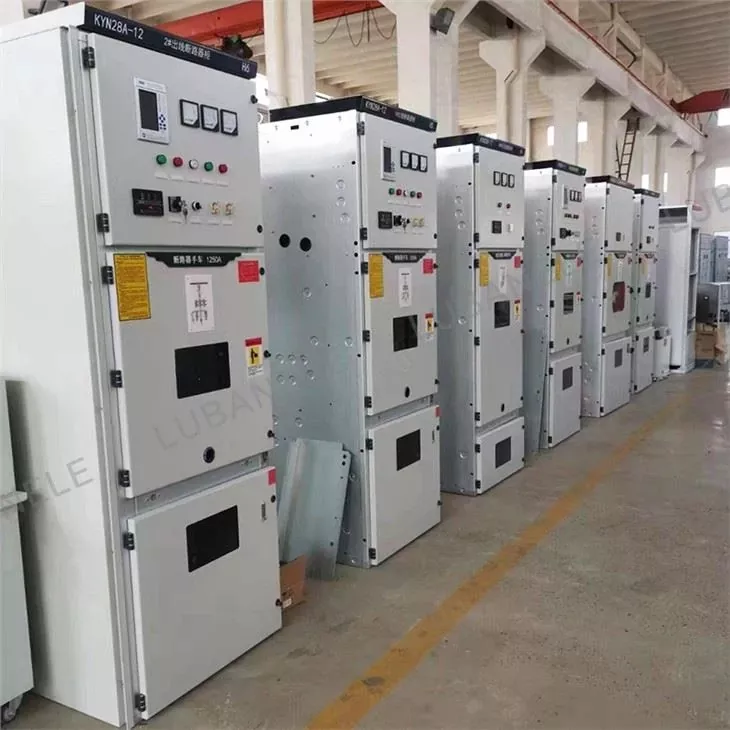

Armoire d'interrupteur à tension moyenne
  • Armoire d'interrupteur à tension moyenneArmoire d'interrupteur à tension moyenne
  • Armoire d'interrupteur à tension moyenneArmoire d'interrupteur à tension moyenne
  • Armoire d'interrupteur à tension moyenneArmoire d'interrupteur à tension moyenne
  • Armoire d'interrupteur à tension moyenneArmoire d'interrupteur à tension moyenne
  • Armoire d'interrupteur à tension moyenneArmoire d'interrupteur à tension moyenne

Armoire d'interrupteur à tension moyenne

L'armoire d'interrupteur de tension moyenne électrique temporelle: une utilité spécialement utilisée dans les stations de distribution de tension moyenne. L'armoire à interrupteur de tension moyenne électrique temporelle se compose d'une armoire et d'un disjoncteur, et possède des fonctions telles que des lignes supérieures et des lignes sortantes, des lignes entrantes et sortantes et une connexion de barre de barre. Sa tension nominale est de 1 à 17,5 kV et le courant nominal est de 630-4000a.

envoyer une demande

Description du produit

La plage de tension de l'armoire de commutation de tension moyenne peut également être étendue à 36 kV, y compris des niveaux de tension plus courants tels que 3kV, 6 kV, 10kV, 20 kV et 35 kV.

Zones d'application: Les armoires de commutation de tension moyenne sont principalement utilisées dans les zones résidentielles urbaines, les bâtiments publics, les autoroutes, les industries chimiques, etc., pour la transmission et la distribution et la distribution et le contrôle et la protection de l'entrée et de la sortie.

Qu'est-ce qu'une armoire d'interrupteur à moyenne tension? Appareillage de commutation enclins à métal, qui a de bonnes performances d'isolation pour d'autres équipements autres que les commutateurs de tension moyenne, empêche les arcs de brûler dans l'équipement électrique, assure la sécurité de la consommation d'énergie et évite également l'expansion de la plage de défaut des commutateurs de tension moyenne lors de l'utilisation de l'électricité. L'armoire de commutation de tension moyenne se compose de deux parties principales: le corps de l'armoire et le disjoncteur, et possède des fonctions telles que des lignes d'admission et de sortie de calibre, des lignes d'entrée de câble et de sortie et une connexion de barre de barre. Le corps de l'armoire se compose d'un boîtier, de composants électriques (y compris des pièces isolantes), de divers mécanismes, de terminaux secondaires et de connexions.


Quelles sont les catégories de l'appareil de commutation à tension moyenne?

Selon la structure de l'appareillage de commutation à tension moyenne, il existe plusieurs catégories de services de commutation à tension moyenne:

(1) Appareillage de commutation à moyenne tension semi-fermé, l'avant et les côtés de l'armoire sont fermés, le dos et la barre de bus sont exposés, la structure est simple, le coût est faible, la sécurité est mauvaise et il est presque éliminé, comme le type GGLA.

(2) Appareillage de commutation à tension moyenne de type boîte, avec une coque en métal, mais moins de compartiments, la barre de bus est également fermée et la sécurité est meilleure. Comme le type xgn.

(3) Appareillage de commutation à tension moyenne de type intervalle, chaque pièce est séparée par une ou plusieurs partitions non métalliques, et la sécurité est meilleure. Comme Jyn Type.

(4) Appareillage blindé à moyenne tension, chaque pièce est séparée par des cloisons en métal et mise à la terre, avec une bonne sécurité, une structure complexe, une précision élevée de traitement et un prix légèrement plus élevé. Comme le type Kyn fabriqué en Chine et le type ZSL ABB.

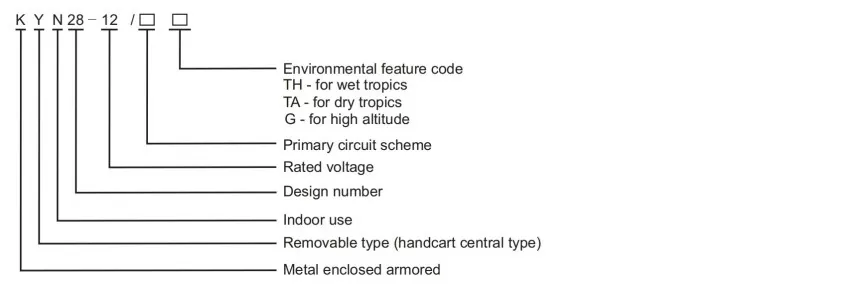

Description du modèle

Principaux paramètres techniques

ltem Unité Paramètres
Tension nominale Kv 36  40.5
Fréquence nominale HZ 50
Cassent classé A 63012501600200025003150
Branche Busbar Courant nominal A 63012501600200025003150
Courant nominal de barre de barre principal A 63012501600200025003150
Fréquence de puissance de 1 min Tension de tension Kv 70  95
Éclair tension avec tension kv 170  185
Courant de trait de courte durée (4S) noté le 16/20 / 25/11,5/40
Current de rupture de court-circuit (pic) le 40/50/63/80/100
Tension nominale pour le circuit de commande V DC110, DC220, AC220

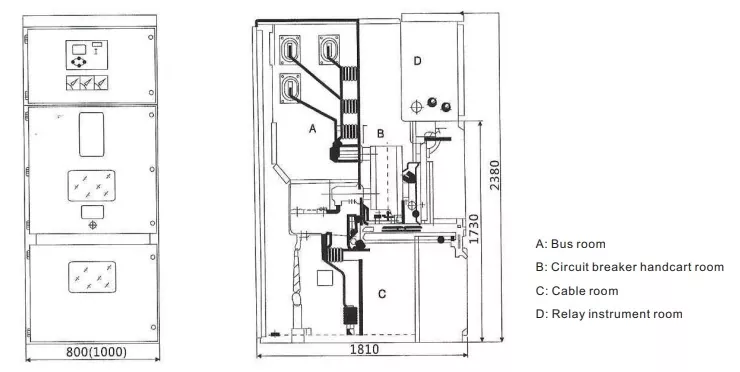

Structure et dimensions de montage

Environnement de travail:

Les exigences de l'environnement d'utilisation de l'appareillage de commutation à moyenne tension comprennent la température, l'humidité, l'altitude, la qualité de l'air et d'autres aspects.

1. Exigences de température: les exigences de température de l'appareil de commutation à tension moyenne sont généralement -5 ℃ ~ + 40 ℃. Lorsque la température dépasse cette plage, les performances électriques, les performances mécaniques et le niveau de protection de l'armoire électrique seront affectés‌.

‌2. Exigences d'humidité‌: Les exigences d'humidité de l'appareillage de commutation à moyenne tension sont généralement que l'humidité relative ne dépasse pas 50%. Lorsque l'humidité est trop élevée, les fuites, la réduction de l'isolation et d'autres problèmes peuvent se produire à l'intérieur de l'armoire électrique, affectant la durée de vie et la sécurité de l'équipement‌

3. Exigences d'altitude‌: Pour les zones à haute altitude, l'appareil de commutation à moyenne tension doit être utilisé à une capacité réduite ou soumise à des tests de tension résiste conformément aux normes pertinentes. Par exemple, à une altitude de 3 000 mètres, des tests de tension d'isolation et de tension sont nécessaires pour assurer le fonctionnement normal de l'équipement‌

4‌. Exigences de qualité de l'air‌: Les exigences de qualité de l'air des appareils de commutation à moyenne tension sont relativement élevées et ne contiennent généralement pas de gaz corrosifs, de poussière et d'autres substances nocives. Lorsque ces substances nocives existent dans l'air, elles endommageront l'équipement électrique et affecteront la durée de vie et la sécurité de l'équipement‌

Avantages et caractéristiques de l'appareillage de commutation

Les principales caractéristiques et avantages de l'appareillage de commutation à moyenne tension comprennent les aspects suivants:



1. Paramètres de haute performance: l'appareil de commutation à tension moyenne a d'excellents paramètres de performance, tels que la capacité de support à haute tension et la capacité de support du courant de court-circuit. Par exemple, l'impulsion de la foudre résiste à la tension de l'appareillage de commutation à tension moyenne atteint 75 kV, et le courant de trait de court délai peut atteindre 25-40Ka. Il peut fonctionner de manière stable dans divers environnements à haute tension, résister efficacement aux chocs de défaut tels que la surtension et le courant de court-circuit dans le système d'alimentation et assurer la continuité de l'alimentation.

2. Par exemple, la capacité d'arcs interne de l'appareil de commutation moyenne atteint atteint 31,5Aa / 4s et 40Ka / 0,5 s, qui répond à la norme AFLR au niveau IAC, peut limiter efficacement la plage d'impact de l'arc pendant les défauts internes, réduire les dommages à la cabinet et à l'équipement environnant, et assurer la sécurité du personnel et de l'équipement.

3. Conception modulaire et miniaturisée: l'appareil de commutation à moyenne tension adopte généralement la conception modulaire, qui est facile à produire, à assembler, à maintenir et à réviser. Par exemple, l'armoire de l'appareillage de commutation à tension moyenne est divisée en unités fonctionnelles indépendantes telles que la salle de barre de barre de barre, la salle du disjoncteur, la salle de câble et le compartiment de commande. La taille et l'interface de connexion de chaque unité sont standardisées, ce qui est pratique pour l'emplacement et l'isolement des défauts, réduisant les coûts de temps de pénétration et de maintenance.

4. De plus, la largeur de l'armoire de certains modèles n'est que de 550 mm, ce qui réduit considérablement l'espace au sol et convient aux endroits avec des ressources terrestres étroites.

5. Fonctions intelligentes: l'appareil-commutation moderne à moyenne tension a une variété de fonctions intelligentes, notamment la surveillance de la température intelligente intégrée, la surveillance des caractéristiques de la chambre à arc sous vide, la surveillance intelligente de l'armoire de chariot, les caractéristiques mécaniques et les circuits secondaires, etc. Le chariot électrique et la commande, la surveillance et la protection des couteaux au sol, etc., améliorent le degré d'automatisation de l'équipement et de sécurité des opérations. 6. Garantie de sécurité élevée: la l'appareil de commutation à tension moyenne est conçue avec des embouteillages à cinq protections et d'autres mesures de sécurité. Par exemple, la l'appareil de commutation à tension moyenne adopte une conception de verrouillage à cinq protections pour éviter une mauvaise opération telle que la poussée et le tir du chariot de disjoncteur sous charge, l'absence et la clôture du disjoncteur de circuit, etc., garantissant fondamentalement la sécurité des opérateurs.

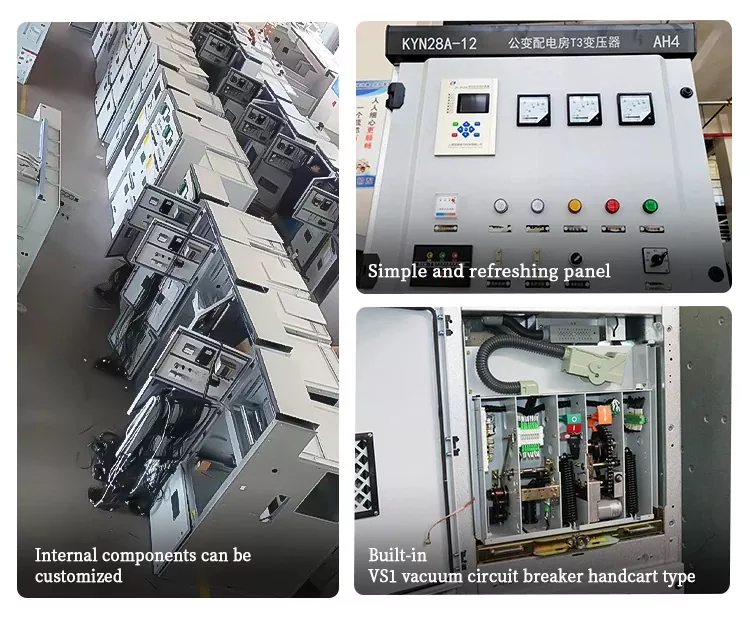

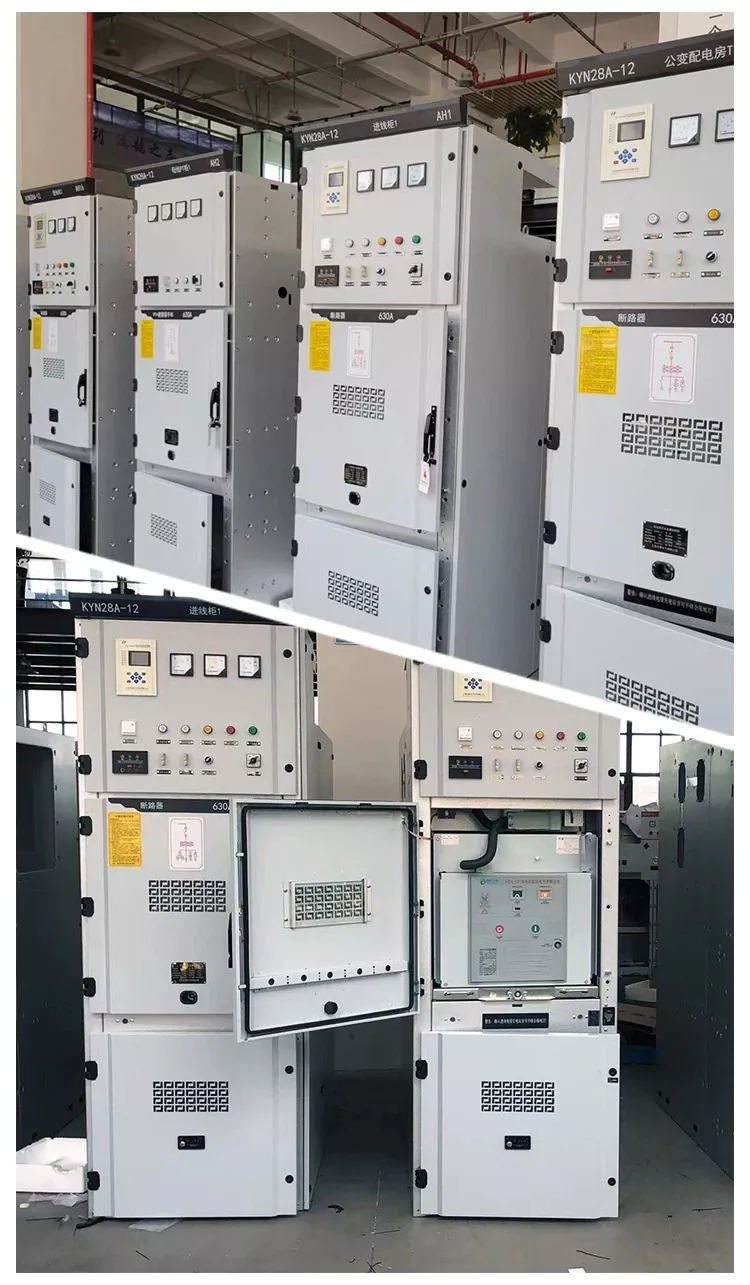

Produit réel

FAQ

Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.


Quel est votre délai de livraison le plus rapide?


Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
