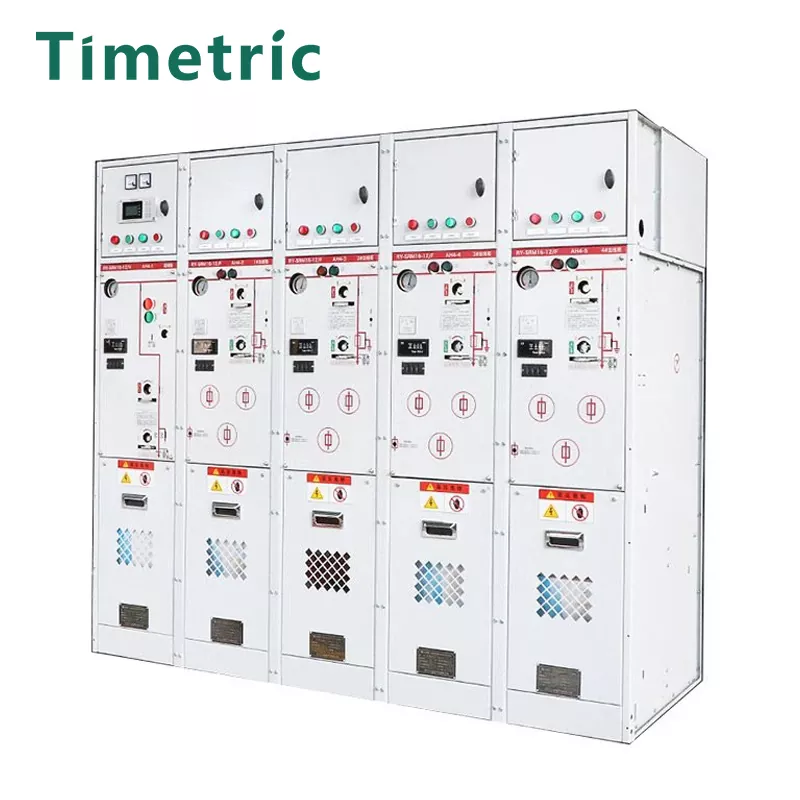

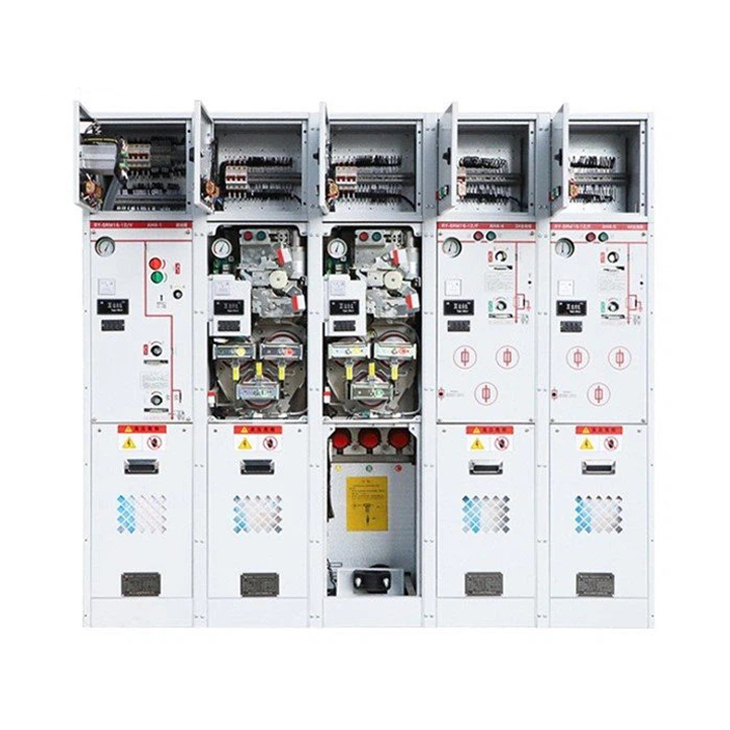

Le pic de commutation isolée à haute tension intérieure SF6 est un nouveau type de commutation à tension moyenne isolée à gaz SF6 développé indépendamment par TimeTric Electric. Le produit adopte une conception modulaire et peut être organisé arbitrairement en fonction de différents schémas de conception pour obtenir une combinaison parfaite d'unités de boîte communes et d'unités étendues, répondant aux besoins de diverses substances de transmission et de distribution secondaires pour l'utilisation flexible de la hauteur compacte. Il s'agit d'un système entièrement scellé, dont tous les principaux composants sont enfermés dans une coque en acier inoxydable et ne sont pas affectés par l'environnement; Il a les caractéristiques d'un fonctionnement fiable, de la sécurité, d'une conception structurelle compacte, d'une petite empreinte, sans entretien et à une longue durée de vie. Les produits de commutation isolés à gaz SF6 à haute tension du RUM ont réussi le test de type de test de type d'équipement électrique à haute tension et sont largement utilisés dans les petites stations de distribution secondaires, les stations-service de type boîte, les autoroutes industrielles et mines, les aéroports, les chemins de fer, les zones commerciales, les immeubles de grande hauteur, les autoroutes, les paramètres, les paramètres et les lieux avec des conditions naturelles agricoles.
Le commutateur isolé à gaz SF6 à haute tension RUM RUM est un dispositif de combinaison électrique à moyenne tension isolée ou isolée à gaz qui peut être combiné en plusieurs circuits à volonté, avec les fonctions de commutation, de connexion et de protection du système d'alimentation, et avec des commutateurs de charge comme composants centraux. Ses composants de noyau de circuit principal sont composés de commutateurs de charge SF6 ou de disjoncteurs supplémentaires et d'autres appareils électriques auxiliaires primaires. Les armoires de réseau SF6 peuvent être divisées en types extensibles et non expandables selon la méthode de combinaison, telle que: Saufring et SafePlus (ABB). Selon les différents processus de fabrication, ils peuvent être divisés en type de boîte commun (également connu sous le nom d'armoire gonflable ou armoire entièrement isolée SF6) et de type modulaire, tels que: RM6 et SM6 (Schneider).
Ces dernières années, les armoires de réseau SF6 se sont développées très rapidement, et les processus de fabrication et la fiabilité des produits ont le potentiel d'être à égalité avec les géants internationaux électriques. À l'heure actuelle, il n'y a qu'une poignée de fabricants nationaux qui produisent un niveau de distribution SF6 au niveau de 40,5 kV. Les autres sont tous des C-GIS du système de premier niveau, basés sur le système d'alimentation de premier niveau avec un courant important et une grande capacité.
L'unité principale de l'anneau isolée SF6 est un l'appareillage de commutation qui utilise le gaz SF6 à basse pression comme milieu d'isolation et d'extinction d'arc. Il s'agit d'un largeur de commutation important pour l'alimentation de l'unité principale du cycle et l'alimentation de l'alimentation du terminal. L'unité principale à anneau isolée SF6 développée par TimeTric Electric est un nouveau produit développé conformément à la "Unité principale du cycle de 12 kV (BOX) Plan de conception et de personnalisation (édition 2019)". Grâce à la conception standardisée, combinée à l'accumulation et aux précipitations de notre entreprise dans les bornes de distribution de puissance, il a réalisé une intégration profonde du primaire et du secondaire, intégrant une haute fiabilité, une maintenabilité facile, une modularisation et une sécurité.
Numéro de série | projet | unité | Unité de commutation de chargement | Unité électrique combinée | Unité de disjoncteur | ||
1 | Tension nominale | kv | vingt-quatre | vingt-quatre | vingt-quatre | ||
2 | Fréquence nominale | HZ | 50 | 50 | 50 | ||
3 | Courant nominal | A | 630 | 125 (dépend du courant de fusible) | 630 | ||
4 | Classé | 1 min | Phase, à la terre | kv | 65 | 65 | 65 |
isolation | Fréquence de puissance Tension résistée | Fracture | kv | 79 | 79 | 79 | |
niveau | Contrôle et circuits auxiliaires | kv | 2 | 2 | 2 | ||
Ruée vers la foudre | Phase, à la terre | kv | 125 | 125 | 125 | ||
Tension de trait de choc | Fracture | kv | 145 | 145 | 145 | ||
5 | Courant à court de temps de courte durée | ka / s | 20, 25/4 | —— | 20, 25/4 | ||
6 | Courant de trait de pic nominal | k | 50, 63 | —— | 50, 63 | ||
7 | Courant de rupture court-circuit noté | k | —— | Limité par les fusibles à haute tension | 20, 25 | ||
8 | Créant court-circuit noté à jour | k | 50, 63 | Limité par les fusibles à haute tension | 50, 63 | ||
9 | Courant de transfert nominal | A | —— | 1400 | —— | ||
10 | Courant de rupture actif nominal | A | 630 | —— | —— | ||
11 | Courant de rupture en boucle fermée notée | A | 630 | —— | —— | ||
12 | Séquence opérationnelle nominale | / | —— | —— | O-0.3S-CO-180S-CO | ||
13 | Vie mécanique | Interrupteur de chargement / disjoncteur | De premier ordre | 5000 | 5000 | 10000 | |
Déconnecteur / interrupteur de mise à la terre | De premier ordre | 3000 | 3000 | 3000 | |||
14 | Résistance à la boucle | bébé | ≤150 | —— | ≤150 | ||
15 | Pression de remplissage nominale (pression de jauge à 20 ℃) | MPA | 0.04 | ||||
16 | Taux de fuite de gaz relatif annuel | Année | ≤0,01% | ||||
17 | Gaz isolant | SF6 | |||||
18 | Niveau de protection | Compartiment (code IP) | / | Ip2xc | |||
Boîte à gaz (code IP) | / | IP67 | |||||
Cabinet (code IP) | / | IP41 | |||||
Cabinet (code I) | / | IK10 |
Timetric Electricrum Indoor haute tension SF6 Gas Isulaté Utilisation de l'interrupteur Environnement:
1. température ambiante: -40ºC ~ + 45ºC;
2. Humidité rélalative: le quotidien ne signifie pas plus de 95%, signifie mensuel pas plus de 90%;
3.Altitude: ne dépassant pas 4000m;
4.Le site d'installation doit être exempt de feu, danger explosif, pollution grave, corrosion chimique ou vibration sévère.
Appareillage de commutation isolée à gaz SF6 à haute tension

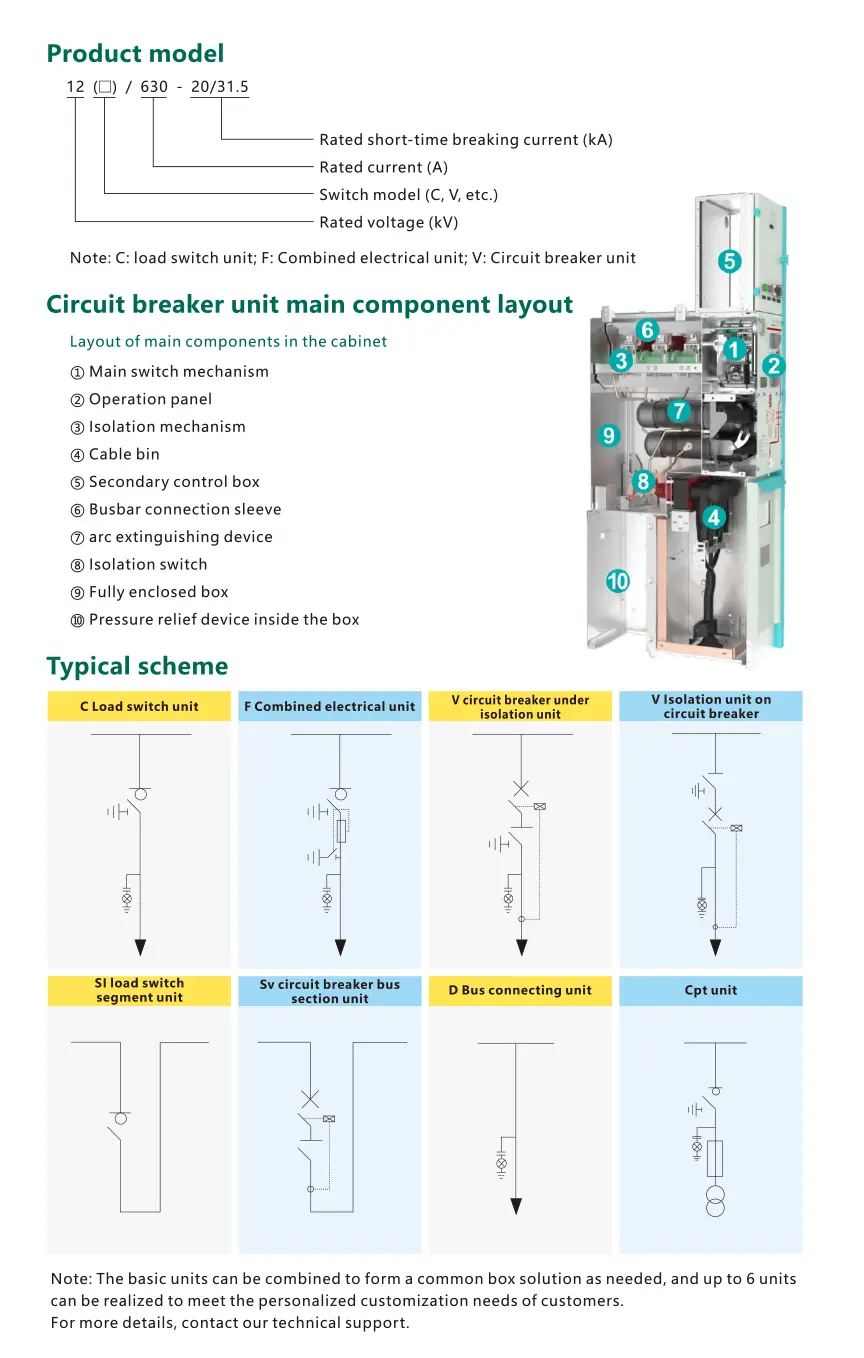

1. Structure de base de l'unité principale de l'anneau isolé de l'hexafluorure de soufre
L'unité principale de l'anneau isolé de l'hexafluorure à l'hexafluorure de soufre (ci-après l'unité principale du cycle SF6) est constituée de disjoncteurs, de déconnexateurs, de commutateurs de mise à la terre, de CT (transformateur actuel), de PT (transformateur de tension) et de dispositifs de contrôle, etc. L'unité principale de SF6 Ring utilise le gaz SF6 respectueux de l'environnement comme milieu isolant et présente les avantages de petite taille, léger et maintenance facile.
2.
1. Sécurité et fiable: le gaz SF6 a de bonnes performances d'isolation et une capacité d'extinction des arcs, ce qui peut effectivement empêcher la survenue de défauts électriques.
2. Petite taille et poids léger: le gaz SF6 a de bonnes performances d'isolation et une capacité d'extinction des arcs. Comparé à l'équipement électrique traditionnel à l'huile, l'unité principale de l'anneau SF6 est de petite taille et de poids léger, ce qui peut économiser considérablement l'espace au sol et le coût de construction de la station de distribution.
3. Entretien pratique: l'unité principale du cycle SF6 adopte une conception modulaire détachable, qui est pratique et rapide à entretenir et à remplacer, ce qui économise considérablement les coûts de maintenance.
Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?
Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.
Quel est votre délai de livraison le plus rapide?
Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.
Comment est votre service après-vente?
Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
