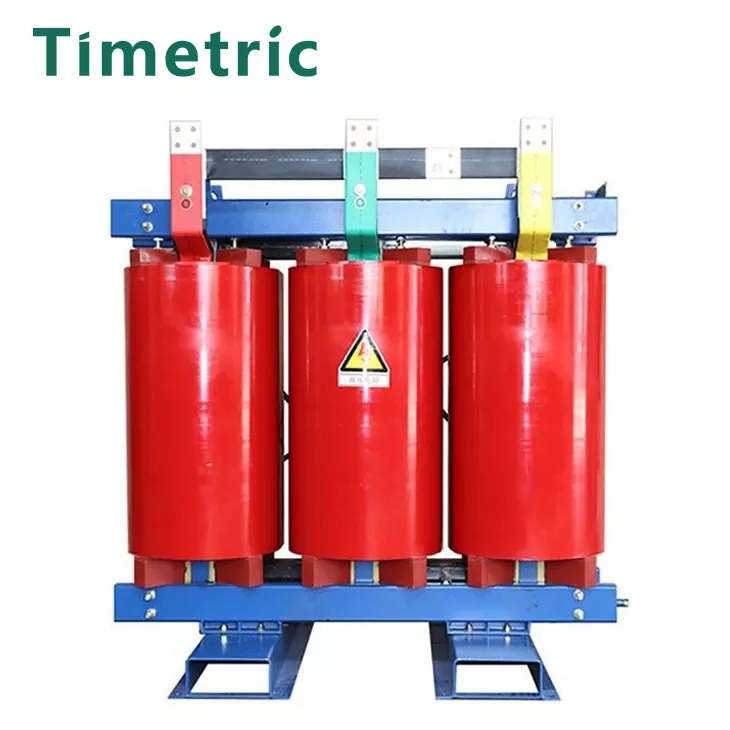

Transformateur de type sèche époxy de série SCB produit
  • Transformateur de type sèche époxy de série SCB produitTransformateur de type sèche époxy de série SCB produit
  • Transformateur de type sèche époxy de série SCB produitTransformateur de type sèche époxy de série SCB produit
  • Transformateur de type sèche époxy de série SCB produitTransformateur de type sèche époxy de série SCB produit
  • Transformateur de type sèche époxy de série SCB produitTransformateur de type sèche époxy de série SCB produit

Transformateur de type sèche époxy de série SCB produit

Le transformateur de type Dry Epoxy Série SCB produit par Timétric Electric est un transformateur haute performance qui utilise un processus de coulée intégral en résine époxy et a d'excellentes performances d'isolation électrique et durabilité. Sa conception met l'accent sur la sécurité, est complètement sans huile, élimine le risque d'incendie et de pollution et a une excellente résistance à l'humidité, une résistance à court-circuit et une résistance à la chaleur. Dans le même temps, le transformateur a une résistance mécanique élevée et une forte adaptabilité environnementale, ce qui en fait un choix idéal pour obtenir un fonctionnement stable, économique et respectueux de l'environnement.

envoyer une demande

Description du produit

SCB Series Epoxy Type Dry Transformateur produit est un transformateur isolée à l'air qui utilise la technologie d'isolation sèche au lieu de l'huile comme milieu isolant.

Ce qui suit est la structure générale des transformateurs de type sec SCB:

1. Matériel d'isolation: les transformateurs SCB utilisent des matériaux d'isolation au lieu d'une isolation traditionnelle à l'huile. Les matériaux d'isolation couramment utilisés comprennent le papier d'isolation sec, le contreplaqué isolant, etc. Ces matériaux peuvent résister efficacement à la dégradation électrique et fournir des performances d'isolation fiables.

2. Coil: Les enroulements du transformateur sont généralement faits de fils de cuivre ou d'aluminium hautement conducteurs pour améliorer l'efficacité de la conduction. Les bobines sont divisées en enroulements à haute tension et en enroulements basse tension.

3. Système d'isolation sec: les transformateurs SCB utilisent l'isolation de l'air et la technologie d'isolation sèche pour éliminer l'utilisation de l'isolation liquide (comme l'huile). Cela réduit les coûts de maintenance et améliore la sécurité.

4. Radiateur: Afin de dissiper la chaleur générée à l'intérieur du transformateur, un radiateur est généralement réglé à la surface du transformateur. Cela aide à maintenir le transformateur fonctionnant dans la plage de température normale.

5. Logement: L'extérieur du transformateur est généralement entouré d'un boîtier métallique pour offrir une protection et une protection mécaniques. Ce boîtier est généralement scellé pour empêcher l'humidité, la poussière et d'autres contaminants d'entrer dans le transformateur.

6. Système de contrôle de la température: Pour s'assurer que le transformateur fonctionne dans la plage de température appropriée, il peut être équipé d'un système de contrôle de la température tel qu'un capteur de température et un ventilateur.

7. SCB Series Epoxy Type Dry-Type Transformer présente certains avantages de la protection de l'environnement et de la résistance au feu car il n'utilise pas d'huile. Ils sont couramment utilisés dans certaines exigences ou occasions environnementales spéciales où une sécurité plus élevée est nécessaire. La conception et les spécifications spécifiques du

 Le transformateur peut varier en fonction du fabricant et de la demande.

Description du modèle

Principaux paramètres techniques

SCB10 Série 10KV Tension non excitation Réglementation du transformateur de puissance de type sec


Capacité nominale

(KVA)



Combinaison de tension

Étiquette de groupe

Perte sans charge (W)

Perte de charge (W)

Courant à vide (%)

Impédance court-circuit (%)

élevé (kv)

bas (kv)

30

6

6.3

10

10.5

11

0.4

Dyn11 ou Yyn0

190

710

2

4

50

270

1000

2

80

370

1380

1.5

100

400

1570

1.5

125

470

1850

1.3

160

540

2130

1.3

200

620

2530

1.1

250

720

2760

1.1

315

880

3470

1

400

980

3990

1

500

1160

4880

1

630

1340

5880

0.85

6

800

1520

6960

0.85

1000

1770

8130

0.85

1250

2090

9690

0.85

1600

2450

11730

0.85

2000

3050

14450

0.7

2500

3600

17170

0.7

Environnement de travail:

Timetric Electric SCB Series Epoxy Type Dry-Type Transformateur produit Environnement d'utilisation:

1. L'altitude au-dessus du niveau de la mer ne doit pas dépasser 1000 m.

2. Température ambiante:

un. Température maximale + 40 ℃.

né Température moyenne quotidienne maximale + 30 ℃.

c. Température moyenne annuelle maximale + 20 ℃.

d. Température minimale -30 ℃ (applicable aux transformateurs extérieurs).

E température minimale -5 ℃ (applicable aux transformateurs intérieurs).

3. Forme d'onde de la tension d'alimentation: la forme d'onde de la tension d'alimentation est similaire à l'onde sinusoïdale.

4. Symétrie de la tension d'alimentation multi-phase: La tension d'alimentation connectée au transformateur multi-phase doit être approximativement symétrique.

Caractéristiques et avantages des transformateurs

Caractéristiques et avantages du transformateur de type époxy de la série SSCB Produit: produit:



1. Économie d'énergie et faible bruit: avec l'introduction de nouvelles feuilles d'acier en silicium à faible consommation, de structures d'enroulement en feuille, de joints de noyau à tréts, d'exigences de protection de l'environnement, de recherche approfondie du bruit et de conception d'optimisation de l'ordinateur et d'autres nouveaux matériaux, de nouveaux processus et de nouvelles technologies, les futurs transformateurs de type sec seront plus d'énergie et plus silencieux.

2. Fiabilité élevée: l'amélioration de la qualité et de la fiabilité des produits sera la poursuite incessante des gens.

3. Grand capacité: des transformateurs de distribution 50-2500KVA à des transformateurs de puissance 10000-2000000kva / 35KV, avec l'augmentation continue de la charge d'énergie urbaine, des sous-étapes régionales du réseau urbain pénètrent de plus en plus en zones centrales urbaines, en zones résidentielles d'alimentation électrique et en mines et autres centres de charge, et les transformateurs de puissance de la communauté à grande capacité à 35 kV seront largement utilisés.

4. Combinaison multifonctionnelle: d'un seul transformateur en un transformateur combiné multifonctionnel avec le refroidissement par air, le boîtier de protection, l'interface de l'ordinateur de température, le transformateur à séquence zéro, la mesure électrique, la barre de barre et la sortie latérale fermée.

5. Développement dans plusieurs champs: des transformateurs principalement de distribution aux transformateurs de centrale, transformateurs d'excitation, transformateurs de redresseur de traction du métro, transformateurs de fournaise à courant élevé, centrales nucléaires, transformateurs spéciaux pour navires et plates-formes pétrolières et autres champs polyvalents.

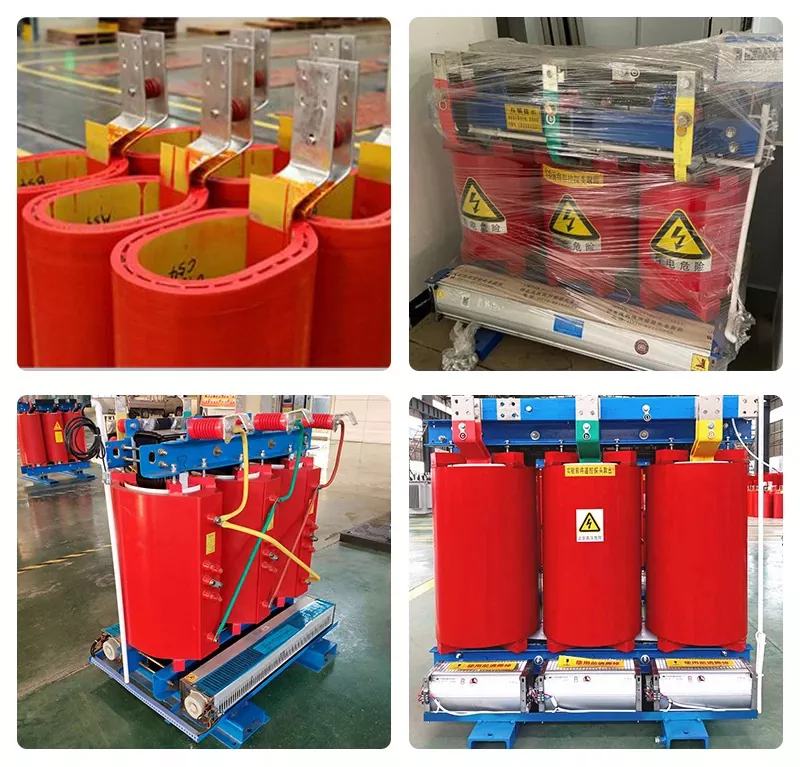

Produit réel

FAQ

Votre entreprise peut-elle fournir un transformateur de type à sec Epoxy Series personnalisé produit?

Bien sûr, veuillez fournir autant que possible toutes les exigences du transformateur immergé d'huile, telles que: tension, capacité, rapport de tension, fréquence, plage d'application de produit, méthode de refroidissement, etc.


Quel est votre délai de livraison le plus rapide?

Dans des circonstances normales, nous acceptons les demandes des clients, communiquons et confirmons les paramètres spécifiques du transformateur immergé d'huile, et le temps de production réel est déterminé en fonction de la quantité d'achat.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
