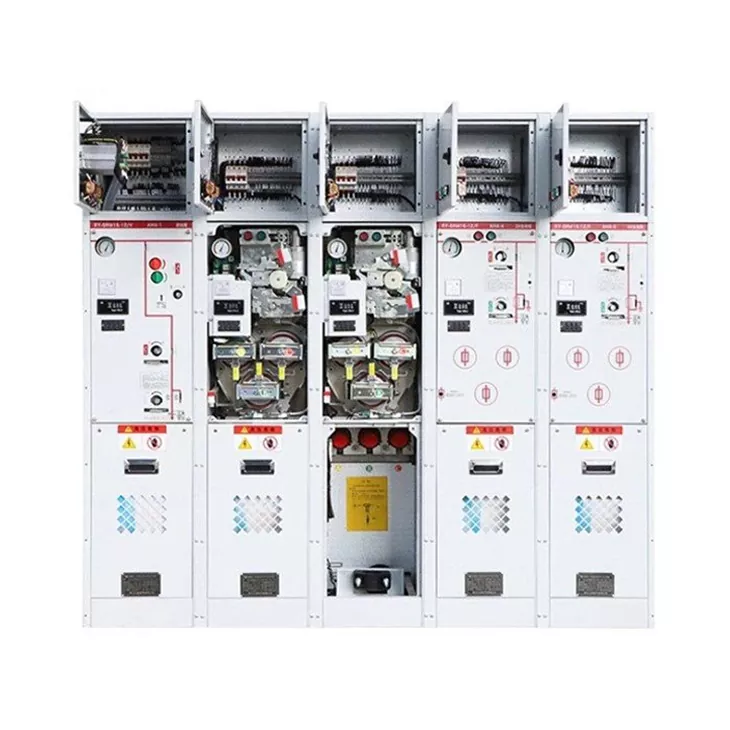

Unité principale de l'anneau isolé SF6 Gas SF6

Unité principale de l'anneau isolée SF6: le gaz SF6 est utilisé comme éteinte d'arc et milieu isolant; L'armoire à interrupteur est une structure entièrement scellée et entièrement isolée; Le bar, l'interrupteur et les pièces en direct sont complètement enfermés dans un boîtier en acier inoxydable. La cavité est remplie de gaz SF6 et le niveau de protection atteint l'IP67; L'appareillage de l'interrupteur entier n'est pas affecté par les conditions environnementales externes, et le fonctionnement normal de l'interrupteur peut être assuré même dans des cas extrêmes (comme l'immersion à court terme), et le produit est exempt de maintenance à vie. L'armoire de commutation a un dispositif de verrouillage complet "à cinq", ce qui élimine complètement les défaillances du personnel et de l'équipement causées par une mauvaise opération humaine. Toutes les armoires de commutation ont des canaux de décharge de pression fiables et sûrs, ce qui peut assurer la sécurité personnelle des opérateurs même dans des cas extrêmes. L'armoire de commutation est divisée en deux types: combinaison d'unité fixe et combinaison d'unité extensible. L'armoire de commutation entre et sort généralement de l'avant, et peut également réaliser une sortie latérale ou une expansion latérale en fonction de différentes positions d'installation; L'armoire est de petite taille et facile à installer, ce qui peut convenir à une utilisation dans des endroits avec un petit espace et un environnement dur; L'armoire de commutation peut être équipée de dispositifs électriques, télécommandés et de surveillance en fonction des différents besoins des utilisateurs.

GB / T3804 3,6 kV ~ 40,5 kV Interrupteur de charge CA à haute tension

GB / T1984 Brexer de circuit à haute tension

GB / T16926 Dispositif de combinaison de fusibles de chargement de charge AC à haute tension

GB / T1985 Déconnexion à haute tension et interrupteur de mise à la terre

GB / T3906 3,6 kV ~ 40,5 kV d'équipement de commutation et de contrôle enclos à AC AC

GB / T11022 Exigences techniques communes pour les normes d'équipement de commutation et de contrôle haute tension

GB / T4208 Contection de protection de l'enceinte (code IP)

DL / T404 3,6 kV ~ 40,5 kV d'équipement de commutation et de contrôle enclos à AC AC

GB / T311.1 Coordination d'isolation PARTIE 1: Définition, principes et planification

Plan de conception et de personnalisation standardisés de 12 kv (Box) de conception et de personnalisation (version 2022)

Principaux paramètres techniques

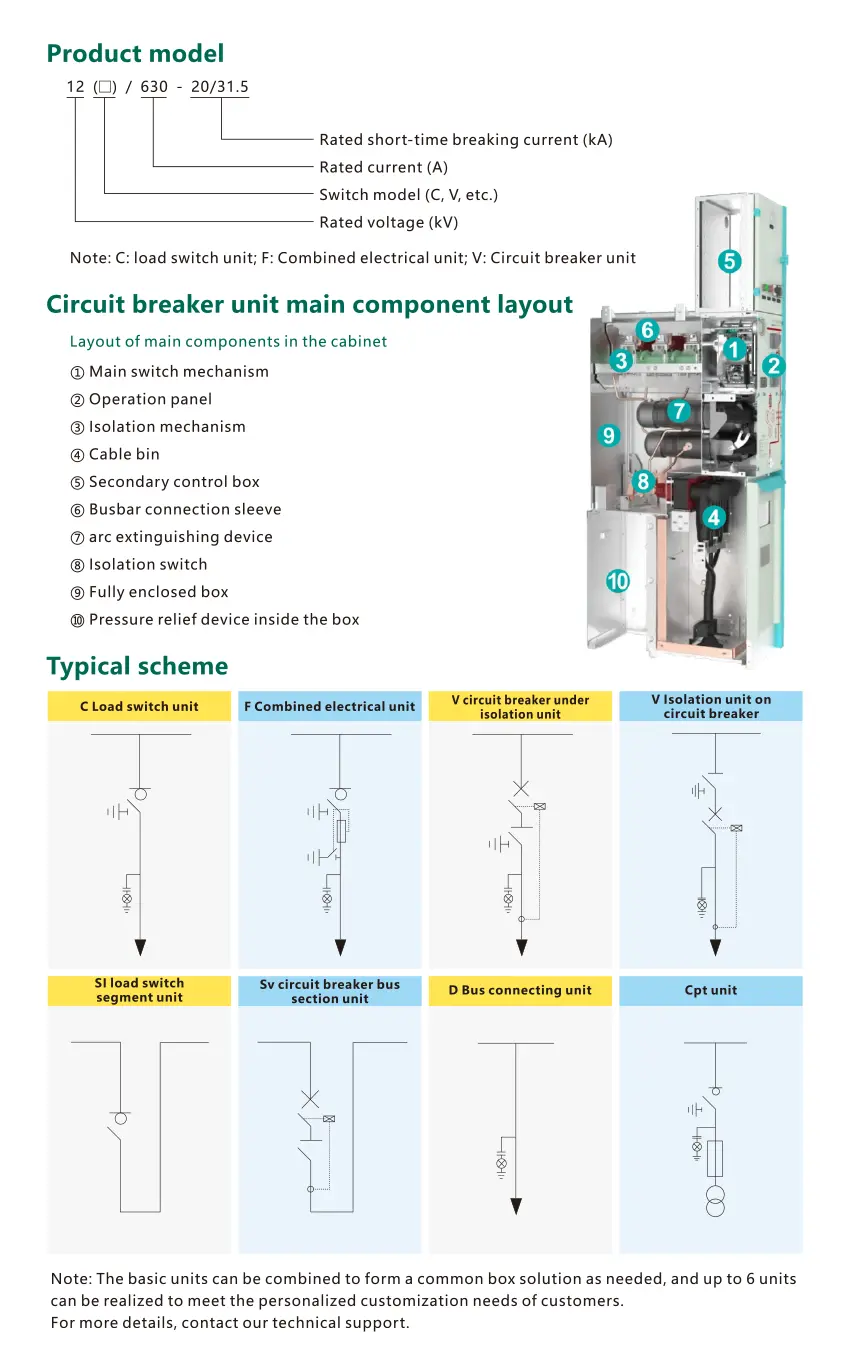

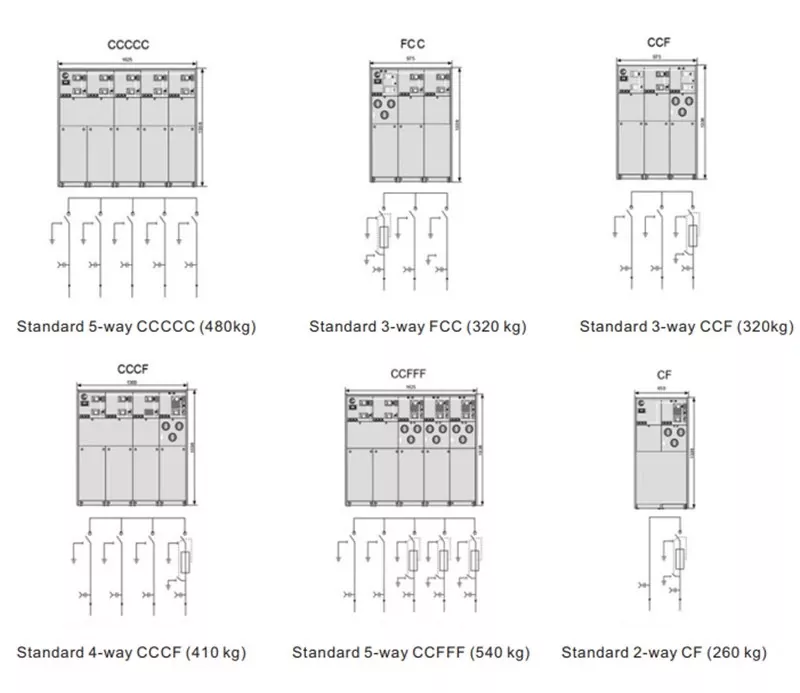

Structure et dimensions de montage

Environnement de travail:

Timetric Electricsf6 Gas Isulated Ring Unit Unit Usage Environment ：

1. température ambiante: -40ºC ~ + 45ºC;

2. Humidité rélalative: le quotidien ne signifie pas plus de 95%, signifie mensuel pas plus de 90%;

3.Altitude: ne dépassant pas 4000m;

4.Le site d'installation doit être exempt de feu, danger explosif, pollution grave, corrosion chimique ou vibration sévère.

Avantages et caractéristiques de l'appareillage de commutation

L'unité principale de l'anneau isolée en gaz TimeTric Electricsf6 comprend les aspects suivants:

1. Sécurité et fiable: l'armoire gonflable utilise du gaz SF6 de haute qualité, qui a une forte charge négative et d'excellentes performances d'isolation. Dans un champ électrique uniforme, la résistance à l'isolation est d'environ 2 à 3 fois celle de l'air, et elle est non toxique et sans odor. Il est également non inflammable, a d'excellentes performances d'extinction d'arc et des performances de refroidissement, de sorte que l'interrupteur de charge peut éteindre rapidement et de manière fiable l'arc après avoir coupé le courant.

2. Petite taille. L'utilisation de gaz SF6 avec d'excellentes performances d'isolation rend l'armoire gonflable plus petite, plus légère et plus compacte sur la prémisse des performances, de la sécurité et de la fiabilité, ce qui permet considérablement d'espace pour les utilisateurs.

3. Avancé et flexible. L'armoire gonflable adopte les concepts de conception et les méthodes de test de production internationaux, ce qui rend la série de produits entièrement simple, flexible en fonctionnement et fiable dans le verrouillage. De plus, il utilise une technologie de détection avancée et les derniers dispositifs de protection des micro-ordinateurs. Une variété de solutions techniques peuvent être fournies pour répondre à divers besoins des utilisateurs.

4. Conception entièrement modulaire, structure entièrement fermée et expansion complète. L'armoire gonflable est une nouvelle génération de l'appareillage modulaire compact. La boîte à gaz est soudée à partir de plaques en acier inoxydable de 3 mm de haute qualité, et toutes les pièces vivantes à haute tension (telles que les interrupteurs à vide, les interrupteurs de charge et les barres) sont scellés dans une boîte remplie de gaz SF6. L'ensemble de la série de produits a une structure modulaire, comme le type d'unité et le type de boîte universel. Chaque module a sa propre fonction et une coque métallique séparée, qui peut être élargie à volonté.

5. Adaptabilité tous temps. L'armoire remplie de gaz adopte une structure fermée et le système conducteur primaire est complètement indépendant de l'environnement de travail avec SF6 comme milieu, et n'est pas affecté par l'environnement externe (tel que: condensation, pollution, spray salin, petits animaux et produits chimiques, etc.). Il est vraiment sans entretien, adapté à divers endroits durs et a une forte capacité anti-immersion. La boîte à air et la boîte à fusibles ont atteint le niveau de protection de l'IP67. Fournissez à nos utilisateurs un système d'alimentation fiable et des coûts de fonctionnement et de maintenance économiques.

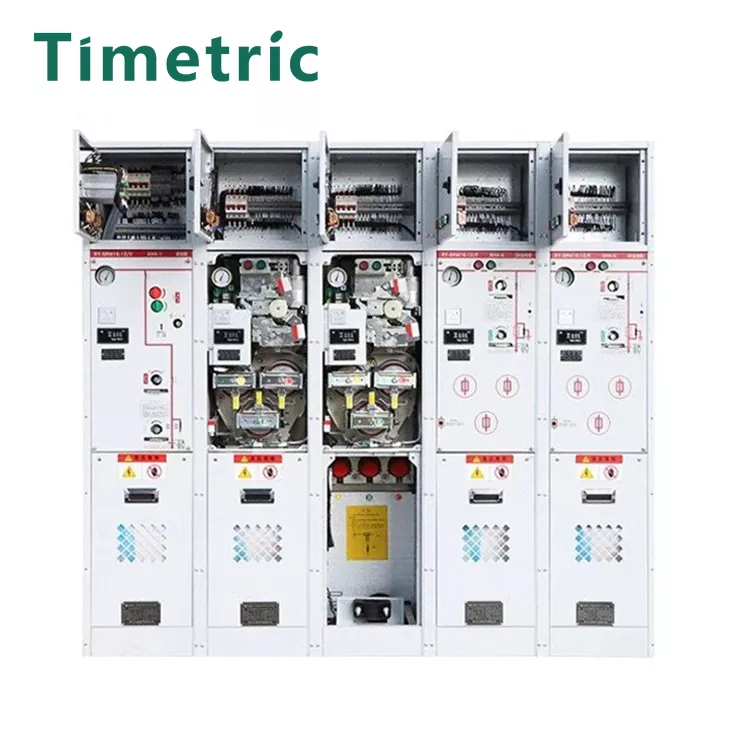

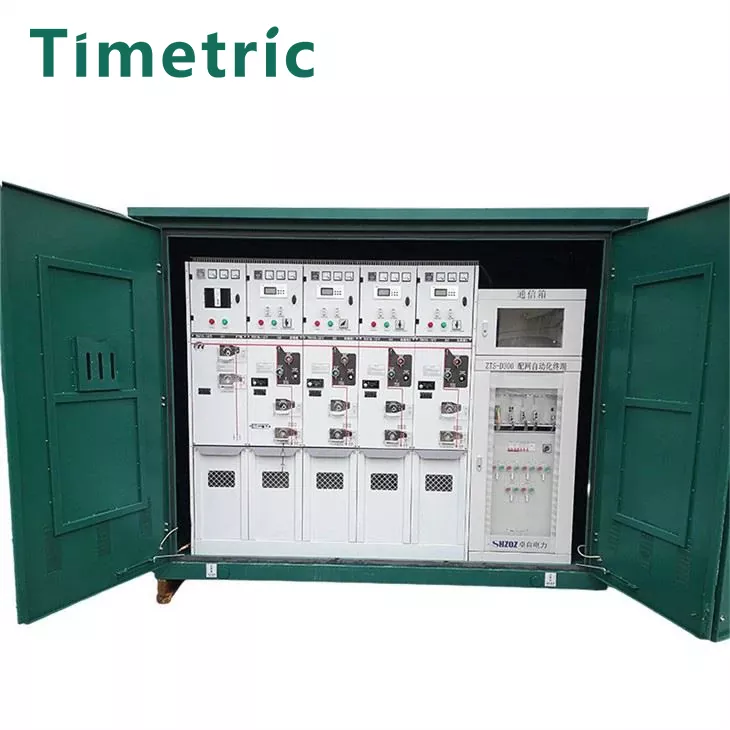

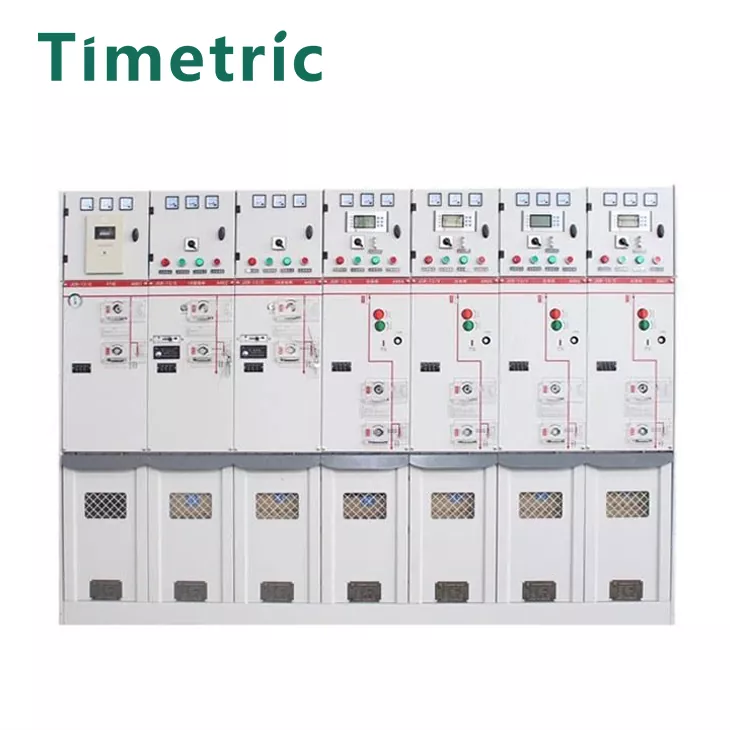

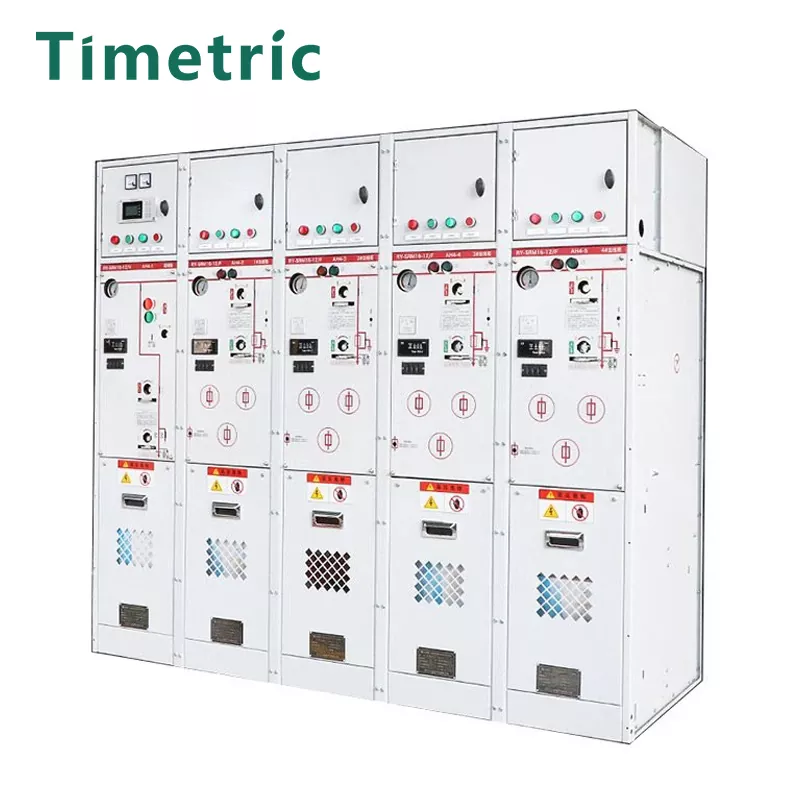

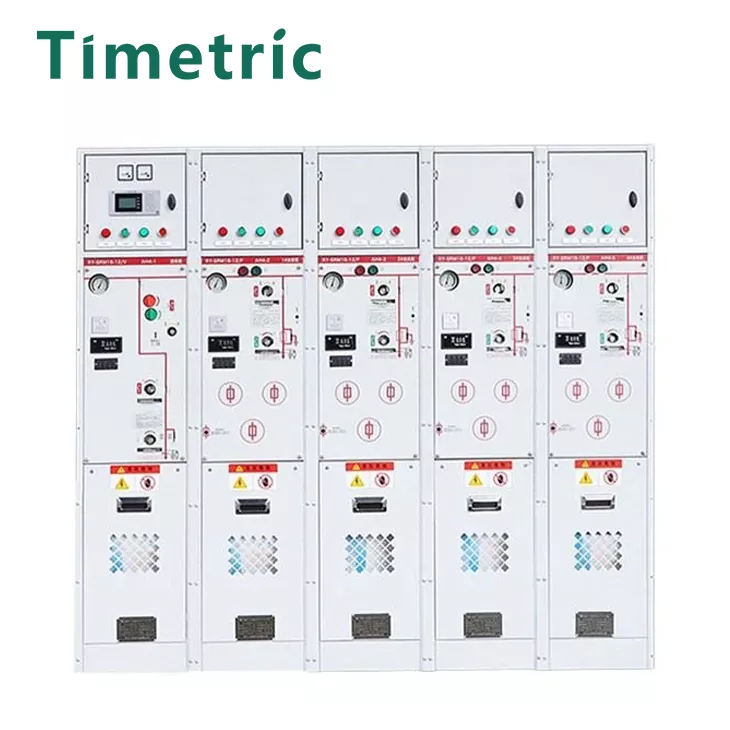

Produit réel

FAQ

Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?

Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.

Quel est votre délai de livraison le plus rapide?

Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. LeLa citation normale n'inclut pas le service après-site après-vente. Des communications et des conseils gratuits en ligne sont disponibles.
