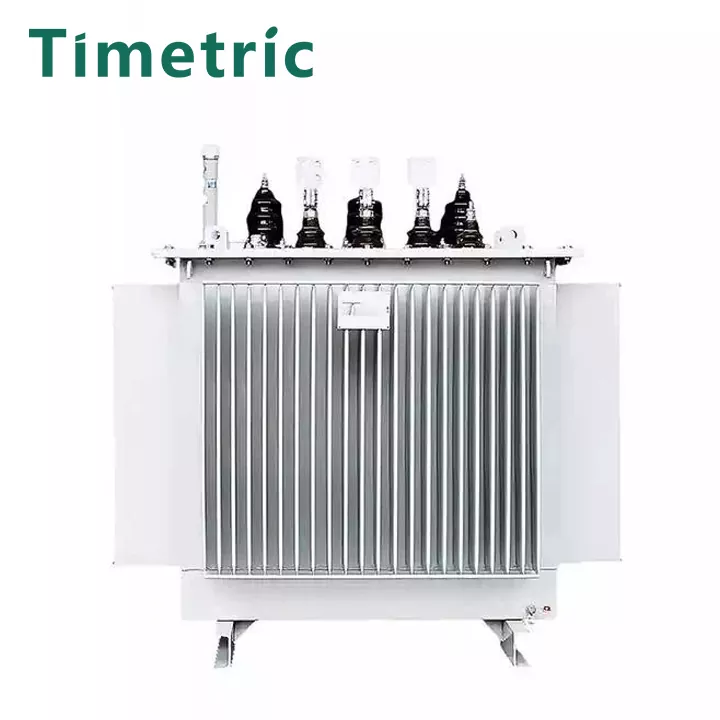

Transformateur de puissance triphasé
  • Transformateur de puissance triphaséTransformateur de puissance triphasé
  • Transformateur de puissance triphaséTransformateur de puissance triphasé
  • Transformateur de puissance triphaséTransformateur de puissance triphasé
  • Transformateur de puissance triphaséTransformateur de puissance triphasé
  • Transformateur de puissance triphaséTransformateur de puissance triphasé

Transformateur de puissance triphasé

Le transformateur de puissance triphasé produit par TimeTric Electric est un dispositif électrique utilisé pour transformer le niveau de tension CA. Il est généralement composé d'un enroulement à haute tension, d'un enroulement à basse tension, d'un noyau de fer et d'un réservoir d'huile, parmi lesquels l'enroulement à haute tension et l'enroulement basse tension réalisent la transformation de la tension à travers le principe de l'induction électromagnétique, le noyau de fer joue un rôle dans l'amélioration du champ magnétique, et le réservoir d'huile est utilisé pour l'isolation et la dissipation de chaleur.

envoyer une demande

Description du produit

Le transformateur de puissance triphasé produit par TimeTric Electric:

1. Définition du transformateur de puissance triphasé

Le transformateur de puissance triphasé est un dispositif électrique utilisé pour transformer les niveaux de tension CA. Il est généralement composé d'un enroulement à haute tension, d'un enroulement basse tension, d'un noyau de fer et d'un réservoir d'huile, parmi lesquels l'enroulement à haute tension et l'enroulement basse tension réalisent la transformation de la tension par le principe d'induction électromagnétique, le noyau de fer joue le rôle de l'amélioration du champ magnétique, et le réservoir d'huile est utilisé pour l'isolation et la dissipation de chaleur.


2. Classification du transformateur de puissance triphasé

Selon différentes normes de classification, les transformateurs de puissance triphasés peuvent être divisés en de nombreux types. Selon la forme structurelle, il peut être divisé en: immeuble à l'huile, sec, isolé en gaz, etc.; Selon le but, il peut être divisé en: transformateur de puissance, transformateur de distribution, autotransformateur, transformateur redresseur, etc.; Selon le nombre de phases, il peut être divisé en: transformateur monophasé, transformateur triphasé, etc.


3. Principe de travail du transformateur de puissance triphasé

Le principe de travail du transformateur de puissance triphasé est basé sur le principe de l'induction électromagnétique. Lorsque AC est passé dans l'enroulement haute tension, un champ magnétique alterné sera généré dans le noyau de fer, puis une force électromotrice sera induite dans l'enroulement basse tension, réalisant ainsi la transformation de tension. Pendant le processus de transformation, le rapport de virage entre l'enroulement haute tension et l'enroulement basse tension détermine le rapport de transformation de tension.

Principaux paramètres techniques

 30-2500kva 6-11KV Transformateur à l'huile

Capacité nominale
(KVA)

Combinaison de tension

Groupe de vecteur

Perte sans charge (W)

Perte de chargement

Courant à vide (%)

Impédance de court-circuit (%)

Haute tension (kV)

Range de taraudage

Basse tension (kV)

30















11

10.5

10

6.3

6

















± 5%

± 2 × 2,5%



















0.4

















Dyn

11 ou

Yyn0

130

630

2.1











4

50

170

910

2.0

63

200

1090

1.9

80

250

1310

1.8

100

290

1580

1.6

125

340

1890

1.5

160

400

2310

1.4

200

480

2730

1.3

250

560

3200

1.2

315

670

3830

1.1

400

800

4520

1.0

500

960

5410

1.0

630

1200

6200

0.9





4.5

800

1400

7500

0.8

1000

1700

10300

0.7

1250

1950

12000

0.6

1600

2400

14500

0.6

2000

2850

19500

0.6

5

2500

3000

21200

0.6

5

Environnement de travail:

Transformateur de puissance de phase électrique temporelle Utiliser l'environnement:

1. Altitude applicable: ≤5000m.

2. Température ambiante: -15 ℃ ~ + 45 ℃.

3. Humidité relative: ≤ 90%.

4. Le site d'installation doit être exempt de gaz, de vapeur, de dépôts chimiques, de saleté, de poussière conductrice et d'autres substances explosives, inflammables et corrosives qui affectent sérieusement la résistance à l'isolation du transformateur.

5. Tout ce qui ne remplit pas les conditions d'utilisation ci-dessus doit être négociée avec nous.

6. Des conception et une fabrication minutieuses peuvent être effectuées en fonction des besoins des utilisateurs.


Afin de garantir le fonctionnement sûr et fiable du transformateur, les inspections et les tests nécessaires doivent être effectués avant le fonctionnement, une surveillance stricte et un entretien régulier doivent être effectués pendant le fonctionnement, et des anomalies du transformateur doivent être découvertes et manipulées dans le temps.

Avant de mettre en service, des transformateurs nouveaux et révisés devraient accorder une attention particulière à vérifier si le niveau d'huile de l'armoire de stockage d'huile est normal, si le dessicant dans le dessicant est humide, si les voies respiratoires de sécurité sont intactes, si le point de mise à la terre du robinet est normal, que le dispositif de refroidissement soit complet, si le circuit de commande est bon, si le dispositif de mise à la terre est intact, etc.; Dans les éléments d'essai, une attention particulière doit être accordée à la mesure de la résistance à l'isolation, du rapport d'absorption et de la détermination du groupe de connexion; Dans la surveillance des opérations, une attention particulière doit être accordée aux quantités physiques du transformateur, qui doivent être dans la plage nominale.

Pendant le fonctionnement du transformateur, les défauts les plus courants sont les défauts enroulés, les défauts de noyau et les défauts partiels tels que les bagues et les interrupteurs de robinet; Selon le phénomène de la faille, la cause doit être trouvée et la méthode de traitement correspondante doit être adoptée. Le tableau suivant répertorie le phénomène, la cause et les méthodes de traitement des défauts de transformateurs communs.

Caractéristiques et avantages des transformateurs

Caractéristiques et avantages du transformateur de puissance triphasé:

1. Isolement élevé;

2. Bonne performance N-G;

3. Suppression d'interférence en mode commun élevé;

4. Convertir △ en y ou y en △;

5. Conversion facile des robinets de tension;

6. Conçu en fonction des exigences de performances spéciales de l'utilisateur.

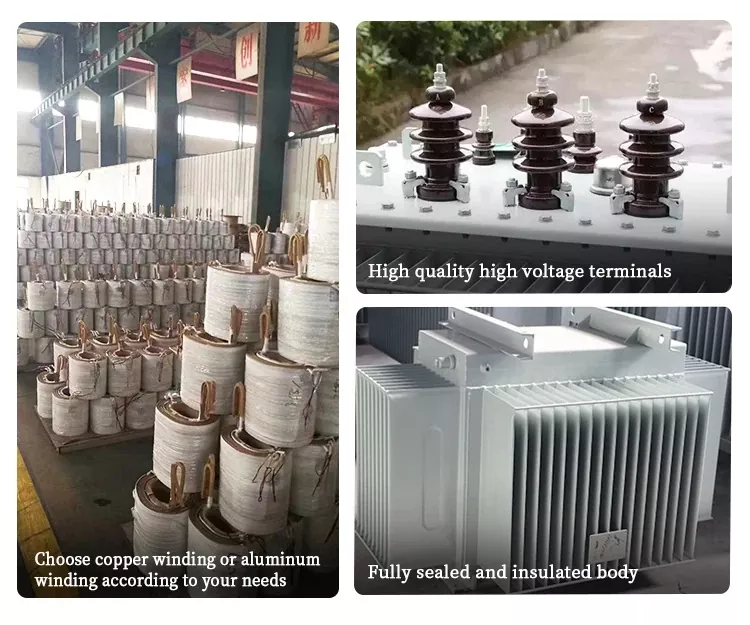

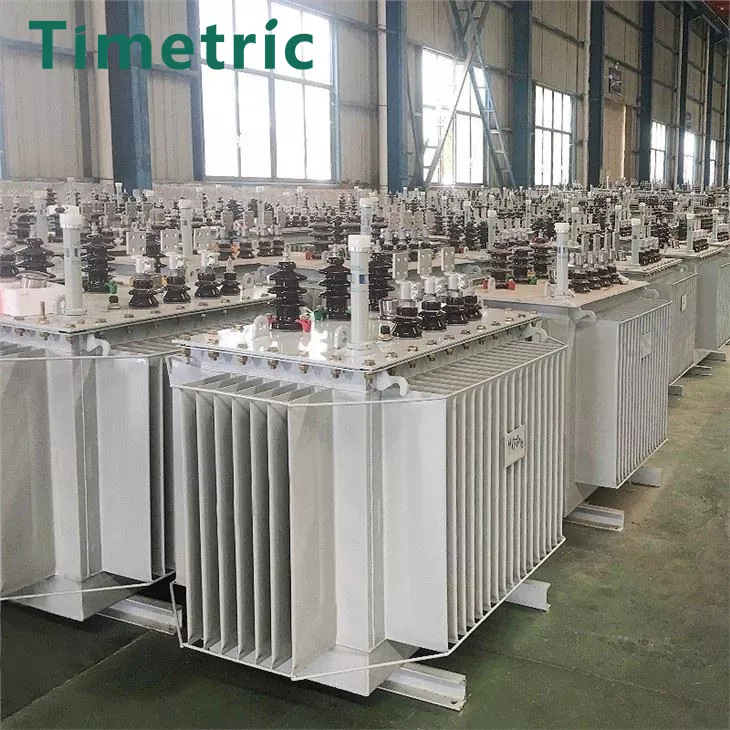

Produit réel

FAQ

Votre entreprise peut-elle fournir un transformateur de puissance triphasé personnalisé?

Bien sûr, veuillez fournir autant que possible toutes les exigences du transformateur immergé d'huile, telles que: tension, capacité, rapport de tension, fréquence, plage d'application de produit, méthode de refroidissement, etc.


Quel est votre délai de livraison le plus rapide?

Dans des circonstances normales, nous acceptons les demandes des clients, communiquons et confirmons les paramètres spécifiques du transformateur immergé d'huile, et le temps de production réel est déterminé en fonction de la quantité d'achat.


Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
