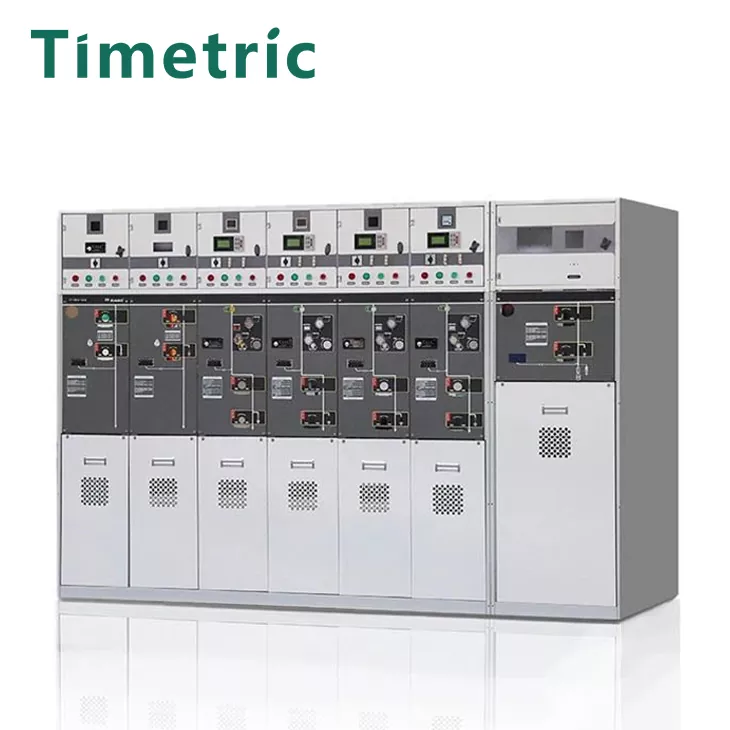

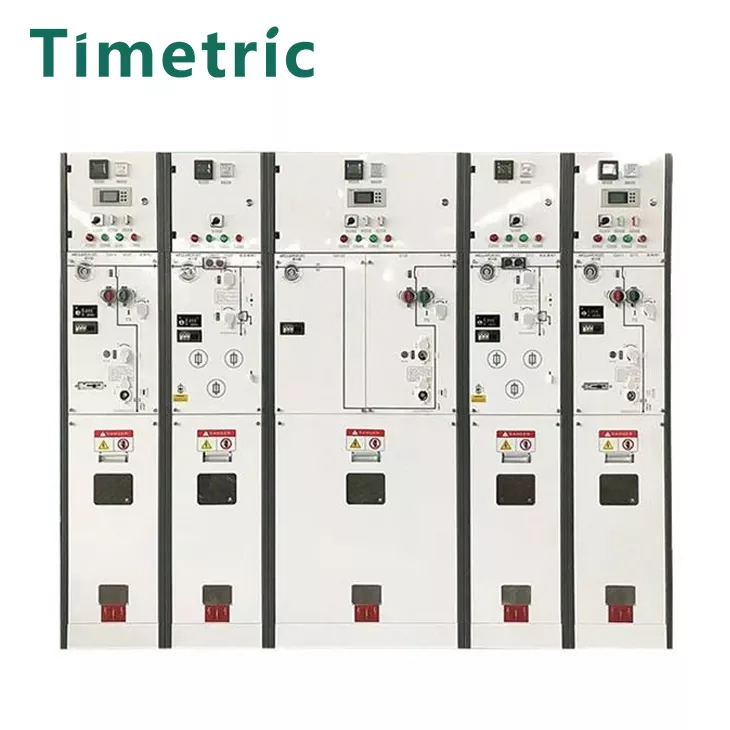

TIMETRIC XGN -12 (Z) T630-20 Série 10KV Boutrage Boundary Circuit Grewtandar est une l'appareil de commutation respectueuse de l'environnement développé par notre entreprise en fonction de la tendance de développement de l'industrie de l'énergie et de l'expérience du service sur le terrain et de la conception et de la construction de réseaux de distribution d'énergie pendant de nombreuses années, offrant des produits excellents et respectueux de l'environnement pour le réseau de distribution de puissance de mon pays et de conférences et absorbant d'excellents technologies et des concepts de conception à la maison et à l'abri. Ce produit a d'excellentes performances telles qu'une conception raisonnable, une alimentation fiable, une structure compacte, une installation pratique, un fonctionnement flexible, une petite taille et des performances à coût élevé. Il convient au système de distribution de tension nominal en trois phases AC 50Hz; Particulièrement adapté aux petites stations de distribution secondaires, à l'appareillage de commutation, aux entreprises industrielles et mines, aux zones résidentielles urbaines, aux aéroports, aux chemins de fer, aux tunnels, aux immeubles de grande hauteur et à d'autres systèmes électriques pour recevoir et distribuer de l'énergie électrique. Lieux appropriés: stations de distribution et appareils de commutation de type boîte dans les centres de charge tels que les réseaux intelligents, la distribution de puissance urbaine, les bâtiments, les entreprises industrielles, etc. Caractéristiques techniques: adhérer au concept de conception vert et respectueux de l'environnement en termes de concept et de pensée.
1. Timetrique XGN -12 (Z) T630-20 Série 10kV Boutrage Boundary Circuit de commutation II et III L'unité principale de l'anneau est une nouvelle génération d'unité principale d'anneau avec l'interrupteur de charge d'hexafluorure de soufre comme interrupteur principal. Il adopte l'isolation aérienne, la structure compacte et simple, le fonctionnement flexible, l'installation facile et possède plusieurs fonctions de verrouillage. Il peut être largement utilisé dans le système d'automatisation des réseaux de distribution avec mécanisme électrique, PT, CT, UPS, RTU, etc. Avec la technologie des capteurs et le relais de protection modernes, il peut entièrement répondre aux besoins changeants du marché avec ses performances techniques avancées et son schéma d'assemblage léger et flexible.
Timetric Electric XGN -12 (Z) / T630-20 Série 10 kV Circuit de commutateur Circuit Circuit, les unités de commutation de base comprennent l'armoire de commutation de charge, l'armoire électrique combinée, l'armoire de disjoncteur de circuit. L'armoire de l'interrupteur de charge est équipée d'un interrupteur de charge à trois positions combiné; L'armoire électrique combinée est équipée d'un armoire électrique combinée de l'interrupteur de charge; L'armoire du disjoncteur est équipée d'un disjoncteur à vide XGN-12 / T630-20 spécial et d'un déconnecteur à trois positions; L'unité multifonctionnelle est une combinaison des unités fonctionnelles ci-dessus.

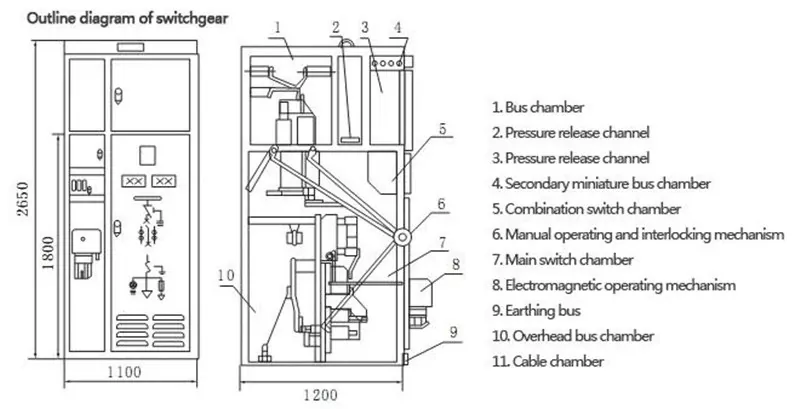

Timetric Electric XGN -12 (Z) / T630-20 Série 10KV Circuit limite d'appareillage de disjoncteur se compose de compartiments fonctionnels tels que l'unité d'inflation, la salle des mécanismes, la salle de câble, la salle du canal de décharge de pression, la salle d'instruments, etc., parmi laquelle l'unité d'inflation est le composant central.
Le commutateur de charge à trois positions a trois positions: "fermeture", "ouverture" et "mise à la terre". Les trois positions sont verrouillées les unes avec les autres. Selon la fonction, il peut être décomposé en interrupteur de charge et interrupteur de mise à la terre, partageant un arbre rotatif. Un interrupteur de charge à trois positions est équipé d'un mécanisme de fonctionnement à trois positions. Le côté de la fonction du commutateur de charge peut être utilisé par le stockage d'énergie électrique ou manuel, et le ressort peut être ouvert et fermé rapidement après avoir passé le milieu; Le côté de la fonction de commutation de mise à la terre est fonctionné manuellement et le ressort peut être ouvert et fermé rapidement après avoir passé le milieu.
Le circuit principal de la Timetric Electric XGN -12 (Z) / T630-20 Série 10KV Circuit Boundary Circuit Germers (chaque interrupteur, barre de connexion interne, à l'extérieur du tube de fusible, etc.) est enfermé dans une boîte scellée remplie de gaz SF6.
Lorsqu'une faille d'arc interne se produit en raison de conditions de travail anormales ou d'une mauvaise opération, le gaz à haute pression généré est déchargé par le canal formé par la destruction du disque éclaté.
Les armoires forment une connexion primaire efficace à travers le coupleur mère, qui est entièrement isolé et entièrement scellée.
Les lignes d'entrée et de sortie, le PT et le paraflement de foudre forment une connexion efficace via des accessoires de câble, qui sont entièrement isolés et entièrement scellés.
Le CT adopte le type de noyau du câble pour assurer une isolation complète et un scellement complet.
projet | unité | Module C | Module F | Module V | Module CB | ||
Commutateur de chargement | Appareils électriques combinés | Interrupteur à vide | Déconnecteur / interrupteur de mise à la terre | Disjoncteur à vide | Déconnecteur / interrupteur de mise à la terre | ||
Tension nominale | kv | 12/24 | 12/24 | 12/24 | 12/24 | 12/24 | 12/24 |
Fréquence de puissance Tension résistée | kv | 42/50 | 42/50 | 42/50 | 42/50 | 42/50 | 42/50 |
Lightning Impulse Tension Tension | kv | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
Courant nominal | A | 630/630 | Remarque 1) | 630/630 | 1250/630 | ||
Capacité de rupture | |||||||
Courant de rupture en boucle fermée | A | 630/630 | |||||
Câble de charge de chargement | A | 135/135 | |||||
Courant de rupture actif de 5% | A | 31.5- | |||||
Courant de rupture de défaut de sol | A | 200/150 | |||||
COURANT DU COURANT DE LA CHARGE DE CÉLÉBRALS pendant la faille de la terre | A | 115/87 | |||||
Courant de rupture de court-circuit | k | Remarque 2) | 20/16 | 25/20 | |||
Capacité de clôture | Le | 63 / 52,5 | Remarque 2) | 50/40 | 50/40 | 63/50 | 63/50 |
À court de temps résiste à Current 2 secondes | k | 25 / - | |||||
À court de temps résiste à 3 secondes actuelles | k | -/vingt-et-un | 20/16 | 20/16 | 25/20 | 25/20 | |
Vie mécanique | De premier ordre | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
Timetric ElectricXGN -12 (Z) / T630-20 Série 10KV Circuit de bergeur Appareillage de commutation Utilisation:
◆ Température de l'air ambiant: limite supérieure + 40 ℃, limite inférieure -40 ℃
◆ Humidité: l'humidité relative moyenne quotidienne ne dépasse pas 95%; La moyenne mensuelle ne dépasse pas 90%.
◆ Pression de vapeur d'eau: la moyenne quotidienne ne dépasse pas 2,2 kPa; La moyenne mensuelle ne dépasse pas 1,8 kPa;
◆ L'altitude ne dépasse pas 2000m.
◆ L'air environnant n'est évidemment pas pollué par la poussière, la fumée, les gaz corrosifs et inflammables, la vapeur ou la brume de sel.
◆ L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kv.6. Il n'y a pas d'incendie, de risque d'explosion, de pollution grave, de corrosion chimique et de vibrations graves.
7. Les conditions de travail spéciales, lorsqu'elles sont utilisées dans les conditions environnementales normales dépassant les conditions spécifiées, doivent être négociées par l'utilisateur et le fabricant.
Timetric électrique Timetric ElectricXGN -12 (Z) / T630-20 Série 10kV Boutrage Boundary Swergers Gargers Acclure les aspects suivants:
1. Conception modulaire, facile à développer.
2. Chambre de gaz scellé en tôle en acier inoxydable.
3. Le coupleur de barre de barre isolé solide enfichable est utilisé entre les armoires et le fonctionnement du gaz SF6 n'est pas impliqué lorsque l'armoire de commutation est élargie.
4. Plug-in Cable à cône intérieur ou cône extérieur, installation simple et rapide.
5. Toutes les électrodes de l'unité de remplissage de gaz sont des électrodes d'arc.
6. Surveillance en ligne du relais de densité de gaz.
7. Il a un dispositif de libération de pression et un canal de libération fiable.
8. Un armoire à unité unique ou une armoire de combinaison d'unités commune peut être fournie.
Votre entreprise peut-elle personnaliser les produits en fonction de mes exigences?
Oui, nous pouvons personnaliser les produits en fonction des exigences du client. D'une manière générale, les clients doivent seulement fournir: disposition de circuits, tension, courant, etc.
Quel est votre délai de livraison le plus rapide?
Normalement, nous acceptons les demandes des clients. Une fois que les paramètres techniques de l'armoire de commutation sont connectés, il faut 1 à 2 jours pour émettre une liste de prix et communiquer avec les clients sur la production et le délai de livraison en fonction de la situation réelle.
Comment est votre service après-vente?
Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
