Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V
  • Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 VVerrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V
  • Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 VVerrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V
  • Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 VVerrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V
  • Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 VVerrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V

Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V

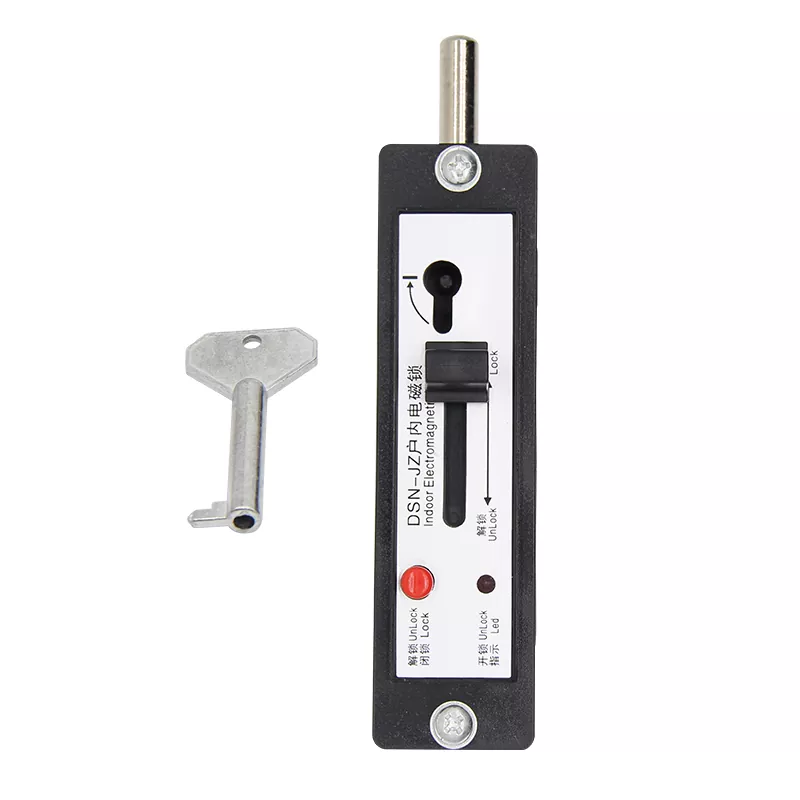

Caractéristiques du verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V Le verrou électromagnétique intérieur est un dispositif de verrouillage pour les mécanismes de commande électroniques afin d'éviter un mauvais fonctionnement des appareils de commutation à haute tension. Il convient principalement aux portes d'armoires avant et arrière des appareillages haute tension intérieurs, aux interrupteurs d'isolement, aux disjoncteurs, aux fils de mise à la terre et à d'autres pièces qui doivent être verrouillées pour obtenir un verrouillage afin d'éviter un mauvais fonctionnement. C'est un dispositif de verrouillage indispensable pour les services de production et d'alimentation électrique.

envoyer une demande

Description du produit








Appareillage intérieur moyenne tension - Verrouillage électromagnétique intérieur

Verrouillage d'appareillage de commutation intérieur DSN-JN-LY 220 V 110 V


Processus d'installation étape par étape

  1. Commencez par retirer l'écrou M5, la rondelle élastique et la rondelle plate de la vis de montage du panneau.
  2. Placez le côté pêne du corps de la serrure à travers l’ouverture de la porte de l’armoire depuis l’extérieur. Faites pivoter le corps de la serrure pour aligner la vis de montage avec le trou de 60 mm sur la porte de l'armoire. Assurez-vous que le panneau de verrouillage et le panneau de porte de l'armoire sont alignés et de niveau.
  3. Dans la porte de l'armoire, assemblez la rondelle plate, la rondelle élastique et l'écrou M5 sur la vis M5 du panneau de verrouillage. Serrez fermement l'écrou M5 pour fixer le verrou en place.

Instructions d'utilisation

(1)Fonctionnement normal

un. Pour lancer, appuyez sur le bouton pour activer l’alimentation. Cette action amène la bobine électromagnétique à séparer le noyau de fer mobile de la butée du pêne de verrouillage. Le voyant de déverrouillage s’allumera, indiquant que vous êtes prêt à déverrouiller.

b. Pour déverrouiller la porte de l'armoire, tournez la poignée dans le sens de déverrouillage (dans le sens des aiguilles d'une montre pour une ouverture à gauche, dans le sens inverse des aiguilles d'une montre pour une ouverture à droite). Lorsque la poignée atteint sa position limite et que vous continuez à appliquer une force, le pêne de verrouillage reviendra automatiquement en position verrouillée, permettant à la porte de l'armoire de s'ouvrir. Si le pêne de verrouillage n'est pas en position déverrouillée, il reviendra automatiquement en position verrouillée (réinitialisation automatique). Si le pêne de verrouillage est déjà en position verrouillée, tournez manuellement la poignée pour remplir l'exigence de verrouillage.

Remarque : Les serrures A et B partagent la même apparence et les mêmes dimensions d'installation.

(2)Méthode d'opération

A. Utilisez le bouton de numérotation. B. Tirez la poignée.

(3)Déverrouillage manuel

un. Appuyez sur le bouton pour débrancher l'alimentation électrique, en désactivant le voyant de déverrouillage. Le noyau de fer mobile adhèrera à la butée du pêne de verrouillage, ce qui signifie que le déverrouillage est interdit.

b. Dans des scénarios de déverrouillage spéciaux, utilisez la clé de déverrouillage pour l'insérer dans le trou de déverrouillage désigné. Tournez la clé de 90° vers le "-" (position d'arrêt), comme indiqué sur le panneau. Éloignez le noyau de fer mobile de la butée de verrouillage.

c. Suivez les mêmes étapes que pour le fonctionnement normal (étape b) pour atteindre l'état « déverrouillage manuel ».

Remarque : La clé de déverrouillage sert à libérer l'état verrouillé en poussant le noyau de fer en mouvement. Pour obtenir un déverrouillage complet, il faut utiliser le cadran ou la poignée, car la clé seule ne peut pas déverrouiller directement la serrure.






Spécifications pertinentes :

  1. Tension de fonctionnement : AC/DC 220 V, 110 V.
  2. Contact auxiliaire : Courant ≤ 3A Courant ≤ 6A (lorsque le disjoncteur est verrouillé)
  3. Environnement d'exploitation: un. Température : varie d'un maximum de +40°C à un minimum de -25°C à -10°C. b. Humidité : moyenne quotidienne ne dépassant pas 95 % Moyenne mensuelle ne dépassant pas 90 % c. Température de l'air ambiant : Les zones générales varient d'un maximum de +40 °C à un minimum de -10 °C. Les zones alpines connaissent un minimum de -25°C. d. Altitude : altitude de la zone d’installation ne dépassant pas 1 000 m. e. Humidité environnementale : l'humidité relative moyenne quotidienne ne dépasse pas 95 %, tandis que la moyenne mensuelle reste inférieure à 90 %. F. Conditions environnementales : Aucune pollution significative, aucune présence de substances inflammables, explosives, chimiquement corrosives, ni de brouillard salin. De plus, il ne devrait pas y avoir de vibrations intenses fréquentes.
