LW8-40.5AG SF6 Disjoncteur

Article: LW8-40.5AG SF6 BRISEUR DE CIRCUIT

· Structure: Chaque pôle est conçu avec une structure à fracture unique à colonne de colonne.

· Extinction de l'arc: utilise le principe de l'extinction de l'arc de l'énergie soi-même pour des performances efficaces.

· Agtuation: équipé de l'actionneur de ressort ACT14, permettant un fonctionnement fiable.

· Lien mécanique: incorpore la liaison mécanique en phase athrune, assurant des performances synchronisées à toutes les phases.

· Conformité: ce disjoncteur répond aux exigences des normes GB1984 ANDIEC62271-100 pour les équipements à haute tension.

Description du modèle

Principaux paramètres techniques

Structure et dimensions de montage

Environnement de travail:

Article: LW8A-40.5 Disjoncteur SF6

Température ambiante:

Limite supérieure: + 40 ° C

Limite inférieure: -30 ° C

Altitude:

≤ 2000 mètres au-dessus du niveau de la mer

S'il est installé à des altitudes plus élevées, des ajustements au niveau d'isolation peuvent être nécessaires.

Pression du vent:

≤700 PA (équivalent à des vitesses de vent allant jusqu'à 34 m / s).

Conditions sismiques:

Le disjoncteur est conçu pour résister à l'intensité de la terre à 8 degrés.

Niveau de contamination:

Classe I, indiquant qu'il convient aux niveaux normaux de pollution de l'environnement.

Fluctuations de température:

Différence de température quotidienne maximale: pas plus de 25 ° C.

Causes possibles de défaillance du circuit électrique

Article: LW8A-40.5 Disjoncteur SF6

1.Faut dans l'isolation gazeuse SF6

· Fuite de gaz SF6: le gaz SF6 (hexafluorure de soufre) est utilisé pour isoler les contacts du disjoncteur. Toute fuite ou détérioration du gaz peut réduire ses propriétés isolantes, conduisant à des pannes de performances et à un éventuel incapacité à interrompre les courants de défaut.

· Pression insuffisante du gaz: une faible pression de gaz peut provoquer un fonctionnement inapproprié du disjoncteur, car le gaz SF6 fait partie intégrante de l'étanché de l'arc pendant un défaut.

2. échecs mécaniques

· Dysfonctionnement du mécanisme de ressort: le disjoncteur fonctionne à travers un mécanisme de ressort, qui stocke l'énergie pour l'ouverture et la fermeture. Un dysfonctionnement au printemps ou dans le mécanisme de l'actionneur peut empêcher un bon fonctionnement, conduisant à un échec à ouvrir ou fermer le disjoncteur.

· Usure de contact ou dommage: Au fil du temps, les contacts du disjoncteur peuvent s'user, devenir piqués ou subir des dommages mécaniques, compromettant sa capacité à fabriquer ou à briser le circuit au besoin.

3. défauts électriques

· Surprofacture ou court-circuit: une surcharge ou un court-circuit au-delà de la capacité d'interruption du disjoncteur peut entraîner une surchauffe ou des dommages aux composants internes du disjoncteur.

· Paramètres de voyage incorrects: si les paramètres de voyage sont mal configurés ou si le relais de protection ne fonctionne pas correctement, le disjoncteur peut ne pas se déclencher en cas de surintensité ou de défaut.

4. Fauteurs d'arc

Échec de l'extinction de l'arc: les disjoncteurs SF6 reposent sur les propriétés de trempe de l'arc du gaz SF6. Si le disjoncteur ne parvient pas à éteindre correctement l'arc électrique (en raison de problèmes de pression de gaz ou de contamination), cela peut entraîner des arcs persistants, endommageant le disjoncteur et l'équipement environnant.

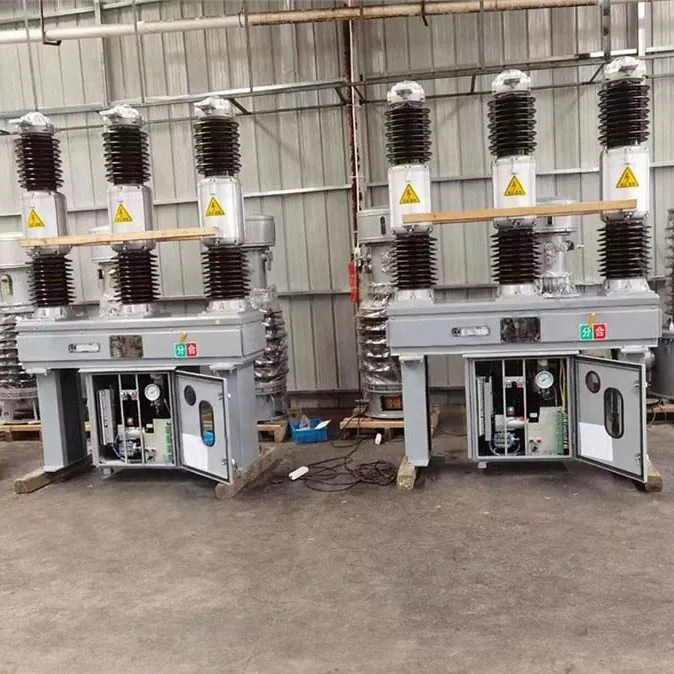

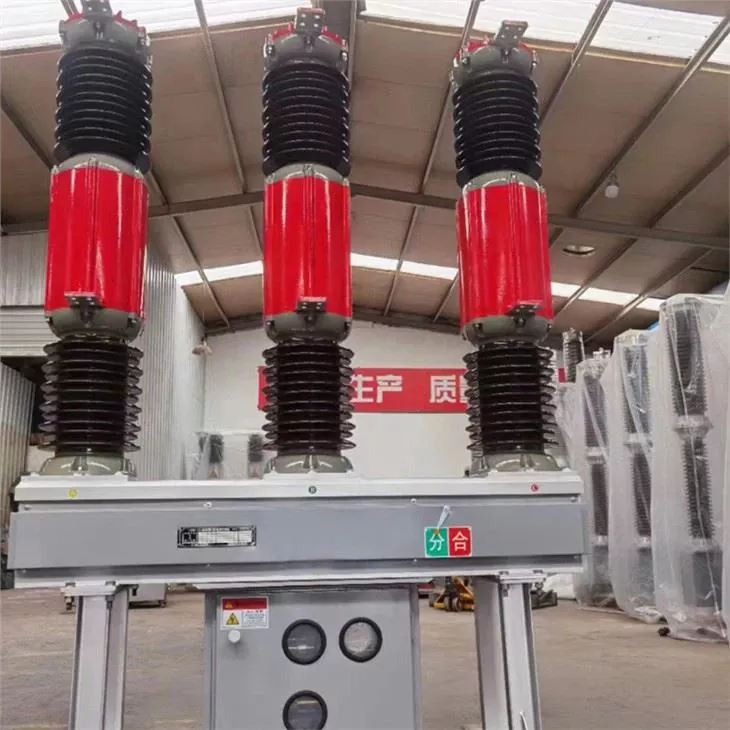

Produit réel

FAQ

Article: LW8A-40.5 Disjoncteur SF6

1. Qu'est-ce que le disjoncteur LW8A-40.5 SF6?

Réponse: Le disjoncteur LW8A-40.5 SF6 est un disjoncteur à haute tension évalué sur 40,5 kV, généralement utilisé dans les sous-stations électriques et les systèmes d'alimentation. Il utilise le gaz SF6 à des fins d'isolation et de décharge de l'arc, garantissant un fonctionnement fiable dans des environnements à haute tension.

2. Quelles sont les principales caractéristiques du disjoncteur LW8A-40.5 SF6?

Répondre:

Tension nominale: 40,5 kV

Isolation gazeuse SF6 et extinction de l'arc

Capacité de rupture élevée, adaptée à l'interruption des courants de défaut

Mécanisme de fonctionnement rapide pour le dégagement rapide des défauts

Convient aux applications extérieures et intérieures

Conception compacte pour une installation facile

3.Comment le disjoncteur LW8A-40.5 SF6 fonctionne-t-il?

Réponse: Le disjoncteur fonctionne en utilisant le gaz SF6 pour éteindre l'arc formé lorsque les contacts s'ouvrent lors d'un défaut. Lorsqu'un défaut est détecté, le système de contrôle du disjoncteur active le mécanisme de ressort, forçant les contacts à se séparer. Le gaz SF6 absorbe l'énergie de l'arc et le refroidit, garantissant que le circuit est interrompu en toute sécurité.
