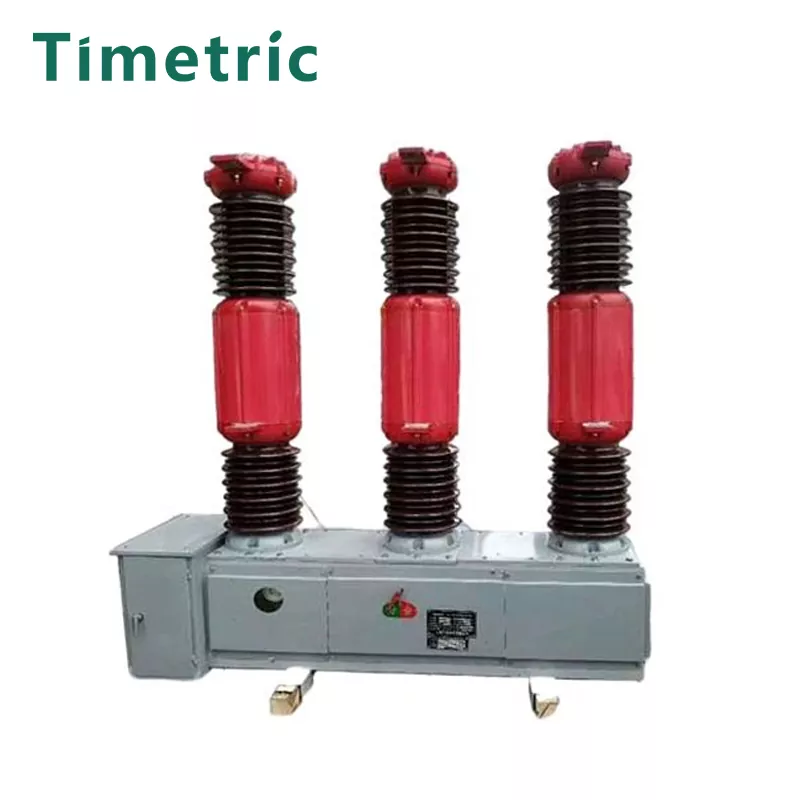

LW8A-40.5 Disjoncteur SF6

Article: LW8A-40.5 Disjoncteur SF6
Bonne performance d'extinction de l'arc: assure une interruption fiable des courants électriques.
Structure simple et taille compacte: facilite une installation facile et une utilisation efficace de l'espace.
Bonnes performances d'ouverture, opération équilibrée: améliore la fiabilité opérationnelle et la sécurité.
Disjoncteur scellé avec un petit bruit de fonctionnement: offre un fonctionnement silencieux et empêche la contamination externe
. Télécharge de travail à faible inspection et maintenance: réduit les coûts opérationnels et améliore l'efficacité.

envoyer une demande

Description du produit

Article: LW8A-40.5 Disjoncteur SF6

· Médium d'isolation et d'extinction des arc: utilise le gaz hexafluorure de soufre (SF6) pour une excellente isolation et des performances d'extinction des arcs.

· Structure: dispose d'une conception à une seule colonne et à une seule fracture pour chaque pôle, garantissant un fonctionnement compact et efficace.

· Principe d'extinction de l'arc: fonctionne sur le principe d'auto-énergie de l'extinction de l'arc pour des performances fiables.

· Actionneur: équipé d'une structure d'actionneur à ressort CT14 permettant une liaison mécanique triphasée pour le fonctionnement synchronisé.

· Conformité: MeetsGB1984 Andiec62271-100 Normes internationales, assurant la sécurité et la fiabilité.

Description du modèle

Principaux paramètres techniques

Non.	ltem		Unité	Données
1	Classé	vllage	kv	40.5
	Isolation cotée niveau	Tension de trait de la foudre (valeur complète de la crête)	kv	185
		Fréquence de puissance Tension de tension (IMIN)	kv	95
2	Courant nominal		A	1600 2000
3	Vie mécanique		fiome	3000
4	Pression nominale de la pression de lgauge à gaz hexafluorure de soufre à 20 ℃)		MPA	0.50
5	Pression d'alarme / pression fonctionnelle minimale (pression de jauge à 20 ℃)		MPA	0,47 / 0,45
6 7	Courant de commutation de court-circuit nominal		le	25 63	31.5
	Courant de fermeture court-circuit noté (pic)		Le		80
8	Courant de trait de court terme (courant stable thermique)		le	25	31.5
9	Courant de trait de court terme (courant de stable thermique)		le	60	80
10	Courant de broyage de court-circuit nominal		le	63	8
11	Le nombre cumulatif de temps de commutation sous commutation de courte durée		Fois	15	10
12	Durée de court-circuit nominale		S	4
13	Temps de clôture Voltagel de fonctionnement classé LAT			≤0,1
14	Temps de commutation (à la tension de fonctionnement nominale)		S	≤0,06
15	ORER OF ENTERNEMENT			C-0.3S-CO-180S-CO
16	Ouverture et clôture de la banque de condensateur monomial courant		A	400
17	En fuite		% années	≤1
18	Teneur en eau de l'hexafluorure GOS de soufre (v / v)			≤150x10-9
19	Mécanisme de fonctionnement à ressort CT14 avec tension de fonctionnement nominale
	Bobine de clôture, tension d'ouverture de la bobine		V	Broadcast: 220 380 IDC): 48 110 220
	Tension du moteur de stockage d'énergie		V	IAC): 220 380 (DC): 110 220
20	Poids de gaz hexafluorure de soufre		Kg	8
21	Poids du disjoncteur de circuil [indulant le mécanisme de fonctionnement		Kg	1400

Structure et dimensions de montage

Environnement de travail:

Article: LW8A-40.5 Disjoncteur SF6

· Température ambiante:

· Haut: + 40 ° 100

· Minimum: -30 ° 100

· Altitude:

· ≤2000 m (pour les installations supérieures à cette altitude, des ajustements de niveau d'isolation sont nécessaires).

· Pression du vent:

· Ne dépassant pas 700pa (équivalent à des vitesses de vent d'environ 34 m / s).

· Résistance sismique:

· Résiste à l'intensité du tremblement de terre jusqu'à 8 degrés.

· Niveau de pollution:

· Convient aux niveaux de contamination de classe I.

· Différence de température quotidienne maximale:

· Ne doit pas dépasser 25 ° C.

· Installation:

· Convient pour les configurations montées sur les deux ans.

Causes possibles de défaillance du circuit électrique

Article: LW8A-40.5 Disjoncteur SF6

· Extinction efficace de l'arc:

· Utilise le gaz SF6 pour la suppression et l'isolation de l'arc supérieur.

· Structure unique:

· Comprend une conception à une seule colonne et une seule fracture pour chaque pôle.

· Principe d'auto-énergie:

· Fonctionne sur la base du mécanisme d'extinction de l'arc d'auto-énergie, garantissant un fonctionnement fiable dans des conditions de défaut élevées.

· Mécanisme de fonctionnement du printemps:

· Équipé d'un actionneur de ressort CT14 pour une liaison mécanique robuste et précise sur trois phases.

· Conformité:

· Conforme aux normes internationales GB1984 Andiec62271-100, garantissant la qualité et la sécurité.

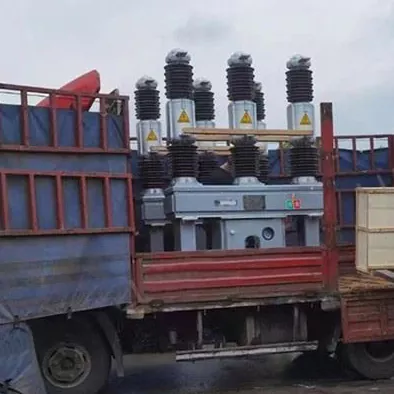

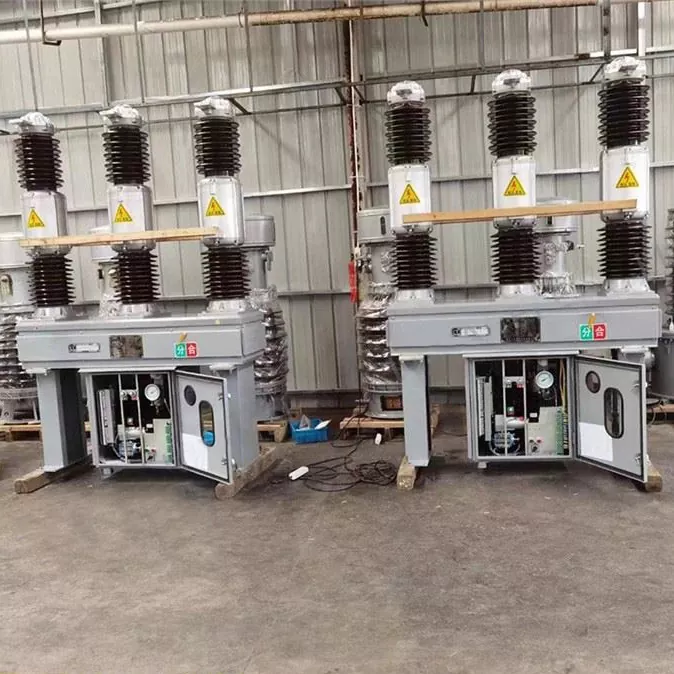

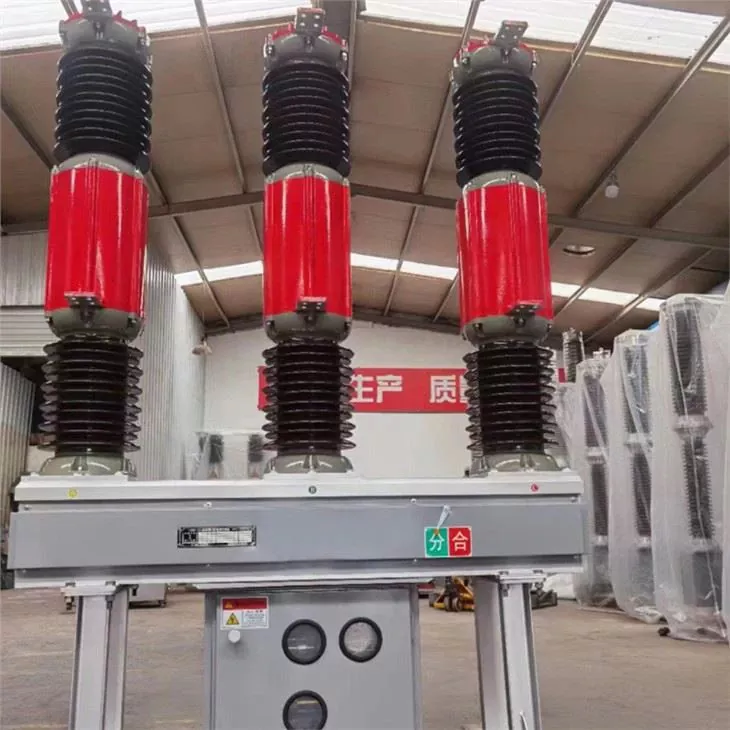

Produit réel

FAQ

Article: LW8A-40.5 Disjoncteur SF6

Q1: Quelle est la tension nominale du disjoncteur LW8A-40.5 SF6?
A1: La tension nominale est de 40,5 kV.

Q2: Quel est le milieu d'interruption utilisé dans ce disjoncteur?
A2: Il utilise le gaz hexafluorure de soufre (SF6) comme milieu d'isolation et d'extinction d'arc.

Q3: Comment fonctionne le disjoncteur?
A3: Le disjoncteur est équipé d'un actionneur à ressort CT14, permettant une liaison mécanique de trois phases pour le fonctionnement synchrone.

Q4: Le LW8A-40.5 est-il conforme aux normes internationales?
A4: Oui, il est conforme aux normes GB1984 et IEC 62271-100.
