Qu'est-ce qui fait des disjoncteurs sous vide intérieurs le choix privilégié pour les systèmes moyenne tension ?

À l’intérieur d’une sous-station moyenne tension, une rangée d’appareillages blindés veille sur le flux d’énergie électrique. Lorsqu'un défaut survient (un court-circuit, une surcharge, une panne de câble), le disjoncteur doit agir de manière décisive, isolant la section défaillante avant que les dommages ne puissent se propager. Depuis des décennies, le choix de la technologie des disjoncteurs fait débat : huile, air, SF6 ou vide. Aujourd’hui, cependant, un gagnant incontestable s’est imposé pour les applications intérieures moyenne tension. LeDisjoncteur à vide intérieurest devenu la norme de l'industrie, sélectionnée par les services publics, les installations industrielles et les bâtiments commerciaux pour ses performances, sa fiabilité et sa sécurité exceptionnelles. Mais qu’est-ce qui rend la technologie du vide si convaincante ?

Le disjoncteur sous vide intérieur doit sa domination à un principe simple mais profond : l'interrupteur à vide. En créant un vide presque parfait à l’intérieur de la chambre de coupure, le disjoncteur peut éteindre l’arc électrique avec une rapidité et une efficacité remarquables. Contrairement à l'air ou à l'huile, le vide n'a pas de molécules de gaz à ioniser, donc un arc ne peut pas être entretenu une fois les contacts séparés. Cet avantage inhérent se traduit par des temps d'interruption plus rapides, une durée de vie des contacts plus longue et une maintenance minimale. De plus, l'ampoule à vide est scellée à vie, protégeant les contacts de l'environnement et garantissant des performances constantes pendant des décennies. Cet article explorera les facteurs techniques, opérationnels et économiques qui font du disjoncteur sous vide intérieur le choix privilégié pour les systèmes moyenne tension, en le comparant avec des technologies alternatives et en détaillant les caractéristiques de conception spécifiques qui offrent des performances supérieures.

Table des matières

• 1. Qu'est-ce qu'un disjoncteur à vide intérieur et comment fonctionne-t-il ?
• 2. Pourquoi le vide est-il supérieur aux autres médias d'interruption ?
• 3. Quelles sont les principales spécifications techniques d’un disjoncteur à vide intérieur haute performance ?
• 4. Comment un disjoncteur à vide intérieur améliore-t-il la sécurité et la fiabilité du système ?
• 5. Quels sont les avantages en termes de coûts de maintenance et de cycle de vie ?
• 6. Comment sélectionner le disjoncteur à vide intérieur adapté à votre application ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

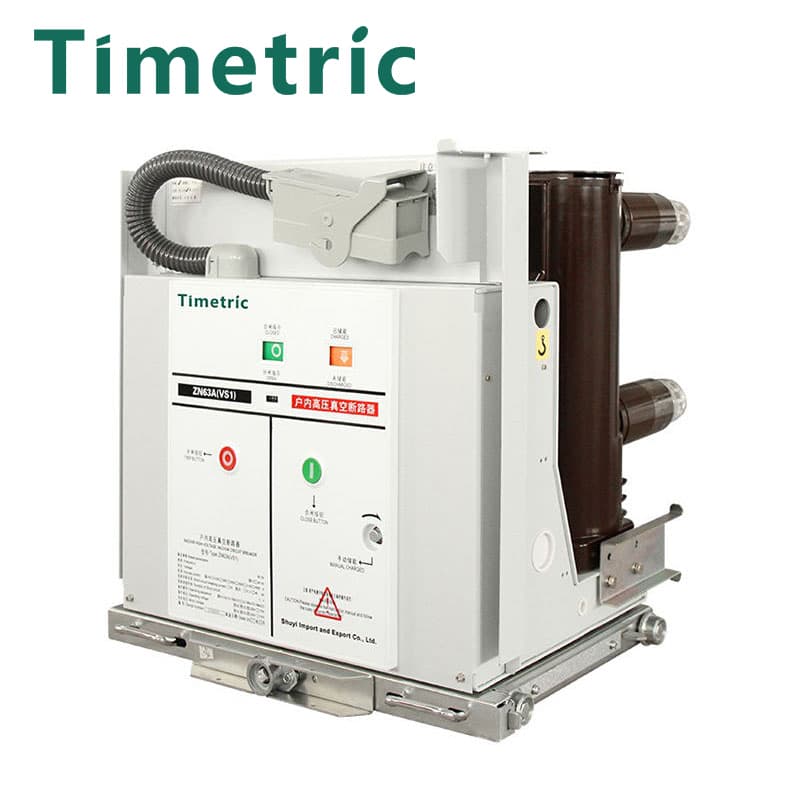

1. Qu'est-ce qu'un disjoncteur à vide intérieur et comment fonctionne-t-il ?

Un disjoncteur à vide intérieur est un type d’appareillage électrique spécialement conçu pour fonctionner à l’intérieur des bâtiments, des sous-stations et d’autres environnements intérieurs. Il est utilisé pour protéger les circuits moyenne tension (généralement de 3,6 kV à 40,5 kV) contre les surintensités et les courts-circuits. Le cœur du disjoncteur à vide intérieur est l'interrupteur à vide, une enveloppe scellée en céramique ou en verre contenant une paire de contacts. Un contact est fixe et l'autre est mobile. L'interrupteur est mis sous vide sous un vide très poussé, généralement compris entre 10⁻⁵ et 10⁻⁷ Torr. Lorsque le disjoncteur est fermé, les contacts sont pressés l'un contre l'autre, permettant au courant de circuler. Lorsqu'un défaut est détecté, la commande sépare rapidement les contacts.

Au fur et à mesure que les contacts se séparent, un arc électrique se forme entre eux. Cependant, l’arc existe uniquement dans la vapeur métallique qui s’évapore des surfaces de contact. L’environnement sous vide a deux effets clés. Premièrement, l’arc est de très courte durée car il n’y a pas de gaz pour l’ioniser et l’entretenir. Deuxièmement, l'arc s'éteint rapidement lorsque la vapeur métallique se condense sur les surfaces les plus froides de l'interrupteur. L'arc est forcé de se déplacer le long d'un chemin en spirale sur les surfaces de contact, ce qui contribue à répartir la chaleur et à empêcher une érosion excessive des contacts. L'ensemble du processus d'interruption se déroule en quelques millisecondes, le courant étant interrompu au prochain passage par zéro naturel. Le résultat est une interruption propre et efficace avec une énergie d'arc minimale et aucune émission externe.

La conception d'un disjoncteur à vide intérieur comprend également un mécanisme de fonctionnement robuste, généralement un ressort ou un actionneur magnétique qui fournit la force et la vitesse nécessaires pour ouvrir et fermer les contacts. Le mécanisme est conçu pour une grande fiabilité, avec une durée de vie de 10 000 à 20 000 opérations. Le disjoncteur à vide intérieur est monté dans un ensemble d'appareillage de commutation à revêtement métallique, qui fournit les fonctions d'isolation, de protection et de contrôle nécessaires. L'ensemble du système est conçu pour la sécurité, avec des fonctionnalités de verrouillage, d'isolation et de mise à la terre. ÀWenzhou Shuyi Importation et Exportation Co., Ltd., nos disjoncteurs sous vide intérieurs sont fabriqués avec précision et testés pour garantir des performances fiables dans toutes les conditions de fonctionnement.

2. Pourquoi le vide est-il supérieur aux autres médias d'interruption ?

Pour comprendre pourquoi le vide est le moyen d'interruption préféré pour les disjoncteurs moyenne tension, il est utile de le comparer avec les alternatives : l'air, l'huile et le SF6. Chacun de ces supports a été utilisé dans les disjoncteurs, mais ils présentent tous des inconvénients importants qui les rendent moins adaptés aux applications moyenne tension intérieures. L'air, par exemple, nécessite un grand espace et un jet d'air à haute pression pour éteindre l'arc, ce qui rend le disjoncteur encombrant et bruyant. L'huile présente un risque d'incendie et nécessite un entretien régulier pour remplacer l'huile contaminée. Le SF6 est un puissant gaz à effet de serre et fait face à des restrictions réglementaires croissantes.

Le vide, en revanche, offre une combinaison unique d’avantages qui en font le choix idéal. L'avantage le plus important est la rigidité diélectrique extrêmement élevée du vide. Un vide de 10⁻⁵ Torr peut résister à un gradient de tension allant jusqu'à 100 kV par millimètre, bien plus élevé que n'importe quel gaz ou liquide. Cela permet au disjoncteur à vide intérieur d'être beaucoup plus petit et plus compact qu'un disjoncteur à air ou à huile de même calibre. La taille compacte constitue un avantage majeur pour les installations intérieures où l'espace est limité. L'absence de moyen d'extinction d'arc signifie également que le disjoncteur sous vide intérieur est respectueux de l'environnement, sans émissions ni déchets.

Un autre avantage clé du vide est la rapidité d’interruption. Une ampoule à vide peut éteindre un arc en aussi peu que 10 millisecondes, soit plus rapidement que toute autre technologie. Cette vitesse est essentielle pour protéger les équipements sensibles et minimiser les dommages causés par un défaut. L'ampoule à vide présente également une très faible tension d'arc, ce qui réduit l'énergie dissipée dans l'arc et minimise l'érosion des contacts. En conséquence, les contacts d'un disjoncteur à vide intérieur peuvent durer de 20 000 à 30 000 opérations, bien plus longtemps que ceux des disjoncteurs à air ou à huile. Cette durée de vie prolongée se traduit par des coûts de maintenance réduits et moins de temps d'arrêt. Le tableau ci-dessous résume la comparaison des supports d'interruption.

3. Quelles sont les principales spécifications techniques d’un disjoncteur à vide intérieur haute performance ?

La sélection du bon disjoncteur à vide intérieur nécessite une compréhension approfondie des principales spécifications techniques. Ces paramètres définissent les capacités de performance du disjoncteur, ses caractéristiques physiques et son adéquation à des applications spécifiques. Les spécifications sont généralement organisées en trois catégories : les caractéristiques électriques, les caractéristiques mécaniques et les caractéristiques environnementales. Les caractéristiques électriques sont les plus fondamentales, déterminant la capacité du disjoncteur à transporter le courant et à interrompre les défauts.

La puissance électrique principale est la tension nominale, qui correspond à la tension maximale du système pour laquelle le disjoncteur à vide intérieur est conçu. Pour les applications moyenne tension, il s'agit généralement de 12 kV, 24 kV ou 40,5 kV. La valeur critique suivante est le courant nominal, qui est le courant continu maximum que le disjoncteur peut supporter sans dépasser les limites de température. Elle est généralement comprise entre 630 A et 3 150 A pour les appareillages moyenne tension. Le courant nominal de coupure de court-circuit est le courant de défaut maximum que le disjoncteur à vide intérieur peut interrompre. Il s'agit d'un paramètre de sécurité clé, généralement spécifié en kiloampères (kA), les valeurs courantes étant 25 kA, 31,5 kA et 40 kA.

Les caractéristiques mécaniques couvrent le mécanisme de commande. La séquence de fonctionnement nominale définit le cycle de service du disjoncteur, généralement spécifié comme « O - 0,3 s - CO - 3 min - CO » (Ouvert - 0,3 seconde - Fermeture-Ouverture - 3 minutes - Fermeture-Ouverture). L'endurance mécanique est le nombre d'opérations que le disjoncteur peut effectuer sans nécessiter de maintenance. Un disjoncteur à vide intérieur de haute qualité aura une endurance mécanique de 10 000 à 20 000 opérations. Les indices environnementaux comprennent le degré de protection (indice IP), qui définit le niveau de protection contre la pénétration de solides et de liquides, ainsi que la plage de température ambiante. Le tableau ci-dessous fournit un résumé des spécifications typiques d’un disjoncteur à vide intérieur.

4. Comment un disjoncteur à vide intérieur améliore-t-il la sécurité et la fiabilité du système ?

La sécurité et la fiabilité d'un système de distribution électrique sont primordiales, et le choix du disjoncteur joue un rôle central dans l'atteinte de ces objectifs. Le disjoncteur à vide intérieur offre plusieurs fonctionnalités qui améliorent la sécurité du système. Le plus important est la nature scellée à vie de l’ampoule à vide. L'interrupteur est une unité scellée, généralement en céramique ou en verre, ne nécessitant aucun remplissage ni entretien. Cela élimine les risques associés aux fuites d’huile, aux fuites de gaz ou à la contamination de l’air. L'ampoule à vide est également insensible aux conditions environnementales, telles que l'humidité ou la poussière, qui peuvent affecter les performances d'autres types de disjoncteurs.

La vitesse d'interruption rapide du disjoncteur à vide intérieur est une autre caractéristique de sécurité essentielle. La capacité d'éliminer un défaut en 30 à 50 millisecondes minimise la durée du défaut, réduisant ainsi les contraintes thermiques et mécaniques sur le système. Ce temps de nettoyage rapide réduit également le risque d'arc électrique, un événement dangereux pouvant causer de graves blessures au personnel. L'énergie de l'arc électrique est proportionnelle au temps de dégagement, donc un disjoncteur plus rapide réduit considérablement le risque d'arc électrique. Il s’agit d’un avantage majeur du disjoncteur à vide intérieur par rapport aux technologies plus lentes comme les disjoncteurs à air.

Le disjoncteur à vide intérieur offre également une excellente fiabilité grâce à sa conception simple et robuste. Le mécanisme de commande est généralement un actionneur à ressort ou magnétique, avec peu de pièces mobiles. Le mécanisme est conçu pour une longue durée de vie, avec une grande fiabilité et un entretien minimal. L'utilisation de la technologie des ampoules à vide élimine le besoin de chambres de coupure ou de systèmes d'extinction d'arc complexes, simplifiant ainsi la conception et réduisant le nombre de points de défaillance potentiels. Cette fiabilité est l'une des principales raisons pour lesquelles les services publics et les clients industriels choisissent le disjoncteur sous vide intérieur pour leurs applications critiques. Chez Wenzhou Shuyi Import and Export Co., Ltd., nous concevons notre disjoncteur à vide intérieur en mettant l'accent sur la sécurité et la fiabilité, garantissant que nos clients peuvent compter sur leur appareillage de commutation pour une alimentation électrique ininterrompue.

De plus, le disjoncteur à vide intérieur est intrinsèquement sans danger pour le personnel. Contrairement aux disjoncteurs à huile, qui peuvent présenter un risque d'incendie, ou aux disjoncteurs au SF6, qui peuvent libérer des sous-produits toxiques si le gaz est décomposé, l'ampoule sous vide ne contient aucune matière dangereuse. La chambre à vide scellée garantit qu’il n’y a aucun risque d’arc électrique ou d’explosion. Le disjoncteur à vide intérieur est également conçu avec des systèmes de verrouillage complets qui empêchent tout fonctionnement accidentel, améliorant ainsi la sécurité du personnel.

5. Quels sont les avantages en termes de coûts de maintenance et de cycle de vie ?

Le coût du cycle de vie d'un disjoncteur est un facteur critique pour la planification du projet et l'allocation budgétaire. Bien que le prix d'achat initial soit un facteur important, le coût total de possession (TCO) sur la durée de vie de l'équipement est souvent le facteur le plus important. Le disjoncteur à vide intérieur offre des avantages significatifs en termes de coût de cycle de vie par rapport aux autres types de disjoncteurs, principalement en raison de ses besoins d'entretien minimes et de sa longue durée de vie.

Les exigences de maintenance pour un disjoncteur à vide intérieur sont minimes. L'ampoule à vide est une unité scellée sans pièces mobiles nécessitant une lubrification ou un réglage. Les contacts sont scellés dans l'enveloppe sous vide et ne sont pas exposés à l'atmosphère, ils ne se corrodent donc pas et ne s'oxydent pas. Le mécanisme de commande est conçu pour une longue durée de vie avec une usure minimale. En pratique, un disjoncteur à vide intérieur peut nécessiter uniquement une lubrification périodique du mécanisme de commande et une inspection visuelle des composants mécaniques. Cela contraste avec les disjoncteurs à huile, qui nécessitent des tests, une filtration et un remplacement réguliers de l'huile, ou avec les disjoncteurs SF6, qui nécessitent une manipulation de gaz et une détection des fuites.

La longue durée de vie du disjoncteur à vide intérieur constitue un autre avantage majeur en termes de coût. L'ampoule à vide peut durer de 20 000 à 30 000 opérations, dépassant de loin la durée de vie des autres technologies. Cette durée de vie prolongée signifie que le disjoncteur à vide intérieur n'aura peut-être jamais besoin d'être remplacé pendant la durée de vie de l'installation. L'investissement dans un disjoncteur à vide intérieur de haute qualité est donc amorti sur une période plus longue, réduisant ainsi le coût annuel de possession. Le tableau ci-dessous illustre la comparaison des coûts du cycle de vie entre un disjoncteur à vide intérieur et un disjoncteur SF6 sur une période de 25 ans.

6. Comment sélectionner le disjoncteur à vide intérieur adapté à votre application ?

La sélection du bon disjoncteur à vide intérieur est un processus systématique qui implique l'évaluation des exigences techniques de l'application, des conditions environnementales et des plans d'expansion futurs. Le processus de sélection doit être guidé par le cadre suivant. La première étape consiste à déterminer les valeurs nominales de tension et de courant du système. Le disjoncteur à vide intérieur doit être conçu pour la tension maximale du système, qui est généralement de 12 kV, 24 kV ou 40,5 kV. Le courant nominal doit être suffisant pour supporter la charge continue maximale, avec une marge pour une croissance future.

La deuxième étape consiste à déterminer le niveau de courant de défaut. Le disjoncteur à vide intérieur doit avoir un pouvoir de coupure en court-circuit qui dépasse le courant de défaut maximum possible au point d'installation. Cela nécessite une étude de court-circuit du système, qui calcule les courants de défaut symétriques et asymétriques. Le pouvoir de coupure du disjoncteur doit être supérieur au courant de défaut calculé, avec une marge de sécurité adaptée. La troisième étape consiste à considérer l’environnement opérationnel. Le disjoncteur à vide intérieur est conçu pour une utilisation en intérieur, mais les conditions environnementales spécifiques, telles que la température ambiante, l'humidité et l'altitude, peuvent affecter ses performances. Le disjoncteur doit être spécifié avec les facteurs de déclassement appropriés pour les températures élevées, les altitudes élevées ou d'autres conditions spéciales.

La quatrième étape consiste à évaluer les fonctions de protection requises. Le disjoncteur à vide intérieur fait généralement partie d'un ensemble d'appareillage de commutation qui comprend des relais de protection, des transformateurs de courant et des transformateurs de tension. La sélection du disjoncteur doit être coordonnée avec ces systèmes de protection pour garantir une détection et une élimination correctes des défauts. Enfin, il convient de prendre en compte la réputation du fabricant, la certification de qualité et le service après-vente. Le tableau ci-dessous fournit un cadre de sélection pour les disjoncteurs à vide intérieurs en fonction des exigences d'application courantes.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la durée de vie typique d’un disjoncteur à vide intérieur ?

Réponse : La durée de vie typique d'un disjoncteur à vide intérieur de haute qualité est de 20 à 30 ans ou plus. L'ampoule à vide elle-même est conçue pour une durée de vie de 20 000 à 30 000 opérations, ce qui dépasse de loin les exigences opérationnelles typiques d'une installation de commutation moyenne tension. Le mécanisme de commande est également conçu pour une grande fiabilité, avec une durée de vie de 10 000 à 20 000 opérations. Avec un entretien approprié, un disjoncteur à vide intérieur peut durer plus longtemps que la sous-station elle-même.

Question 2 : Comment un disjoncteur à vide intérieur se compare-t-il à un disjoncteur SF6 en termes d'impact environnemental ?

Réponse : Un disjoncteur à vide intérieur a un impact environnemental nettement inférieur à celui d’un disjoncteur SF6. Le SF6 est un puissant gaz à effet de serre dont le potentiel de réchauffement climatique est 23 000 fois supérieur à celui du CO2. Le disjoncteur à vide intérieur, en revanche, utilise un interrupteur à vide scellé sans émissions de gaz à effet de serre. En conséquence, de nombreux services publics et industries se tournent vers les disjoncteurs sous vide intérieurs dans le cadre de leurs initiatives de développement durable.

Question 3 : Un disjoncteur à vide intérieur peut-il être utilisé pour la commutation de batteries de condensateurs ?

Réponse : Oui, les disjoncteurs à vide intérieurs peuvent être utilisés pour la commutation de batteries de condensateurs, mais ils doivent être spécifiquement conçus pour cette tâche. La commutation de batteries de condensateurs nécessite des disjoncteurs dotés d'une endurance élevée et capables de gérer les courants d'appel. Notre usine de Wenzhou Shuyi Import and Export Co., Ltd. propose un disjoncteur à vide intérieur avec des valeurs nominales de commutation de condensateur dédiées.

Question 4 : Quelle est la différence entre un disjoncteur à vide intérieur fixe et débrochable ?

Réponse : Un disjoncteur à vide intérieur fixe est monté en permanence dans le panneau de l'appareillage de commutation. Un disjoncteur à vide intérieur débrochable est monté sur un chariot qui peut être déployé hors du panneau pour l'entretien ou le remplacement. Les disjoncteurs débrochables offrent une plus grande flexibilité et une maintenance plus facile, mais ils sont également plus chers. Le choix dépend des exigences spécifiques de l'application.

Question 5 : Quelles sont les exigences d'entretien typiques pour un disjoncteur à vide intérieur ?

Réponse : Les exigences d’entretien d’un disjoncteur à vide intérieur sont minimes. Les tâches principales sont : l'inspection visuelle périodique du disjoncteur et de ses composantes mécaniques, la lubrification du mécanisme de commande selon le calendrier du fabricant et le test occasionnel de l'intégrité de l'ampoule sous vide à l'aide d'un testeur à vide. Le disjoncteur ne nécessite pas d'étalonnage ou de réglage régulier des contacts, car l'ampoule à vide est scellée à vie.

8. Conclusion

Le disjoncteur sous vide intérieur s'est imposé comme le choix privilégié pour les systèmes moyenne tension en offrant une combinaison convaincante de performances, de fiabilité et de sécurité. Ses capacités d'interruption supérieures, sa taille compacte et ses exigences de maintenance minimales en font la solution idéale pour une large gamme d'applications intérieures. La technologie de l'interrupteur à vide garantit une interruption rapide et propre, tandis que la conception scellée offre une fiabilité et une sécurité environnementale à long terme. Comparé à d'autres technologies, le disjoncteur sous vide intérieur offre des avantages significatifs en termes de coût total de possession, de sécurité et de conformité réglementaire.

Pour les ingénieurs, les concepteurs de systèmes et les chefs de projet, la sélection du bon disjoncteur à vide intérieur est une décision cruciale qui a un impact sur les performances et la fiabilité de l'ensemble du système électrique. En tenant compte des spécifications techniques, des exigences d'application et des coûts du cycle de vie, il est possible de choisir un disjoncteur sous vide intérieur qui fournira un service fiable pendant des décennies.
