Pourquoi un disjoncteur à vide latéral intérieur est-il un choix intelligent pour les systèmes électriques modernes à moyenne tension

Résumé de l'article :Un disjoncteur fiable est essentiel pour protéger les systèmes électriques moyenne tension contre les courants anormaux et les conditions de court-circuit. LeDisjoncteur à vide latéral intérieurfourni parShuyiest conçu pour les applications de distribution d'énergie en intérieur nécessitant une commutation, une protection et un fonctionnement fréquents fiables. Avec une conception de classe 12 kV, une configuration triphasée CA 50 Hz, plusieurs courants nominaux et des options d'installation flexibles, fixes ou amovibles, il peut prendre en charge un large éventail d'exigences industrielles et de distribution d'énergie.

Table des matières

1. Qu'est-ce qu'un disjoncteur à vide latéral intérieur ?
2. Pourquoi l’interruption du vide est-elle importante ?
3. Quelles sont les principales fonctionnalités ?
4. Quelles sont les spécifications techniques ?
5. Où peut-il être appliqué ?
6. Comment les acheteurs doivent-ils sélectionner le bon modèle ?
7. Comment maintenir les performances et la durée de vie ?
8. Foire aux questions

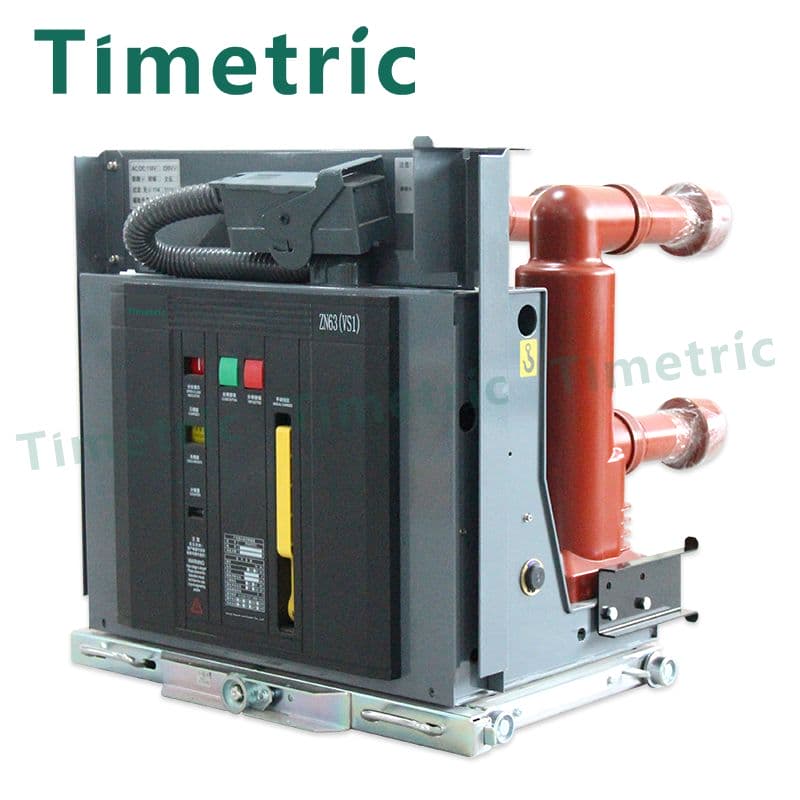

Qu'est-ce qu'un disjoncteur à vide latéral intérieur ?

A Disjoncteur à vide latéral intérieurest un dispositif de commutation et de protection moyenne tension conçu pour les systèmes de distribution électrique intérieurs. Son objectif principal est de contrôler les courants de fonctionnement normaux tout en interrompant en toute sécurité les courants de défaut, y compris les courants de court-circuit. Le modèle Timetric fourni par Wenzhou Shuyi Import and Export Co., Ltd. est conçu pour les systèmes CA triphasés et est particulièrement adapté aux applications nécessitant des opérations de commutation fréquentes.

Selon les informations produit du fabricant, le disjoncteur est conçu autour d'un actionneur intégré et d'un corps de disjoncteur principal. Il peut être configuré comme une unité fixe ou converti en une configuration amovible en ajoutant un mécanisme d'avancement dédié. Il peut également être adapté aux armoires telles que XGN2 et GG1A et coordonné avec un appareillage de type KYN28A-12 (GZS1) ou XGN.

Cette flexibilité rend l'équipement pertinent pour les ingénieurs électriciens, les intégrateurs d'appareillage de commutation, les entrepreneurs en distribution d'énergie et les acheteurs recherchant un fabricant chinois capable de fournir des solutions moyenne tension personnalisées.

Pourquoi l’interruption du vide est-elle importante ?

La technologie d'interruption sous vide est largement utilisée dans les disjoncteurs moyenne tension car l'environnement sous vide constitue un moyen efficace pour éteindre l'arc électrique généré lorsque les contacts se séparent.

Lorsqu'un défaut survient, le disjoncteur doit interrompre le courant de manière rapide et fiable. Dans un disjoncteur à vide, l'interrupteur est conçu pour contrôler l'arc pendant la séparation des contacts et restaurer l'isolation électrique après interruption. Ce principe permet des performances de commutation fiables tout en évitant le besoin de gaz d'extinction d'arc classiques à l'intérieur de l'interrupteur.

• Interruption fiable en cas de panne :Aide à isoler les conditions de courant anormales des équipements en aval.
• Capacité de commutation fréquente :Convient aux systèmes dans lesquels des opérations de commutation se produisent régulièrement.
• Intégration d'équipements compacts :La technologie des ampoules à vide peut être intégrée aux ensembles d’appareillage moyenne tension.
• Aptitude à l'installation intérieure :Conçu spécifiquement pour les environnements de distribution d'énergie intérieurs.
• Stabilité opérationnelle :Les VCB correctement sélectionnés et entretenus offrent des performances de commutation fiables.

Quelles sont les principales caractéristiques d’un disjoncteur à vide latéral intérieur ?

Le choix d’un disjoncteur ne se limite pas à vérifier la tension nominale. La configuration mécanique, la capacité actuelle, la compatibilité des armoires, la méthode d'installation et les exigences de fonctionnement influencent tous si un disjoncteur est approprié pour un projet particulier.

1. Protection et contrôle moyenne tension

Le produit est conçu pour les applications intérieures de classe 12 kV et offre une protection et un contrôle électriques au sein des systèmes électriques. Les spécifications publiées par le fabricant répertorient également une option 24 kV, les acheteurs doivent donc confirmer la configuration exacte et les valeurs nominales applicables avant de commander.

2. Plusieurs évaluations de courant

Les options de courant nominal répertoriées incluent630A, 1250A, 2000A, 3150A et 4000A. Cette gamme permet aux ingénieurs d'adapter le disjoncteur à différentes capacités de charge et exigences d'appareillage de commutation.

3. Configuration fixe ou amovible

Un avantage majeur de cette conception est sa flexibilité d’installation. Il peut être utilisé comme unité fixe ou configuré comme unité amovible avec un mécanisme d'avancement dédié. Cela peut être particulièrement utile dans les conceptions d'appareillages de commutation où l'accès aux équipements et les procédures de maintenance sont des considérations importantes.

4. Configuration tripolaire

La spécification publiée identifie une configuration tripolaire, ce qui rend le disjoncteur adapté aux systèmes de distribution CA triphasés.

5. Matériaux de construction robustes

Les matériaux répertoriés comprennent le fer, le cuivre rouge et la résine époxy, la pulvérisation de plastique étant utilisée comme traitement de surface. Ces choix de matériaux répondent aux exigences de structure mécanique, de conduction électrique et d'isolation au sein de l'assemblage global.

Quelles sont les spécifications techniques ?

Les paramètres techniques doivent toujours être examinés par rapport à la conception complète du système électrique plutôt qu'évalués individuellement. Le tableau suivant résume les principales spécifications publiées pour cette famille de produits.

Ces spécifications sont basées sur les informations produit publiées par le fabricant. Pour un projet réel, les acheteurs doivent demander la fiche technique complète, y compris le pouvoir de coupure en court-circuit, le courant nominal de tenue de courte durée, les détails du mécanisme de fonctionnement, les niveaux d'isolation, l'endurance mécanique, la tension de commande et les normes applicables avant l'achat final.

Où peut-il être appliqué ?

Un disjoncteur à vide latéral intérieur est particulièrement pertinent pour les environnements intérieurs de distribution d'énergie moyenne tension où une commutation et une protection fiables sont requises.

• Systèmes de distribution d'énergie industrielle
• Ensembles d'appareillage moyenne tension
• Réseaux de distribution électrique d'usine
• Systèmes électriques commerciaux et d’infrastructure
• Protection des départs et arrivées du transformateur
• Systèmes de contrôle de moteurs et de charges industrielles
• Postes de distribution et locaux électriques intérieurs
• Projets de modernisation et de remplacement d’appareillages de commutation

Sa compatibilité avec différentes configurations d'armoires peut également le rendre utile aux fabricants d'appareillages de commutation et aux entrepreneurs en électricité développant des ensembles de distribution personnalisés. Les informations du fabricant identifient spécifiquement la compatibilité avec plusieurs configurations d'appareillage de commutation fixes et intermédiaires.

Comment les acheteurs doivent-ils sélectionner le bon modèle ?

Pour les équipes d'approvisionnement, la sélection d'un disjoncteur à vide doit commencer par les caractéristiques électriques de l'installation plutôt que par le seul prix. Une évaluation structurée peut réduire les risques de compatibilité et améliorer la fiabilité de fonctionnement à long terme.

1. Confirmer la tension du système :Vérifiez si le projet nécessite une classe de tension de 12 kV ou une autre classe de tension.
2. Calculez le courant nominal requis :Comparez le courant de charge continu, la capacité du transformateur et les besoins d'expansion futurs.
3. Vérifiez les exigences en matière de court-circuit :Le disjoncteur doit avoir une capacité de coupure et de tenue appropriée pour l'installation.
4. Évaluez la compatibilité des armoires :Confirmez les dimensions, les positions de montage, les interfaces, les verrouillages et les dispositions de connexion.
5. Choisissez une construction fixe ou débrochable :Tenez compte de la stratégie de maintenance et de l’architecture de l’appareillage de commutation.
6. Confirmer les exigences de contrôle :Vérifiez le mécanisme de fonctionnement, les contacts auxiliaires, les circuits de déclenchement/fermeture et la tension de commande.
7. Documentation de révision :Demandez des dessins, des rapports de test, des spécifications techniques et la documentation de conformité applicable.

Pour les acheteurs qui s’approvisionnent auprès d’un fabricant ou d’un fournisseur chinois, la communication technique avant la production est particulièrement importante. Les dimensions et configurations personnalisées doivent être confirmées par écrit avant le début de la fabrication.

Comment maintenir les performances et la durée de vie ?

Même un disjoncteur à vide bien conçu nécessite une inspection et un entretien appropriés. Un programme de maintenance pratique doit être basé sur les instructions du fabricant, les réglementations électriques locales, l'environnement d'exploitation et la fréquence de commutation.

• Inspectez régulièrement l’isolation extérieure et les surfaces visibles.
• Vérifiez les composants mécaniques de fonctionnement pour déceler une usure ou un jeu anormal.
• Vérifier les connexions électriques et le serrage des bornes conformément aux procédures de maintenance.
• Surveillez les bruits de fonctionnement anormaux, les vibrations ou le comportement de commutation.
• Vérifiez les mécanismes de verrouillage là où le disjoncteur est intégré à l'appareillage.
• Maintenir des conditions de propreté et environnementales appropriées à l’intérieur de la salle électrique.
• Effectuer les tests électriques et mécaniques programmés selon les normes applicables et les recommandations du fabricant.

Les exigences de maintenance peuvent différer considérablement en fonction de la configuration et de l'application du disjoncteur. Par conséquent, les opérateurs de projet devraient utiliser la documentation technique du fabricant comme référence principale plutôt que de s'appuyer sur un intervalle de maintenance générique.

Foire aux questions sur les disjoncteurs à vide latéraux intérieurs

1. Quelle plage de tension est répertoriée pour le disjoncteur à vide latéral intérieur ?

Les spécifications du produit publiées répertorient une plage de tension nominale de12/24kV. Les acheteurs doivent confirmer la configuration exacte de tension requise pour leur projet avant de commander.

2. Quelles options de courant nominal sont disponibles ?

Les options répertoriées sont630A, 1250A, 2000A, 3150A et 4000A. La valeur nominale appropriée dépend de la charge électrique et de la conception du système.

3. Le disjoncteur peut-il être utilisé comme unité débrochable ?

Oui. Le produit peut être utilisé comme une unité fixe et peut également être configuré comme une unité amovible à l'aide d'un mécanisme d'avancement dédié.

4. Quels matériaux sont utilisés dans le produit ?

Les spécifications du fabricant identifient le fer, le cuivre rouge et la résine époxy comme les principaux matériaux répertoriés, la pulvérisation de plastique étant utilisée pour le traitement de surface.

5. Quel est le délai de production typique ?

Le fabricant déclare que les commandes d'échantillons nécessitent généralement environ 7 jours, tandis que la production de masse prend généralement 20 à 30 jours après le paiement du dépôt et l'approbation du produit final. Le délai de livraison réel doit être confirmé avec l'équipe commerciale en fonction des exigences du projet.

6. Pourquoi les acheteurs devraient-ils travailler avec un fabricant expérimenté ?

Les appareillages moyenne tension nécessitent une adaptation électrique et mécanique précise. Un fabricant expérimenté peut aider les acheteurs à confirmer la configuration, les dimensions, la compatibilité des armoires, les exigences de production et la documentation technique avant la livraison.

Conclusion : un disjoncteur à vide latéral intérieur vaut-il la peine d'être envisagé ?

A Disjoncteur à vide latéral intérieurpeut constituer une solution pratique pour la distribution d'énergie intérieure moyenne tension où une commutation fiable, une protection contre les pannes, une flexibilité de configuration et une intégration dans l'armoire sont importantes. Le produit Timemetric fourni parWenzhou Shuyi Importation et Exportation Co., Ltd.offre plusieurs courants nominaux, une construction tripolaire, des options d'installation fixes ou débrochables et une compatibilité avec plusieurs configurations d'appareillage de commutation.

Pour les entrepreneurs en ingénierie, les fabricants d'appareillages de commutation, les distributeurs et les acheteurs industriels, l'approche d'approvisionnement la plus efficace consiste à évaluer ensemble la tension, le courant, les performances en court-circuit, la disposition de montage, la compatibilité des armoires, la documentation et le support après-vente. Si vous recherchez un fournisseur ou un fabricant chinois fiable pour votre projet moyenne tension,Contactez-nouspour discuter de vos exigences techniques, des options de personnalisation, des prix et du calendrier de livraison.
