Transformateur de distribution de puissance immergée de 10 kV
  • Transformateur de distribution de puissance immergée de 10 kVTransformateur de distribution de puissance immergée de 10 kV
  • Transformateur de distribution de puissance immergée de 10 kVTransformateur de distribution de puissance immergée de 10 kV
  • Transformateur de distribution de puissance immergée de 10 kVTransformateur de distribution de puissance immergée de 10 kV
  • Transformateur de distribution de puissance immergée de 10 kVTransformateur de distribution de puissance immergée de 10 kV
  • Transformateur de distribution de puissance immergée de 10 kVTransformateur de distribution de puissance immergée de 10 kV

Transformateur de distribution de puissance immergée de 10 kV

Timetric Electric est un fabricant spécialisé dans la vente de transformateur de distribution d'alimentation immergé de l'huile de 10 kV. En tant qu'équipement électrique à grande échelle et fournisseur de solutions globales, nous sommes profondément impliqués dans l'industrie des équipements électriques. Notre entreprise implique des transformateurs, des tours, des appareils électriques combinés, des fils et des câbles, du stockage d'énergie, des réseaux de distribution intelligents, etc. Nous nous engageons à poursuivre l'excellence, fournissant des produits de haute qualité et en les personnalisant selon différents besoins. Choisissez Timetric Electric pour obtenir des solutions fiables et une expertise approfondie dans l'industrie de l'énergie dynamique.

envoyer une demande

Description du produit

Timetric Electric 10kV Oil Immeré Le transformateur de distribution d'énergie est l'un des équipements importants du système d'alimentation et de distribution des entreprises industrielles et miniers et des bâtiments civils. Il réduit la tension du réseau 10 (6) KV ou 35 kV à la tension de bus 230 / 400V utilisée par les utilisateurs. Ce type de produit convient à AC 50 (60) Hz, en trois phases maximale de capacité nominale de 2500KVA (capacité maximale monophasée de 833kVA, le transformateur monophasé n'est généralement pas recommandé), peut être utilisé à l'intérieur (extérieur), peut être installé sur des pôles lorsque la capacité est plus bas est de 30 ℃, la température moyenne annuelle la plus élevée est de 20 ℃, l'humidité relative ne dépasse pas 90% (température ambiante 25 ℃) et l'altitude ne dépasse pas 1000 m. S'il ne remplit pas les conditions d'utilisation ci-dessus, elle doit être ajustée de manière appropriée en fonction des dispositions pertinentes de GB6450-86.

Il peut être divisé en transformateurs triphasés et transformateurs monophasés. Dans les systèmes d'alimentation triphasés, les transformateurs triphasés sont généralement utilisés. Lorsque la capacité est trop grande et est limitée par les conditions de transport, trois transformateurs monophasés peuvent également être utilisés pour former un groupe de transformateurs dans le système d'alimentation triphasé.

Distinction sinueuse:

Il peut être divisé en transformateurs à deux vides et transformateurs à trois vides. Les transformateurs communs sont des transformateurs à deux vides, c'est-à-dire qu'il y a deux enroulements sur le noyau de fer, l'un est l'enroulement principal et l'autre est l'enroulement secondaire. Le transformateur à trois vêtements est un transformateur à plus grande capacité (supérieur à 5600 kVa) et est utilisé pour connecter trois lignes de transmission de tension différentes. Dans des cas particuliers, les transformateurs de Satons avec plus d'enroulements sont également utilisés.

Tableau des paramètres

 30-2500kva 6-11KV Transformateur à l'huile

Capacité nominale
(KVA)

Combinaison de tension

Groupe de vecteur

Perte sans charge (W)

Perte de chargement

Courant à vide (%)

Impédance de court-circuit (%)

Haute tension (kV)

Range de taraudage

Basse tension (kV)

30















11

10.5

10

6.3

6

















± 5%

± 2 × 2,5%



















0.4

















Dyn

11 ou

Yyn0

130

630

2.1











4

50

170

910

2.0

63

200

1090

1.9

80

250

1310

1.8

100

290

1580

1.6

125

340

1890

1.5

160

400

2310

1.4

200

480

2730

1.3

250

560

3200

1.2

315

670

3830

1.1

400

800

4520

1.0

500

960

5410

1.0

630

1200

6200

0.9





4.5

800

1400

7500

0.8

1000

1700

10300

0.7

1250

1950

12000

0.6

1600

2400

14500

0.6

2000

2850

19500

0.6

5

2500

3000

21200

0.6

5

Environnement de travail:

Électrique temporelle:

Dans des conditions moyennes normales, les transformateurs immergés par l'huile ou les transformateurs de type sec peuvent être sélectionnés, tels que les entreprises industrielles et miniers, les sous-stations indépendantes ou attachées agricoles, les sous-stations indépendantes de la communauté, etc. Les transformateurs disponibles sont S8, S9, S10, SC (B) 9, SC (b) 10, etc.


Environnement de température

①Maintain Stabilité à long terme à 220 ℃

②Plan peut résister à un fonctionnement à court terme à 350 ℃

③Maintain Performance stable sur une large gamme de températures et d'humidité

④ ne fera pas fondre, ne supportera pas la combustion à 250 ℃

⑤ ne libèrera pas les gaz toxiques ou corrosifs à 750 ℃


Charge d'électricité

1) La capacité du transformateur de distribution doit être combinée avec la capacité de l'installation de divers équipements électriques pour calculer la charge calculée (généralement à l'exclusion de la charge d'incendie). La capacité apparente compensée est à la base de la sélection de la capacité et du nombre de transformateurs. Le taux de charge d'un transformateur général est d'environ 85%. Cette méthode est relativement simple et peut être utilisée pour estimer la capacité.

2) GB / T17468-1998 "Les directives pour la sélection des transformateurs de puissance" recommandent que la capacité de transformateurs de distribution soit déterminée en fonction des transformateurs de puissance IM / T15164-94 pour les transformateurs de puissance immergés par l'huile "ou GB / T17211-1998" de charges de charge pour les transformateurs de puissance sèche et les charges ont calculé les charges. Les deux directives ci-dessus fournissent des programmes informatiques et des diagrammes de charge de cycle normaux pour déterminer la capacité des transformateurs de distribution.

Caractéristiques et avantages des transformateurs

Caractéristiques et avantages:

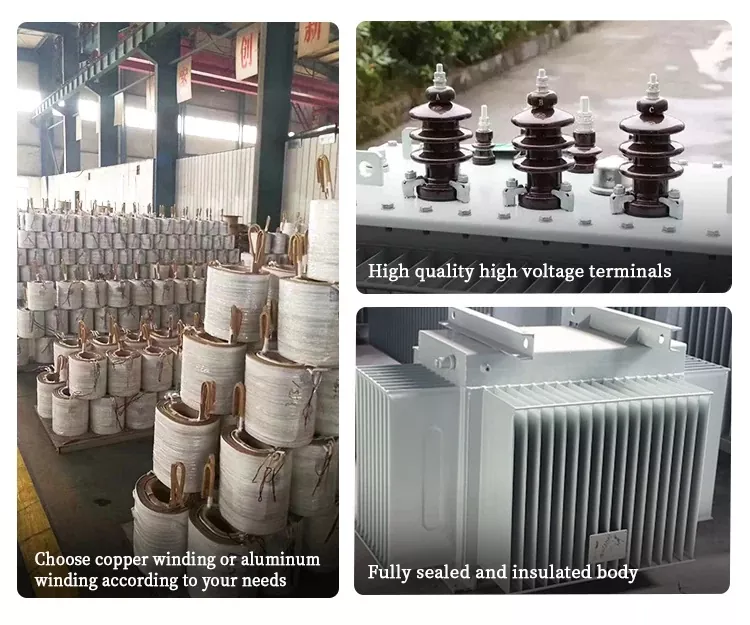

un. Transformateur de distribution de puissance immergé à l'huile de 10 kV, enroulements basse tension, adoptent généralement une structure cylindrique avec du papier cuivré autour de l'arbre, à l'exception de la petite capacité à l'aide de conducteurs de cuivre; Les enroulements à haute tension adoptent une structure cylindrique multicouche, de sorte que la distribution de l'ampère-tour de l'enroulement est équilibrée, le champ magnétique de fuite est petit, la résistance mécanique est élevée et la résistance à court-circuit est forte.

né Le noyau et l'enroulement sont chacun fixés. Les pièces de fixation telles que la hauteur de l'appareil et le plomb à basse tension sont équipées de noix anti-localisation auto-verrouillables. La structure du noyau non conservatrice est adoptée, qui peut résister à la vibration du transport.

c. La bobine et le noyau sont séchés sous vide, et l'huile de transformateur adopte la filtration de l'huile sous vide et les processus d'injection d'huile pour minimiser l'humidité à l'intérieur du transformateur.

d. Le réservoir d'huile adopte des feuilles ondulées, qui ont une fonction respiratoire pour compenser le changement de volume d'huile causé par les changements de température. Par conséquent, ce produit n'a pas d'armoire de stockage d'huile, ce qui réduit évidemment la hauteur du transformateur.

e. Étant donné que la feuille ondulée remplace l'armoire de stockage d'huile, l'huile de transformateur est isolée du monde extérieur, ce qui empêche efficacement l'entrée de l'oxygène et de l'humidité et provoque le déclin des performances d'isolation.

f. Sur la base des cinq points de performance ci-dessus, il est veillé à ce que le transformateur immergé d'huile n'aient pas besoin de changer d'huile pendant le fonctionnement normal, ce qui réduit considérablement le coût de maintenance du transformateur et prolonge la durée de vie du transformateur.

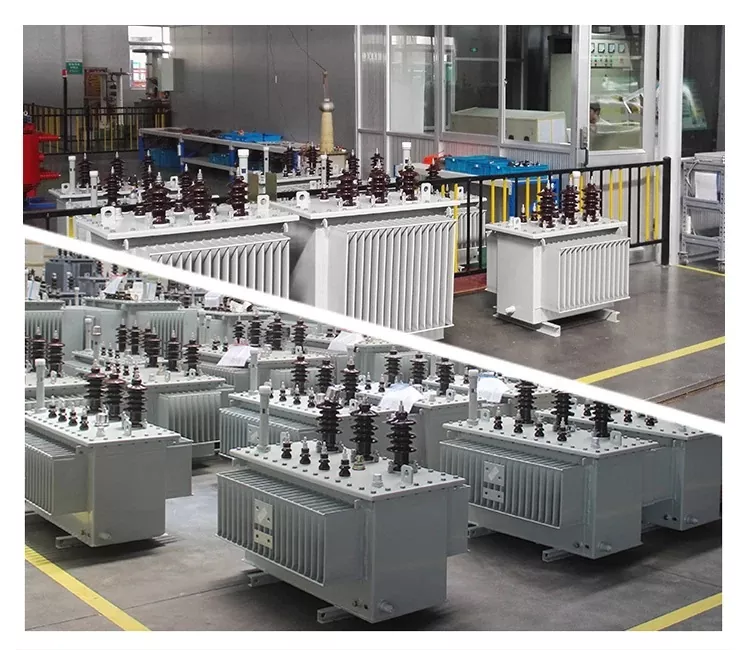

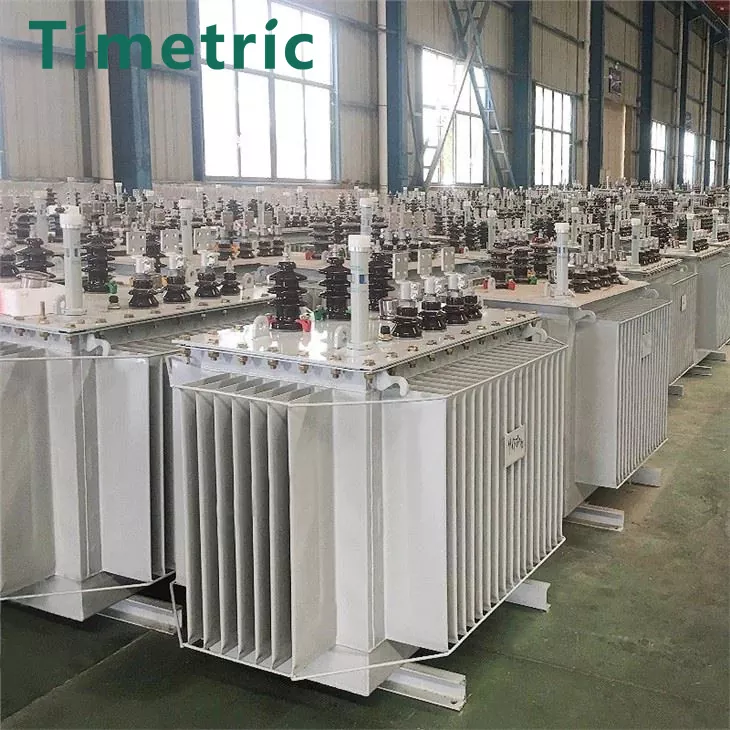

Produit réel

FAQ

Votre entreprise peut-elle fournir un transformateur de distribution de puissance immergé de 10 kV personnalisé?

Bien sûr, veuillez fournir autant que possible toutes les exigences du transformateur immergé d'huile, telles que: tension, capacité, rapport de tension, fréquence, plage d'application de produit, méthode de refroidissement, etc.


Quel est votre délai de livraison le plus rapide?

Dans des circonstances normales, nous acceptons les demandes des clients, communiquons et confirmons les paramètres spécifiques du transformateur immergé d'huile, et le temps de production réel est déterminé en fonction de la quantité d'achat.

Comment est votre service après-vente?

Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.


Balises actives: Transformateur de distribution de puissance immergée de 10 kV, Chine, fournisseurs, fabricants, usine, en gros, prix

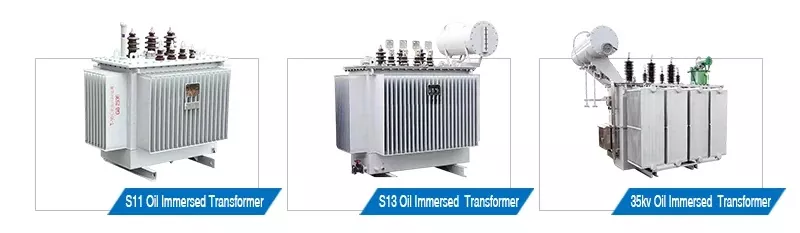

Catégorie associée
