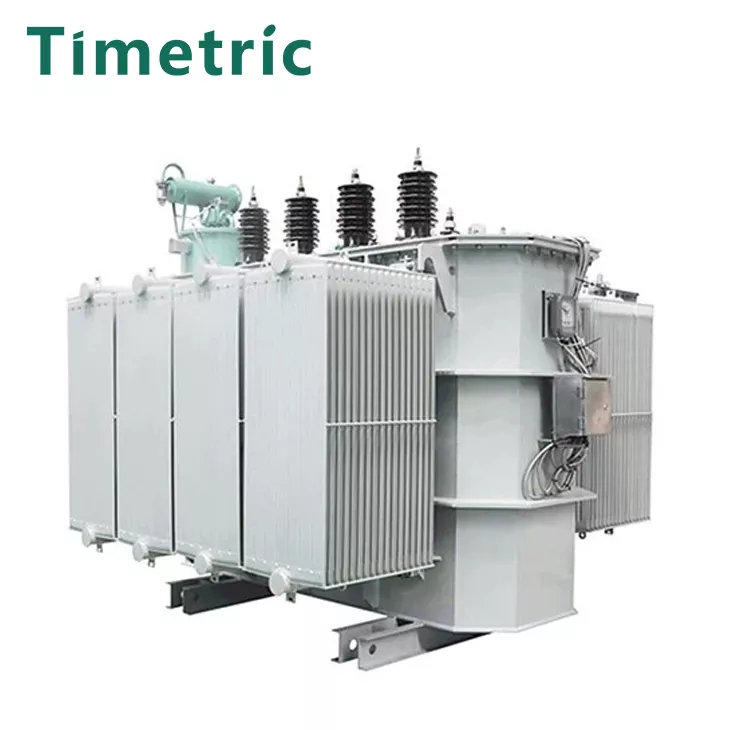

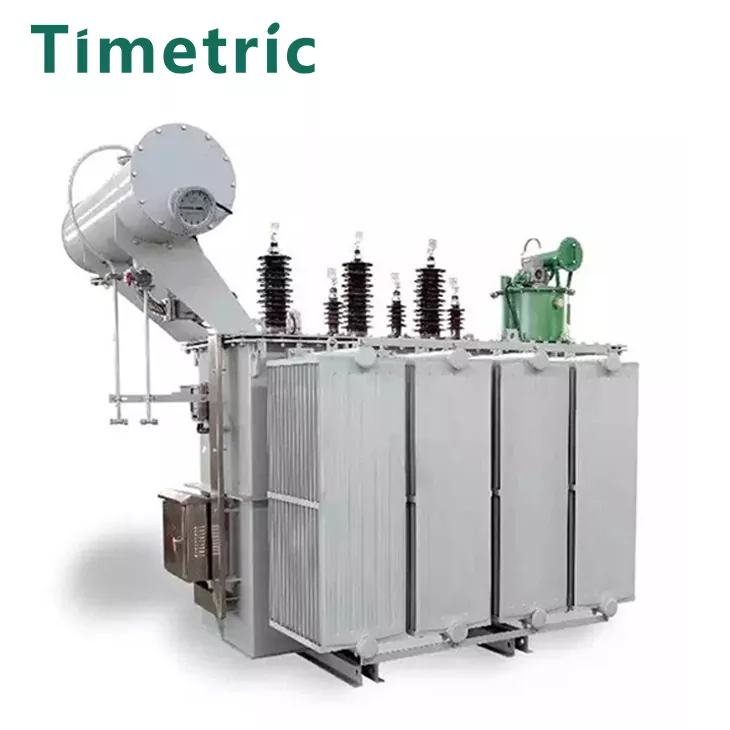

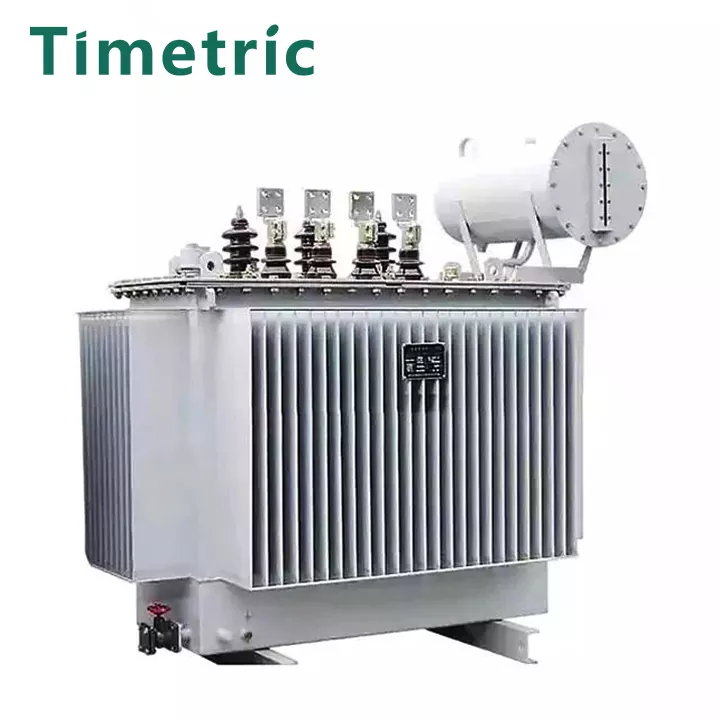

Le transformateur de puissance à haute tension produit par TimeTric Electric est un dispositif électrique statique utilisé pour convertir une certaine valeur de tension CA (courant) en une autre ou plusieurs valeurs différentes de tension (courant) avec la même fréquence. Un dispositif statique avec deux ou plusieurs enroulements, afin de transmettre l'énergie électrique, à la même fréquence, convertit la tension et le courant CA d'un système en tension et courant d'un autre système par induction électromagnétique, généralement avec différentes valeurs de ces courants et tensions.
Le transformateur de puissance haute tension produit par TimeTric Electric est un dispositif utilisé pour convertir une certaine valeur de tension CA (courant) en une autre ou plusieurs valeurs différentes de tension (courant) avec la même fréquence. Lorsque AC passe par l'enroulement primaire, un flux magnétique alterné est généré. Le flux magnétique alterné induit une force électromotrice AC dans l'enroulement secondaire à travers la conduction magnétique du noyau de fer. Le niveau de la force électromotive induite par le secondaire est lié au nombre de virages des enroulements primaires et secondaires, c'est-à-dire que la tension est proportionnelle au nombre de virages. La fonction principale est de transmettre l'énergie électrique, donc la capacité nominale est son paramètre principal. La capacité nominale est une valeur conventionnelle qui représente le pouvoir. Il s'agit d'une caractérisation de la taille de l'énergie électrique transmise, exprimée en KVA ou MVA. Lorsque la tension nominale est appliquée au transformateur, elle est utilisée pour déterminer le courant nominal qui ne dépasse pas la limite d'élévation de la température dans des conditions spécifiées. Le transformateur de puissance le plus économe en énergie est le transformateur de distribution de noyau en alliage amorphe, dont le plus grand avantage est que la valeur de perte à vide est extrêmement faible. La fin de la valeur de perte de chargement de chargement peut être garantie en fin de compte est le problème de base à prendre en compte dans l'ensemble du processus de conception. Lors de la disposition de la structure du produit, en plus de considérer que le noyau d'alliage amorphe lui-même n'est pas affecté par les forces externes, les paramètres caractéristiques de l'alliage amorphe doivent également être sélectionnés avec précision et raisonnablement pendant le calcul.
30-2500kva 6-11KV Transformateur à l'huile |
||||||||
Capacité nominale |
Combinaison de tension |
Groupe de vecteur |
Perte sans charge (W) |
Perte de chargement |
Courant à vide (%) |
Impédance de court-circuit (%) |
||
Haute tension (kV) |
Range de taraudage |
Basse tension (kV) |
||||||
30 |
11 10.5 10 6.3 6 |
± 5% ± 2 × 2,5% |
0.4 |
Dyn 11 ou Yyn0 |
130 |
630 |
2.1 |
4 |
50 |
170 |
910 |
2.0 |
|||||
63 |
200 |
1090 |
1.9 |
|||||
80 |
250 |
1310 |
1.8 |
|||||
100 |
290 |
1580 |
1.6 |
|||||
125 |
340 |
1890 |
1.5 |
|||||
160 |
400 |
2310 |
1.4 |
|||||
200 |
480 |
2730 |
1.3 |
|||||
250 |
560 |
3200 |
1.2 |
|||||
315 |
670 |
3830 |
1.1 |
|||||
400 |
800 |
4520 |
1.0 |
|||||
500 |
960 |
5410 |
1.0 |
|||||
630 |
1200 |
6200 |
0.9 |
4.5 |
||||
800 |
1400 |
7500 |
0.8 |
|||||
1000 |
1700 |
10300 |
0.7 |
|||||
1250 |
1950 |
12000 |
0.6 |
|||||
1600 |
2400 |
14500 |
0.6 |
|||||
2000 |
2850 |
19500 |
0.6 |
5 |
||||
2500 |
3000 |
21200 |
0.6 |
5 |

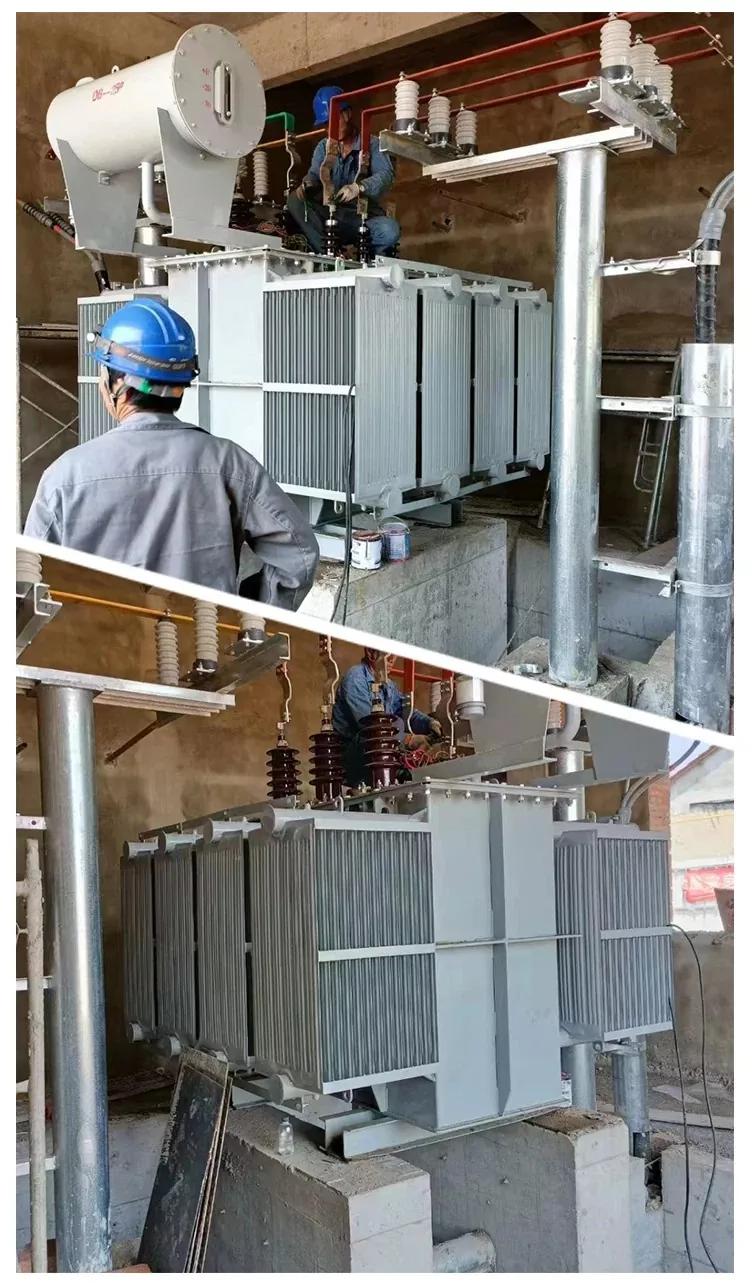

Transformateur de puissance électrique à haute tension Timetric Environnement: Environnement:
1. Exigences de température: La température de fonctionnement du transformateur haute tension a un impact direct sur ses performances. D'une manière générale, la température ambiante du transformateur doit être comprise entre -30 ° C et 40 ° C. Le dépassement de cette plage affectera le fonctionnement normal du transformateur, en particulier dans les environnements froids ou chauds, les matériaux d'isolation et le système de refroidissement du transformateur peuvent être affectés, entraînant des dommages à l'équipement ou un fonctionnement instable. De plus, la limite de température du transformateur de type sèche doit également être notée. La température maximale admissible du transformateur à l'aide d'un matériau d'isolation de classe F est de 155 ° C, et la température maximale admissible du transformateur à l'aide d'un matériau d'isolation de classe H est de 180 ° C.
2. Exigences d'humidité: L'humidité ambiante du transformateur est également un facteur important. Un environnement d'humidité élevé peut facilement provoquer l'humidité à la surface et les matériaux d'isolation interne de l'équipement, réduisant ainsi les performances d'isolation et augmentant le taux de défaillance de l'équipement. Par conséquent, l'humidité ambiante du transformateur doit généralement être contrôlée en dessous de 85%.
3. Exigences d'altitude: L'altitude affecte également le fonctionnement du transformateur. De manière générale, lorsque l'altitude dépasse 1 000 mètres, les performances d'isolation diminueront en raison de la diminution de la pression de l'air, et la conception et la sélection des matériaux du transformateur doivent être ajustées en conséquence pour assurer son fonctionnement normal. 4. Exigences de la qualité de l'air: La qualité de l'air ambiant du transformateur doit également être bonne pour éviter l'érosion et la pollution de l'équipement par des gaz, la poussière, etc. en particulier dans les zones industrielles ou les lieux de pollution sévère, des mesures protectrices correspondantes doivent être prises pour assurer le fonctionnement stable du transformateur.
5. Autres facteurs environnementaux: Le transformateur doit être installé à un emplacement sans vibration évidente ou vibration d'impact, et il ne devrait pas y avoir de gaz et de poussière dans le milieu qui est suffisant pour corroder le métal et endommager l'isolation. De plus, le transformateur doit également être équipé d'une protection contre la foudre, d'une protection contre les incendies, d'un vol et d'autres mesures de protection pour protéger l'équipement et réduire l'impact des facteurs externes.
Les transformateurs d'alimentation sont le principal équipement de transmission et de distribution d'alimentation dans les systèmes d'alimentation. Les transformateurs de puissance réduisent principalement la haute tension du réseau électrique à une tension de 6000 volts (V) ou 380 volts (V) qui peuvent être directement utilisées pour alimenter l'équipement électrique.
Si une surcharge ou un court-circuit se produit à l'intérieur du transformateur, le matériau isolant ou l'huile isolante se décomposera, se dilatera et même gazéifiera en raison de la température élevée ou des étincelles électriques, ce qui fait augmenter la pression interne du transformateur, ce qui peut entraîner une explosion de l'incendie d'une grande quantité d'huile isolante, et que l'écoulement de l'huile augmentera davantage le risque.
Pendant le fonctionnement, l'attention doit être accordée à la prévention des incendies et de l'explosion:
(1) Ne pas surcharger l'opération de surcharge: le fonctionnement à long terme de surcharge provoquera la bobine, l'isolation vieillira progressivement et provoquera un court-circuit.
(2) Vérifiez régulièrement la qualité de l'huile isolante: la qualité de l'huile doit être testée régulièrement, et l'huile non qualifiée doit être remplacée dans le temps, ou d'autres mesures doivent être prises.
(3) Empêcher l'isolation du noyau du transformateur du vieillissement et des dommages. Le chauffage à long terme du noyau provoque un vieillissement d'isolation.
(4) Empêcher l'isolation d'être endommagé en raison d'un entretien négligent. Si des rayures ou des dommages sont trouvés, ils doivent être manipulés à temps.
(5) Assurez-vous que les fils sont en bon contact. Un mauvais contact provoquera une surchauffe locale.
(6) Empêcher les coups de foudre, car le transformateur peut s'épuiser en raison de la dégradation de l'isolation.
(7) Protection de court-circuit: Si un court-circuit se produit dans la bobine ou la charge du transformateur, le transformateur peut s'épuiser si le système de protection échoue ou si le réglage de protection est trop grand. Par conséquent, une protection de court-circuit fiable doit être installée.
(8) Bonne protection de mise à la terre.
(9) Ventilation et refroidissement: Si le fil de bobine de transformateur est une isolation de classe A, son isolation est principalement du papier et du coton. La durée de vie de l'isolation sera réduite d'environ la moitié pour une augmentation de la température de 8 ° C. Le transformateur fonctionne à une température normale inférieure à 90 ° C et a une durée de vie d'environ 20 ans. Si la température monte à 105 ° C, la durée de vie est de 7 ans. Lorsque le transformateur est en fonctionnement, une bonne ventilation et refroidissement doivent être maintenus.
Votre entreprise peut-elle fournir un transformateur de puissance de tension personnalisé?
Bien sûr, veuillez fournir autant que possible toutes les exigences du transformateur immergé d'huile, telles que: tension, capacité, rapport de tension, fréquence, plage d'application de produit, méthode de refroidissement, etc.
Quel est votre délai de livraison le plus rapide?
Dans des circonstances normales, nous acceptons les demandes des clients, communiquons et confirmons les paramètres spécifiques du transformateur immergé d'huile, et le temps de production réel est déterminé en fonction de la quantité d'achat.
Comment est votre service après-vente?
Nous soutenons une garantie d'un an. La citation normale n'inclut pas le service après-site sur place. Des communications et des conseils gratuits en ligne sont disponibles.
